03/2008 - Art. Nr. 13 013 477C40

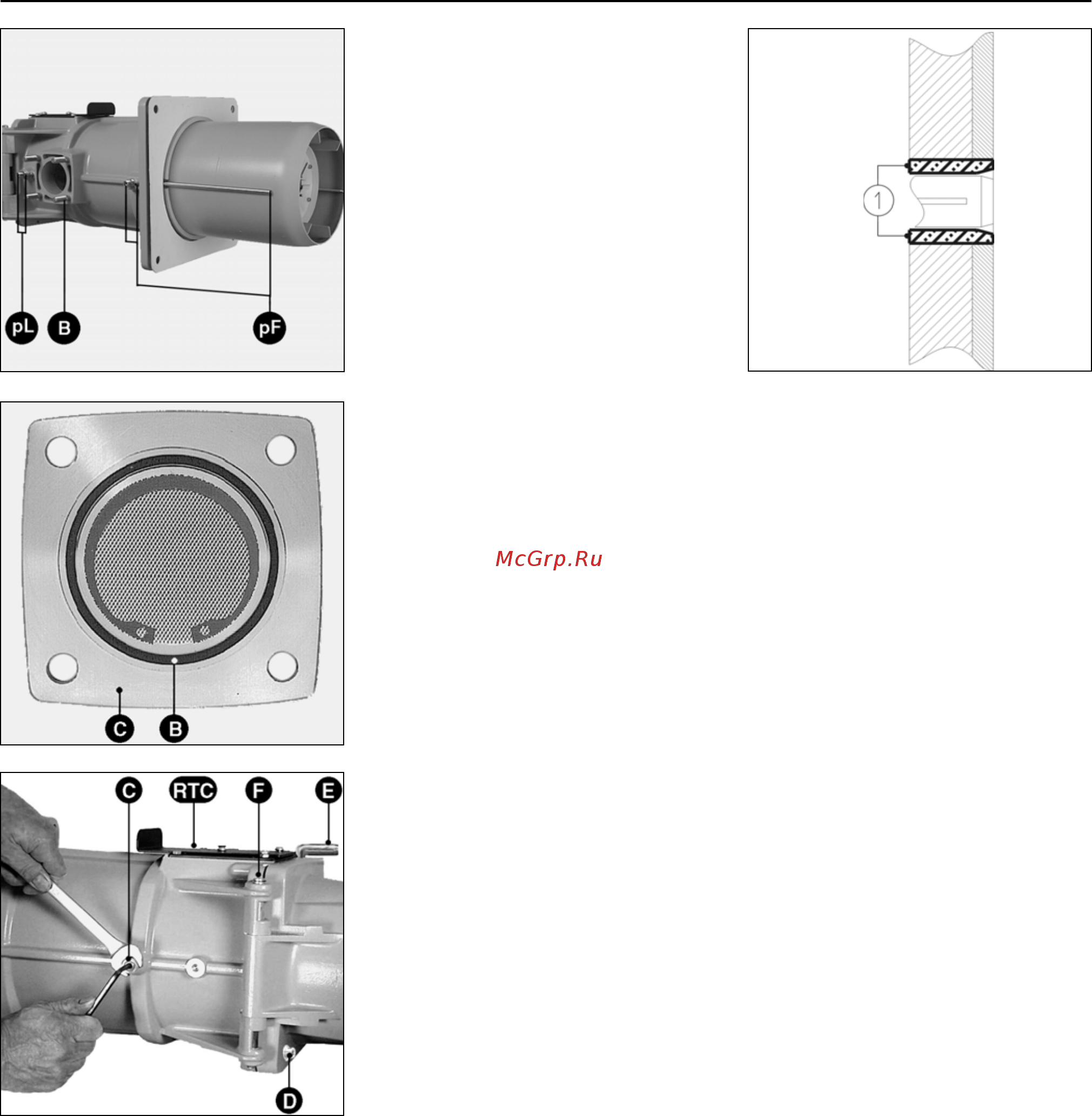

Монтаж головки горелки
• Подготовьте переднюю панель
котла согласно прилагаемой схеме
с требованиями к месту установки.
При необходимости вставьте
ложную переднюю панель
(поставка по желанию).
• Заполните пространство 1
рекомендуемым
теплоизоляционным материалом
или материалом, поставляемым
производителем котла.
Не забейте при этом трубку для
отбора давления pF.
• Смонтируйте головку горелки так,
чтобы
газовая арматура была
справа или слева.
• Смонтируйте и зафиксируйте
головку горелки на уплотнении с
передней части котла.
• Проконтролируйте отсутствие
утечек.
Монтаж газовой арматуры
• Проверьте наличие и положение
кольца круглого сечения В во
фланце газовой трубы С.
• При монтаже газовой арматуры
катушки клапана должны быть в
вертикальном положении над
газовой
арматурой.
Важно
При использовании газовой арматуры
VGD, смонтированной слева,
регулятор SKP должен быть повернут
на 180°.
Для этого:
• Демонтируйте регулятор SKP
• Демонтируйте находящийся со
стороны регулятора разъем (3Р+Т)
и смонтируйте его с другой
стороны.
Закройте старое место
нахождения разъема.
• Снова смонтируйте регулятор SKP,
повернув его на пол-оборота (180°).
Тело горелки
При установке корпус должен
быть
повернут вниз или наверх (смотри
чертеж). Другие положения
монтажа не допустимы.
• При помощи неподвижного осевого
болта F напротив газовой арматуры
подвесьте тело горелки на головке
горелки.
• Подключите оба розжиговых
кабеля.
• Закройте тело горелки подвижным
осевым болтом Е.
• Закрутите фиксирующий винт D.
• Проверьте через некоторое время
плотность соединений
.
Установка
Монтаж
