192018

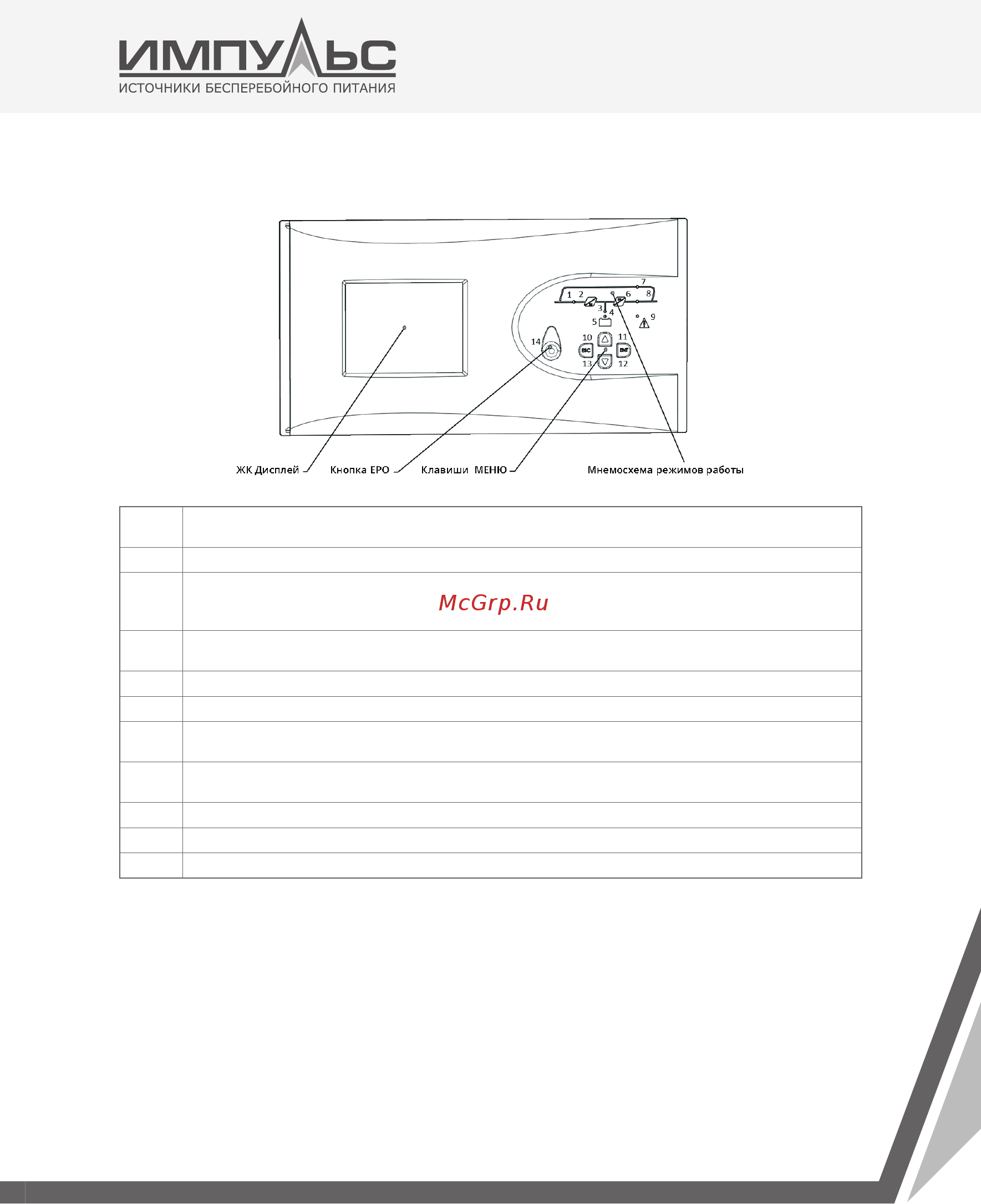

1
Индикатор выпрямителя (светодиод)
Мигает при старте и росте напряжения на DC шине. Горит при работе выпрямителя
2 Выпрямитель
3
Индикатор разрядки АКБ
Горит в режиме работы от АКБ. Мигает при запуске ИБП в режиме работы от АКБ (без внеш-
него электроснабжения)
4
Индикатор зарядки АКБ
Горит при зарядке АКБ
5 АКБ
6 Инвертор
7
Индикатор работы через статический байпас
Горит при питании нагрузки через цепь статического байпаса
8
Индикатор работы через инвертор
Горит при питании нагрузки от инвертора
9 Индикатор тревог (ошибок)
10-13 Кнопки меню
14 Кнопка EPO (Аварийного отключения питания)
