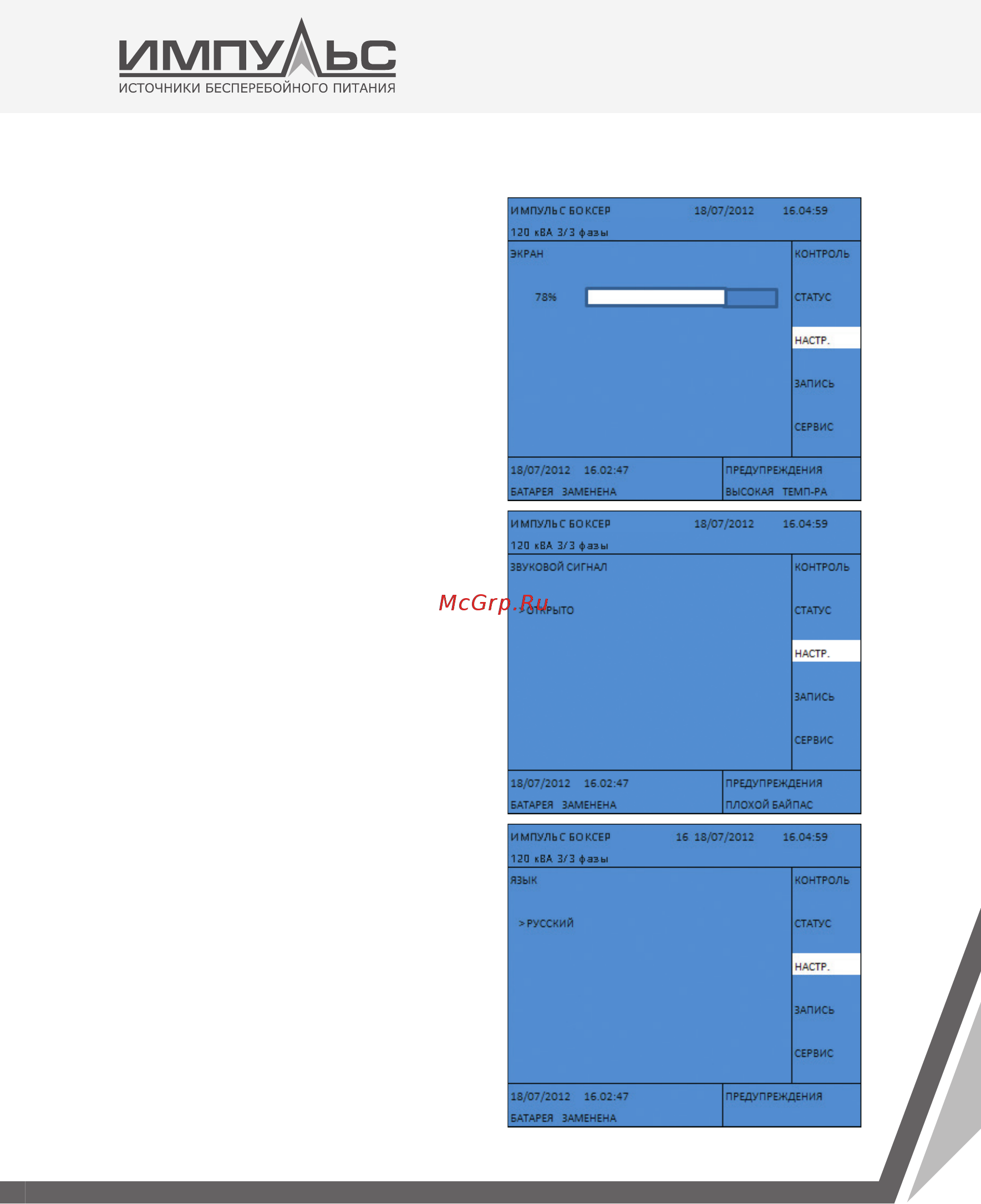

Экран
Для улучшения отображения информации
на дисплее в разных условиях освещённо-
сти, можно изменить настройки контраст-
ности дисплея.
Предупр. Звук. Сигнал
Включение/отключение звукового сигнала
дисплея.
Язык
Установка языка отображения информации
на дисплее.
Руководство по эксплуатации
источника бесперебойного питания
СЕРИЯ БОКСЕР 80 – 120 кВА
