Импульс БОКСЕР 120 [9/64] Вид спереди
![Импульс БОКСЕР 120 [9/64] Вид спереди](/views2/1481842/page9/bg9.png)
92018

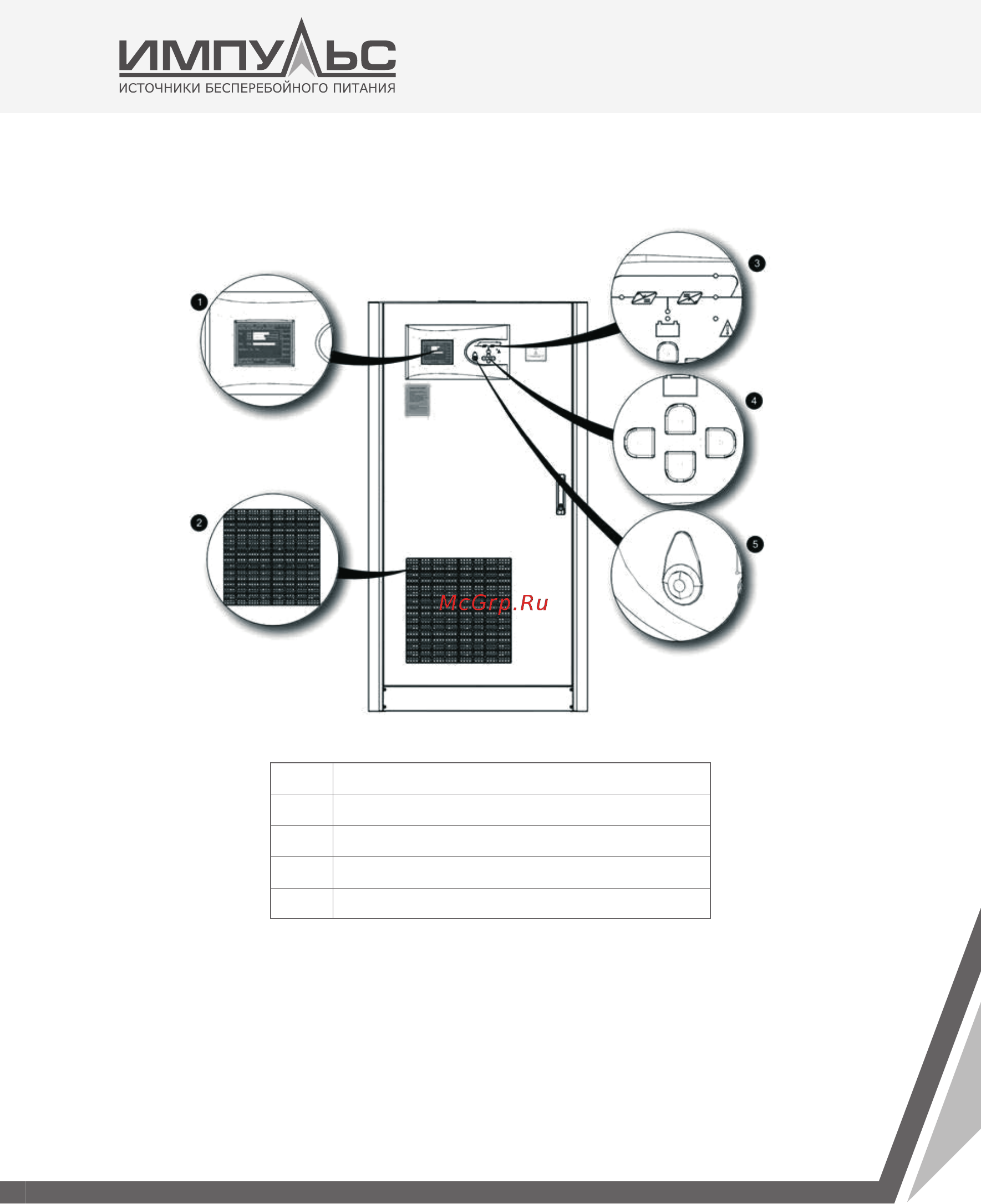

Вид спереди
1 ЖК-дисплей 320х240, 6”
2 Вентиляционные решетки забора воздуха
3 Мнемосхема режимов работы
4 Кнопки перемещения по меню
5 Кнопка EPO (аварийное отключение)
Руководство по эксплуатации
источника бесперебойного питания
СЕРИЯ БОКСЕР 80 – 120 кВА
