26 Версия 1.1.001

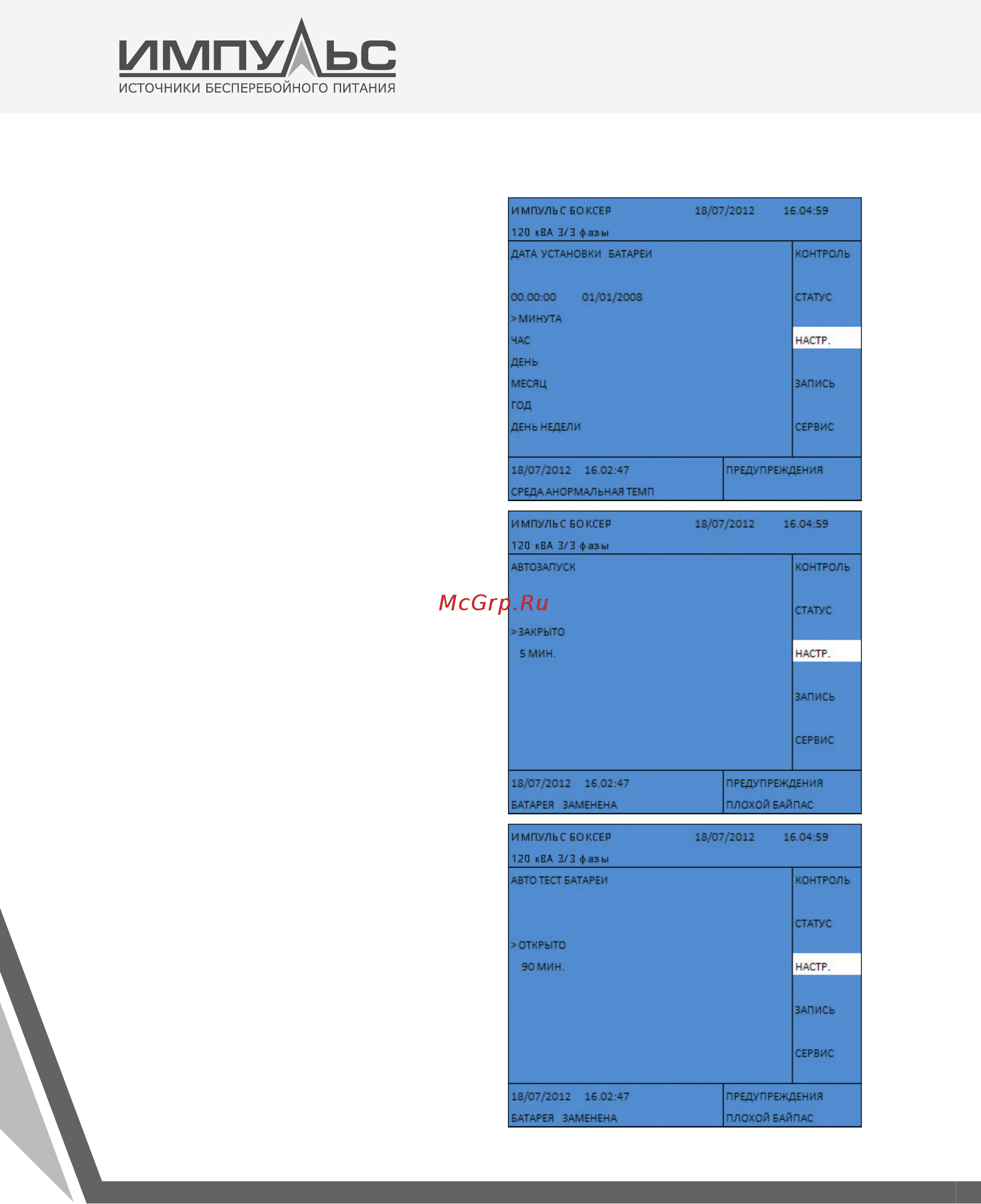

Дата установки АКБ
После установки новых аккумуляторов на-
стройте в этом меню дату установки.
Авторестарт
В режиме работы от батарей, после пол-
ной разрядки АКБ ИБП отключает нагрузку
и переходит в режим ожидания. Функция
Авторестарт может быть использована для
автоматического включения ИБП и подачи
питания на нагрузку после восстановления
пи та ни я на входе в ИБП. Исполь зуя пункт ON/
OFF включите/отключите автоматический
запуск и используя расположенный ниже
пункт продолжительности определите, че-
ре з какой промежуток времени ИБП включит
питание на нагрузку
Авто тест АКБ
Данная функция может быть активирована
для проведения автоматического теста ба-
тарей без участия поль зователя. Установ ите
временной интервал до проведения следу-
ющего теста.
Примечание: Авто тест бат. Аналогичен
быстрому тесту батарей.
Руководство по эксплуатации
источника бесперебойного питания
СЕРИЯ БОКСЕР 80 – 120 кВА
