492018

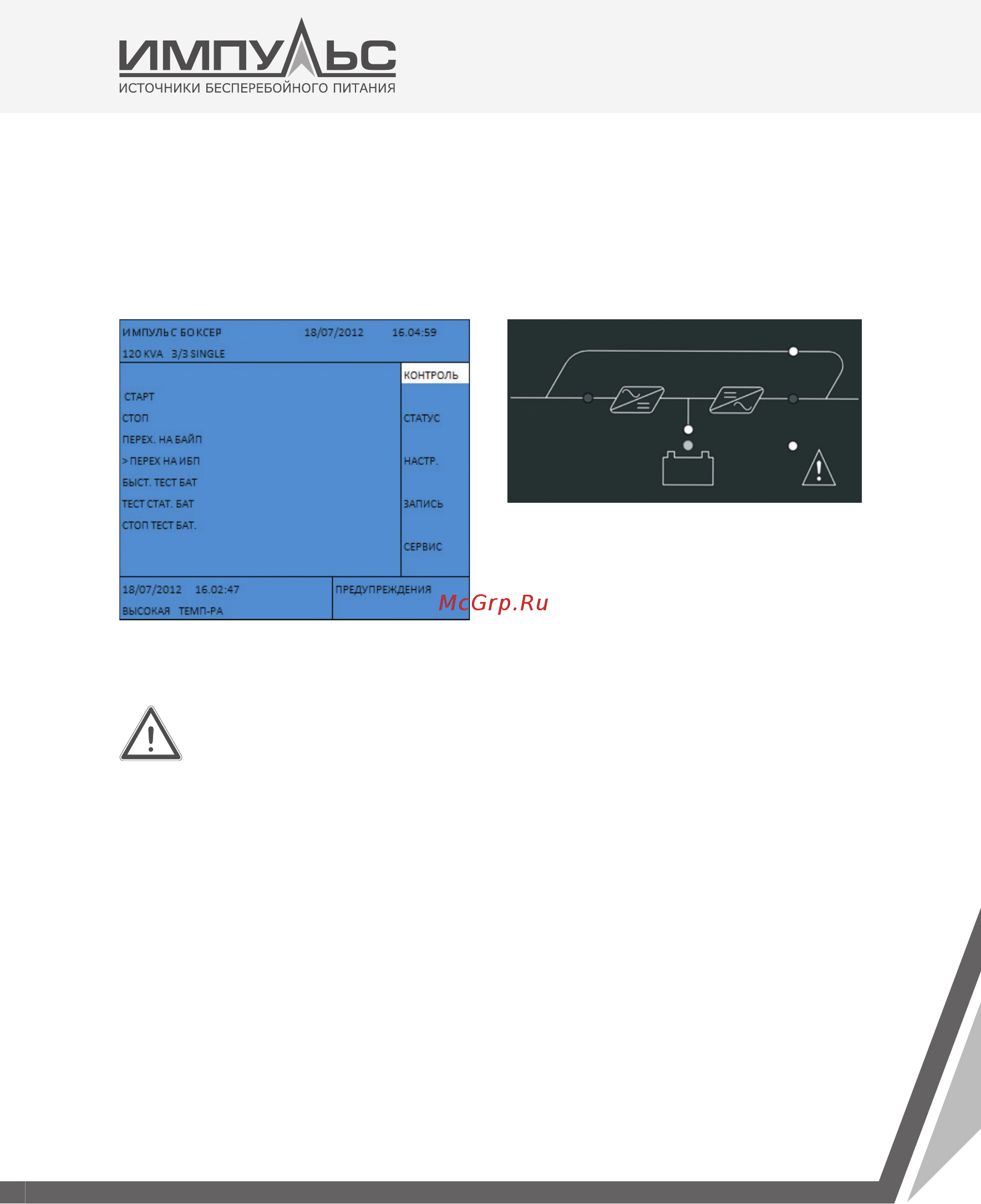

4.1.3.3. Переключение из Режима статического байпаса в Нормальный Режим
С пане ли пользовате ля пере к лючите ИБП через меню Контроль, «пере ход на ИБП». Убеди тесь
в изменении состояния ИБП на мнемосхеме.
Главное меню > Контроль > Перех. На ИБП
Примечание: Если параметры инвертора
вне допустимых диапазонов, если имеется
перегрузка и перегрев, инвертор не примет
на себя нагрузку.
4.1.3.4. Переключение из Нормального режима в Режим сервисного байпаса
ВНИМАНИЕ: Перед переключением ИБП в режим сервисного байпа-
са убедитесь, что выход инвертора синхронизирован с линией бай-
пасного входа. В противном случае при переключении возможно
кратковременное (до 15 мсек) отключение нагрузки.
Используя переднюю панель, переключите ИБП в режим стати-
ческого байпаса. Проверьте по мнемосхеме, что ИБП перешел в
режим Статического байпаса. На мнемосхеме должен загореться
светодиодный индикатор статического байпаса.
