5. Убедитесь в правильности схемы соединения АКБ в батарейном массиве.

6. Подключите кабели к ИБП: две линии к клеммам «N»(Нейтраль АКБ), одну линию к «+» (по-

ложительный полюс АКБ) и одну линию к «-» (отрицательный полюс АКБ) соответственно.

Под к лючите ка бе ли, от ход ящие от ИБП к к л еммам в батаре йном кабинете и ли щ и те предохр а -

нителей батарей согласно приведенной ниже схеме подключения внешних аккумуляторов.

От батарейного массива до защитного устройства в ИБП используется четырёх проводная

схема подключения:

• -N(ИБП) ----- Положительное плечо АКБ «-» клемма

• +N(ИБП) ----- Отрицательное плечо АКБ «+» клемма

• «+ АКБ(ИБП)» ----- Положительное плечо АКБ «+» Terminal

• «- АКБ(ИБП)» ----- Отрицательное плечо АКБ «-» Terminal

8. Еще раз проверьте полярность и правильность подключения

АКБ к ИБП.

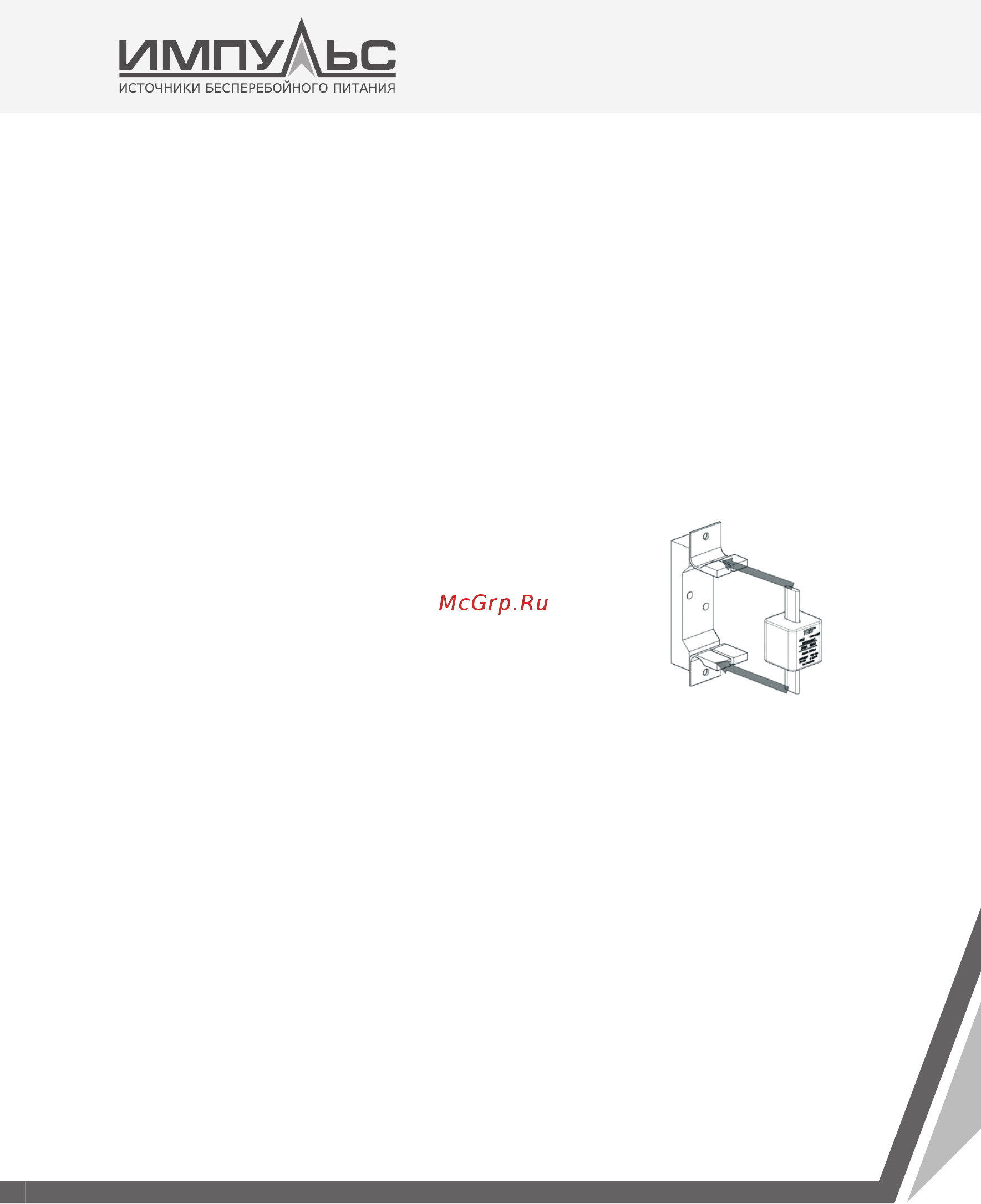

9. Установите батарейные предохранители в ИБП.

10.

Установите батарейные предохранители в батарейном кабинете

(щите батарейных предохранителей).

11.

При наличии разъединителя в батарейном кабинете переведите

его в положение «ВКЛ».

12.

Произведите измерения напряжения на клеммах подклю-

чения батарей в ИБП и убедитесь в его соответствии и пра-

вильной полярности.

Выбор сечения батарейного кабеля определяется максимальными токами в цепи постоян-

ного тока ИБП, приведенными в разделе «3.1.3.2». В том же разделе указаны рекомендуемые

номиналы батарейных предохранителей для ИБП и батарейных кабинетов. Рекомендуется

выбирать минимальное сечение батарейного кабеля в соответствии с номинальным током

предохранителей. Для более подробных рекомендаций по выбору минимального сечения

кабе лей обратитесь к с тандарт у EN 5052 5 -2-31( V DE 0100 - 430) и к национальным с тандартам и

тре бованиям. При выборе сечения батарейного кабеля с ле д уе т учитывать д лину кабельной

трассы, общее падение напряжения в кабельной линии не должно превышать 0,5В.

При использовании внешнего батарейного массива, рекомендуется использовать внешний

температурный датчик для обеспечения оптимального режима заряда АКБ. Местом уста-

новки датчика следует выбирать зону с наибольшей температурой в батарейном шкафу

или на стеллаже.

Схема подключения внешних аккумуляторных массивов представлена ниже.
