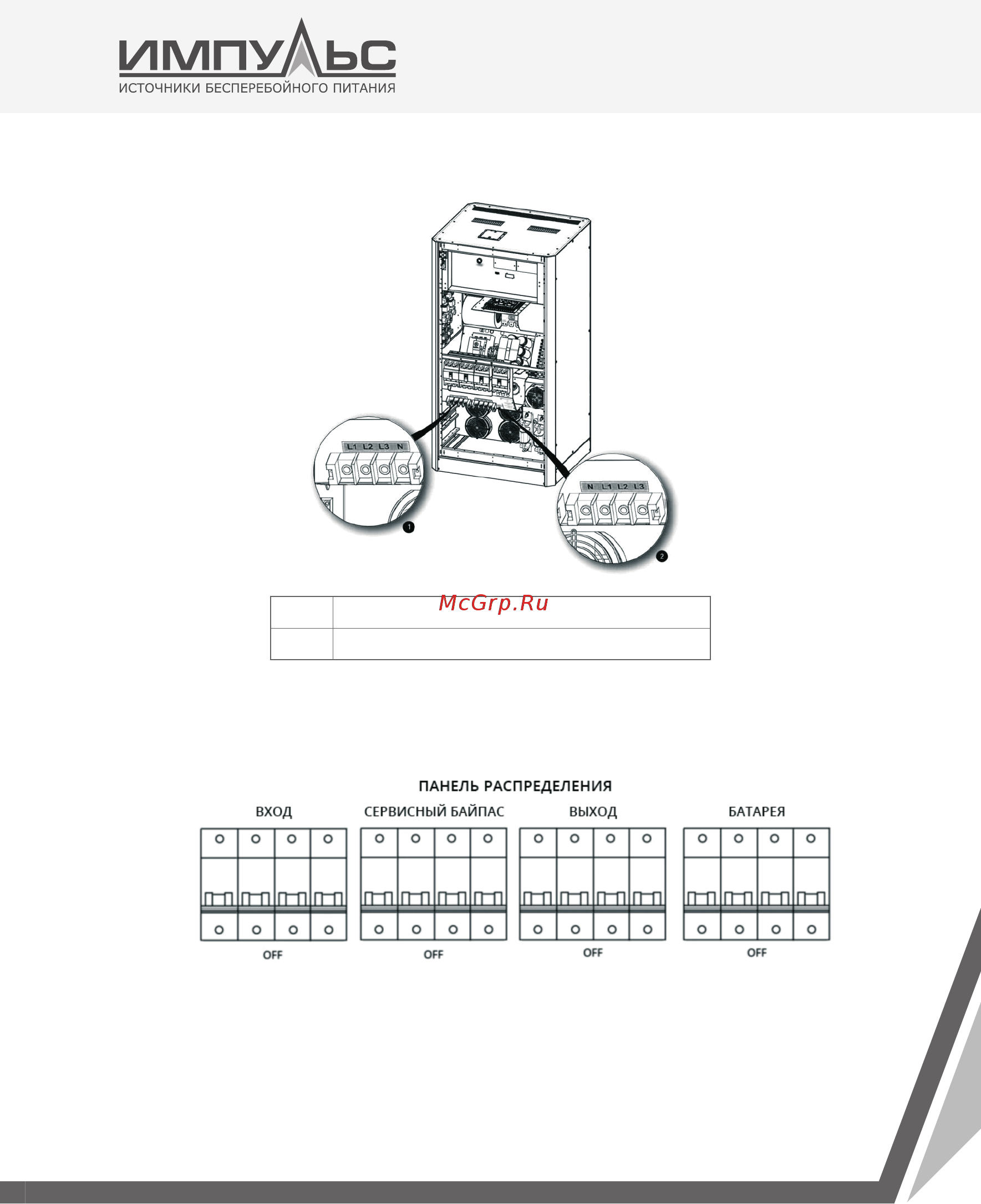

1 Входные клеммы
2 Выходные клеммы
Пожалуйста, проводите все подключения в следующей последовательности:
1.
Отк лючите все перек лючатели на распреде лите льных панелях (по вход у и в ыход у), удос то -
верьтесь, что кабели изолированы от сети и нагрузки и не находятся под напряжением.
2.
Откройте переднюю дверь, открутите винты крепления защитной металлической панели
спереди ИБП и откройте ее. Подключите кабель заземления.
Руководство по эксплуатации
источника бесперебойного питания
СЕРИЯ БОКСЕР 80 – 120 кВА
