22 Версия 1.1.001
2.4.3 Навигация по меню
Для навигации по меню используют кноп-
ки ВВЕРХ/ВНИЗ. Для перехода в подменю
используйте клавишу ВВОД, для возврата в

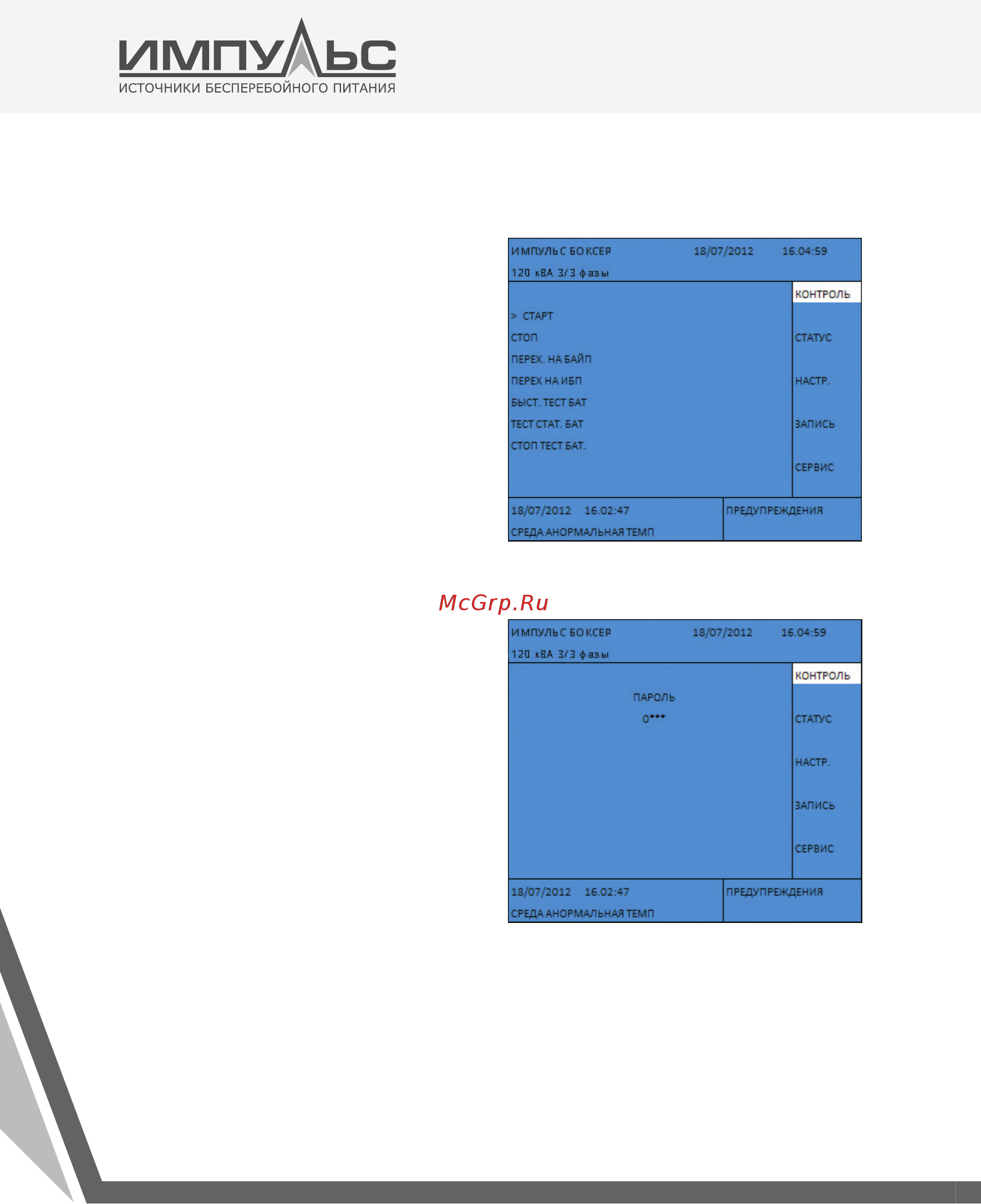

пре д ы д ущее меню – ESC. Подменю управ ле-
ния показано сбоку.
Некоторые меню состоят из нескольких
страниц. Для перехода между страницами
используйте кнопки ВВЕРХ или ВНИЗ.
Меню включают изменяемые настройки, та-
кие как ON/OFF, продолжительность, количе-
ство и другие. Чтобы изменить настройки в
этих меню, Выберите изменяемое значение
при помощи кнопки ВВОД. Используя кнопки
ВВЕРХ/ВНИЗ настройте новое значение и
сохраните нажатием на ВВОД. Для выхода
из меню нажмите ESC.
2.4.4. Меню, защищенные паролем
Некоторые меню, такие как меню управле-
ния защищены паролем. Для ввода пароля
нужно выбрать каждую цифру при помощи
кнопок ВВЕРХ/ВНИЗ и подтвердить нажатием
на ВВОД. Пароль пользовательского меню
Контроль: 0000.
