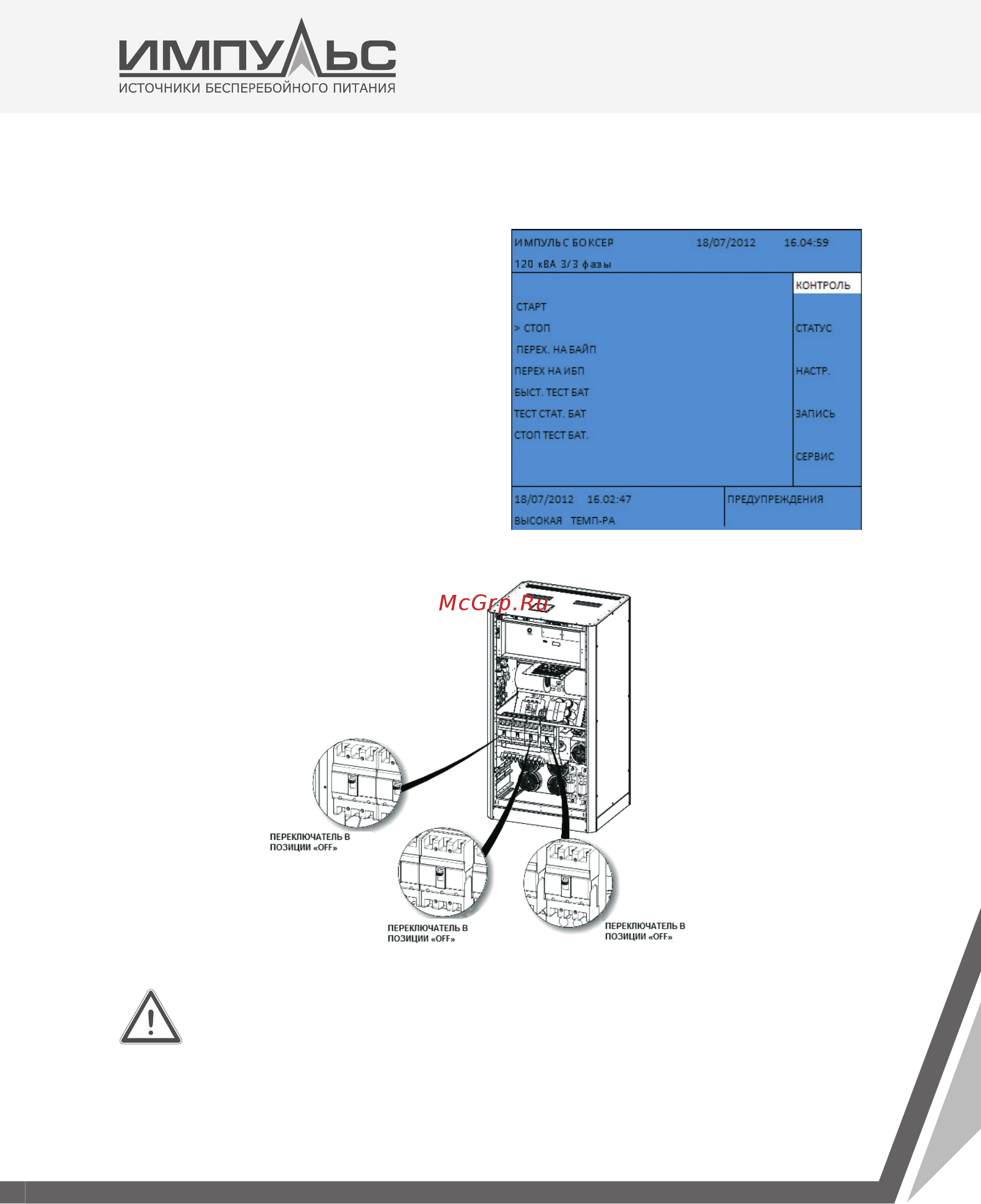

2. Используя панель управления, остановите ИБП.
Главное меню > Контроль > Стоп
3. Выключите прерыватели CB1, CB3, CB4 и CB5.
ВНИМАНИЕ: Перед проведением обслуживания ИБП должен быть
отключен от сети и АКБ. Так же необходимо выж дать не менее 5 мину т
до полной разрядки конденсаторов шины постоянного тока после
отключения питания с последующей проверкой наличия напряжения.
