38 Версия 1.1.001

3.1.5.4. Подключение АКБ

В этом разделе представлена процедура сборки и подключения встроенных и внешних

аккумуляторов.

3.1.5.4.1. Процедура установки встроенных АКБ и их подключение

Подробную информацию о конфигурации внешних батарей см. В разделе 3.1.3.2 «Конфигу-

рация внешних аккумуляторов».

В Данном разделе предоставлена информация по подключению внешнего аккумуляторного

массива к ИБП.

ВНИМАНИЕ! Не допускайте короткого замыкания цепей АКБ! Ко-

роткое замыкание батарей может вызвать травмы и повреждения

оборудования!

Напряжение на выводах батарейного массива может достигать

800В постоянного тока!

Данное описание даёт общее представление о монтаже батарейно-

го массива! Монтаж батарейного массива может осуществляться

только обученным персоналом!

Батарейные шкафы или стеллажи мог у т устанавливаться, как в непосредственной близости

от ИБП так и на удалении.

При установке батарейного массива на удалении при выборе сечения кабеля необходимо

учитывать падение напряжения в зависимости от длины линии.

Также для защиты кабельной линии между ИБП и батарейным массивом необходимо ис-

пользовать соответствующее защитное устройство, автоматический выключатель или блок

плавких вставок. Место установки данного устройства может быть выбрано в соответствии

с фактическими условиями на объекте и может располагаться как непосредственно в бата-

рейном шкафу или на стеллаже, так и в непосредственной близости от них (щит батарейных

предохранителей).

Перев едите в положение «ВЫК Л» разъедините ль «CB 4» на ИБП.

Отключите батарейный размыкатель в батарейном кабинете

(при наличии).

Удалите предохранители в батарейном кабинете (щите бата-

рейных предохранителей).

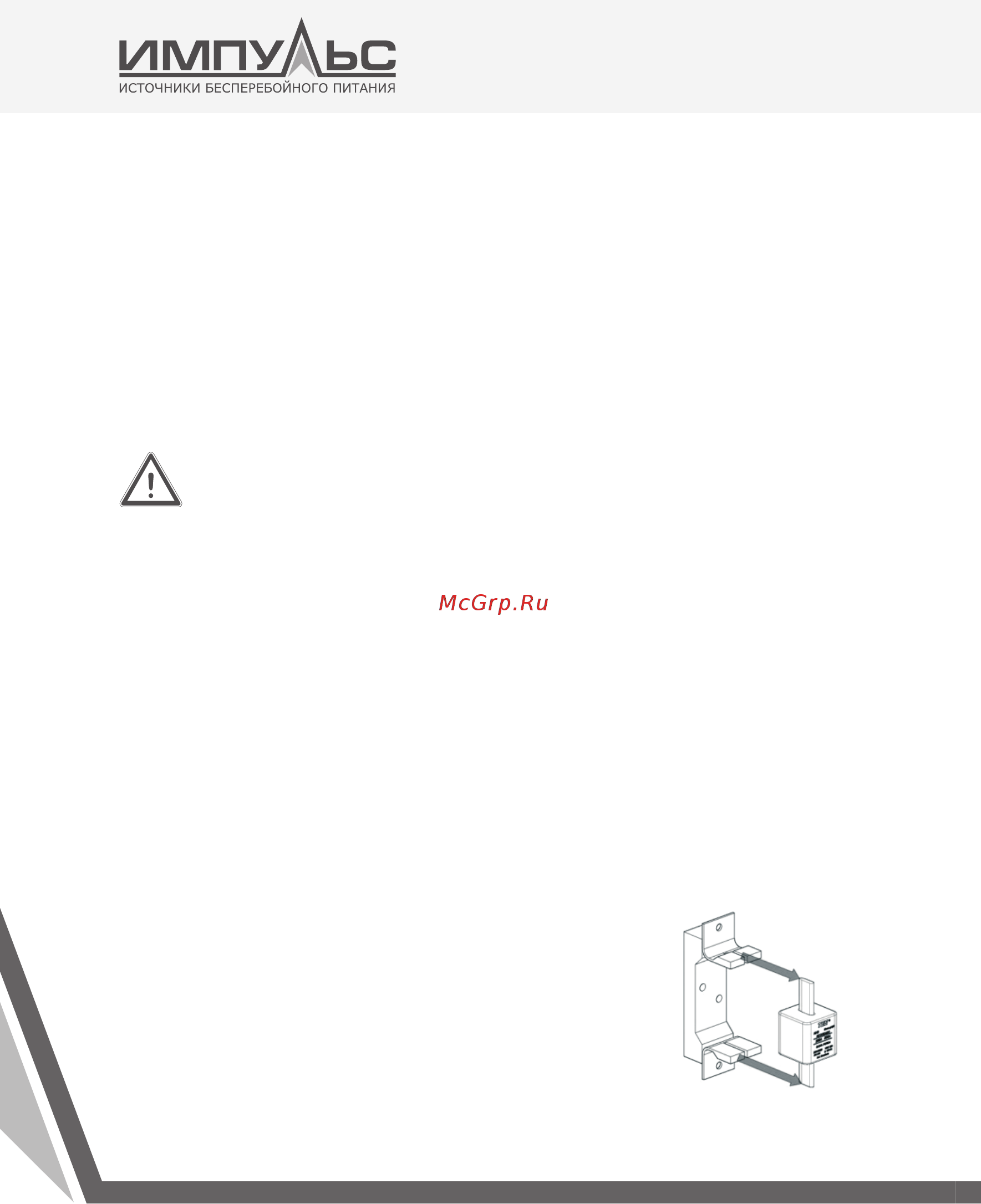

4. Удалите батарейные предохранители, установленные в ИБП.
