452018
Включенные
прерыватели
Режим работы Описание
CB1, CB3, CB4.CB5 Нормальный режим
ИБП работает в нормальном режиме
(двойное преобразование).
CB1, CB3, CB4,CB5 Режим статического байпаса
Используется если ИБП перегружен
или неисправен, нагрузка автомати-
чески переводиться на линию стати-
ческого байпаса.
CB2 Сервисный режим
ИБП выключен. Нагрузка питается че-
рез сервисный байпас.
4.1.2. Первый запуск
ПРЕДУПРЕЖДЕНИЕ: Перед выполнением каждого последующего дей-
ствия необходимо выждать 5 секунд и убедится в отсутствии неш-
татных для процедуры запуска аварийных сообщений на дисплее.
1. Проверьте и переведите положение всех прерывателей в положение ВЫКЛ.
2.
Нажмите кнопку предзаряда шины постоянного тока (SW1) и удерживайте ее не менее
10 секунд.

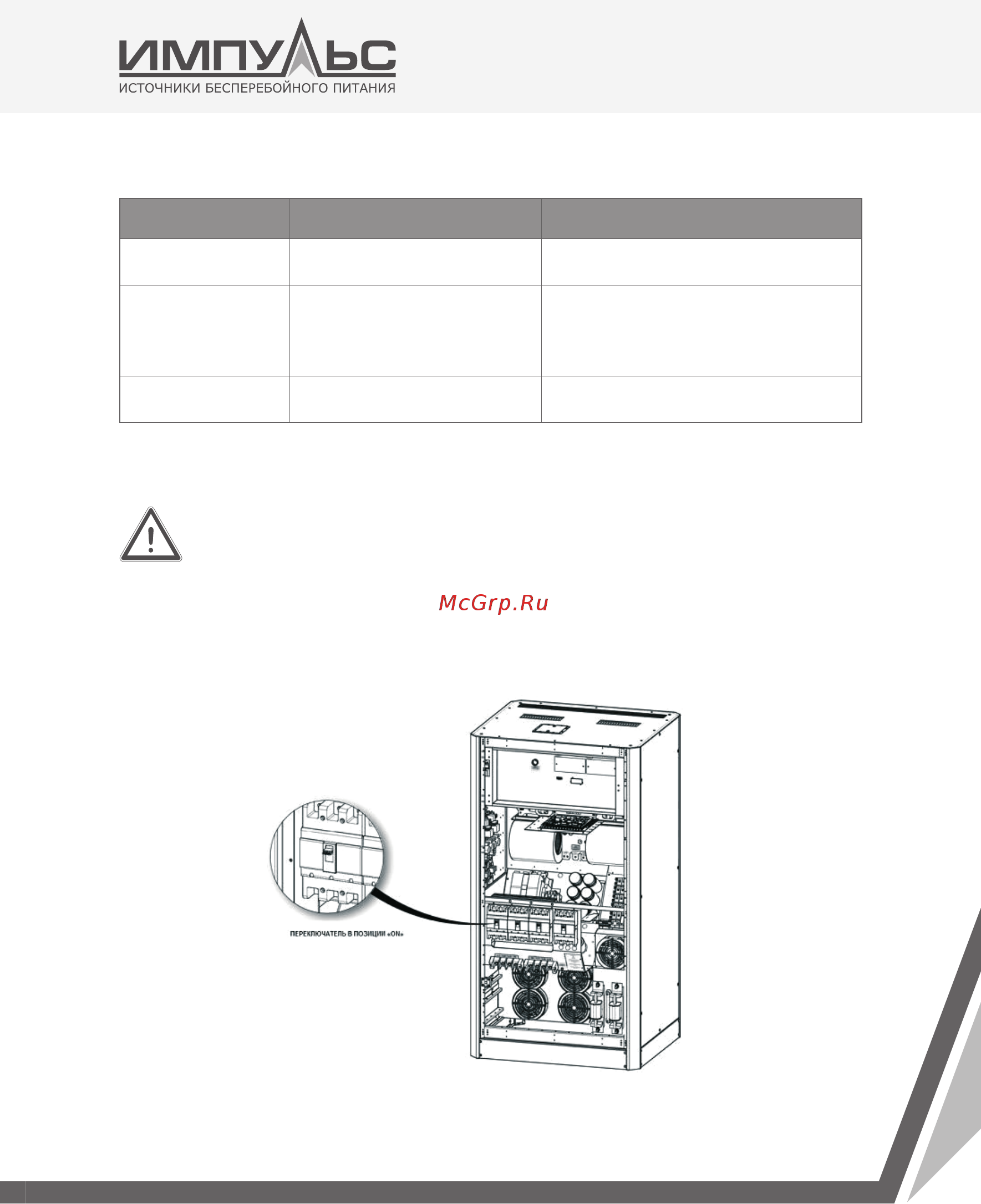

3. Установите входной переключатель (CB1) и переключатель ввода байпаса (CB5) в поло-
жение ВКЛ.
