52 Версия 1.1.001
4.1.4. Полное отключение ИБП
1. Выключите подключённые к ИБП нагрузки.

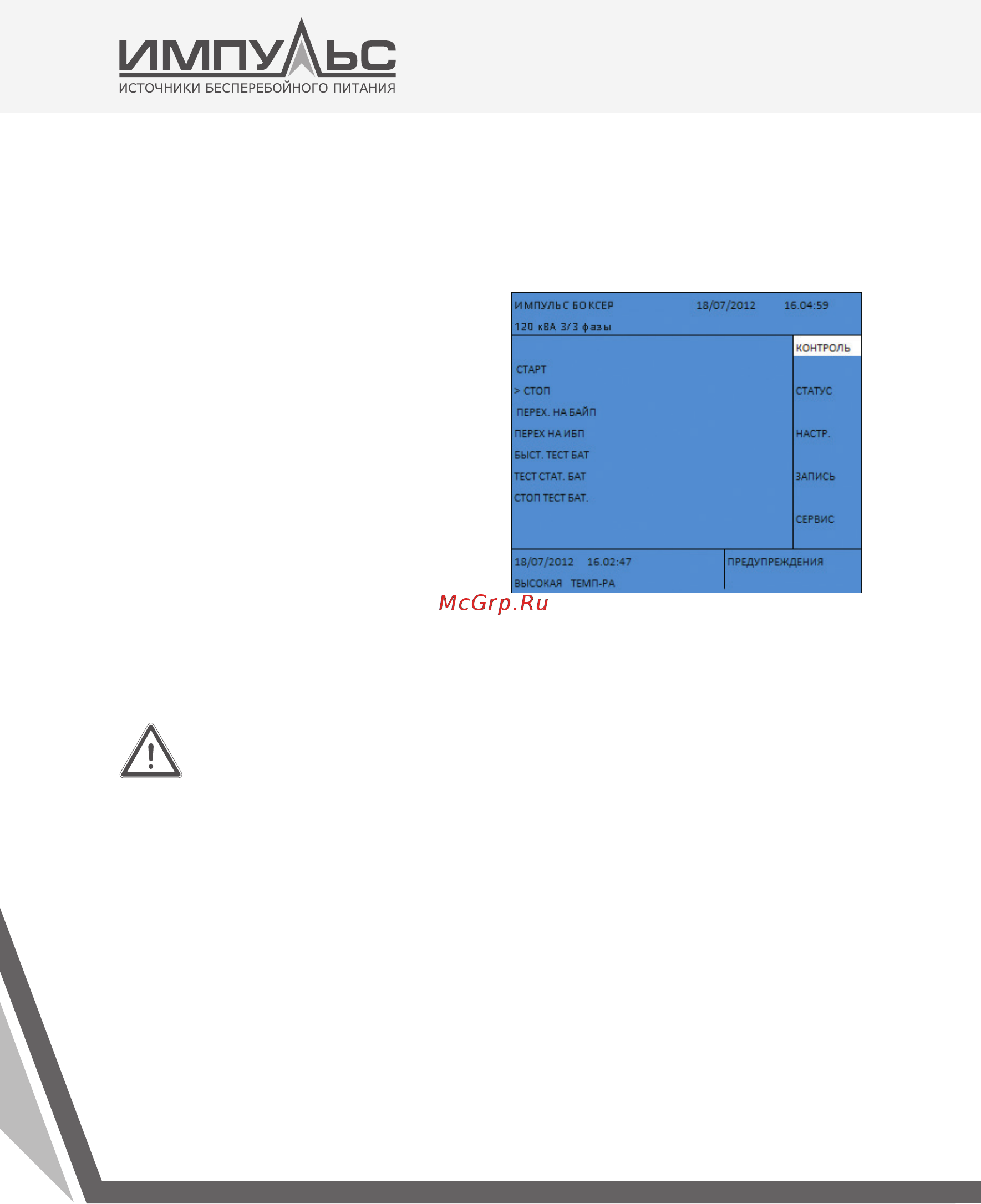

2. Командой из меню Контроль на передней панели остановите работу инвертора ИБП.
Главное меню> Контроль> Пароль> Стоп
3.
С помощью инд икатора байпаса на пан е ли мнемос хемы у бед итесь в переходе ИБП в режим
статического байпаса.
4.
Поочередно отключите выходной прерыватель CB3, прерыватель аккумуляторов CB4,
входные прерыватели CB1 и CB.
ВНИМАНИЕ: ПЕРЕД ПОЛНЫМ ОТКЛЮЧЕНИЕМ ИБП УДОСТОВЕРЬТЕСЬ,
ЧТО ДАННОЕ ДЕЙСТВИЕ НЕ ПРИВЕДЁТ К НЕПЛАНОВОМУ ВЫКЛЮЧЕНИЮ
КРИТИЧЕСКИ ВАЖНЫХ ПОТРЕБИТЕЛЕЙ!
4.1.5. EPO (Аварийное отключение ИБП)
При нажатии на кнопку EPO на передней панели, ИБП отключит выпрямитель и инвертор.
Если представлена и настроена опция отключения прерывателя выходной цепи, ИБП меха-
нически отключит цепи нагрузки (CB3).
