![Импульс БОКСЕР 120 [47/64] Переключение из нормального режима в режим работы от акб](/img/pdf.png)
Импульс БОКСЕР 120 [47/64] Переключение из нормального режима в режим работы от акб
![Импульс БОКСЕР 120 [47/64] Переключение из нормального режима в режим работы от акб](/views2/1481842/page47/bg2f.png)
472018
8. Можете последовательно включить автоматы подключённых к ИБП потребителей.
После процедуры запуска проверьте по мнемосхеме, что нагрузка питается через статические
перек лючате ли инвертора. В противном с лучае проверьте общие и пофаз ные нагру зки ИБП.
При перегрузках в момент запуска ИБП выдает звуковые аварийные сигналы о состоянии
перегрузки, нагрузка при этом не запитывается.
4.1.3. Тестирование ИБП, проверка режимов работы
После первого запуска, с целью проверки функционального состояния ИБП осуществите
переключения между режимами работы.

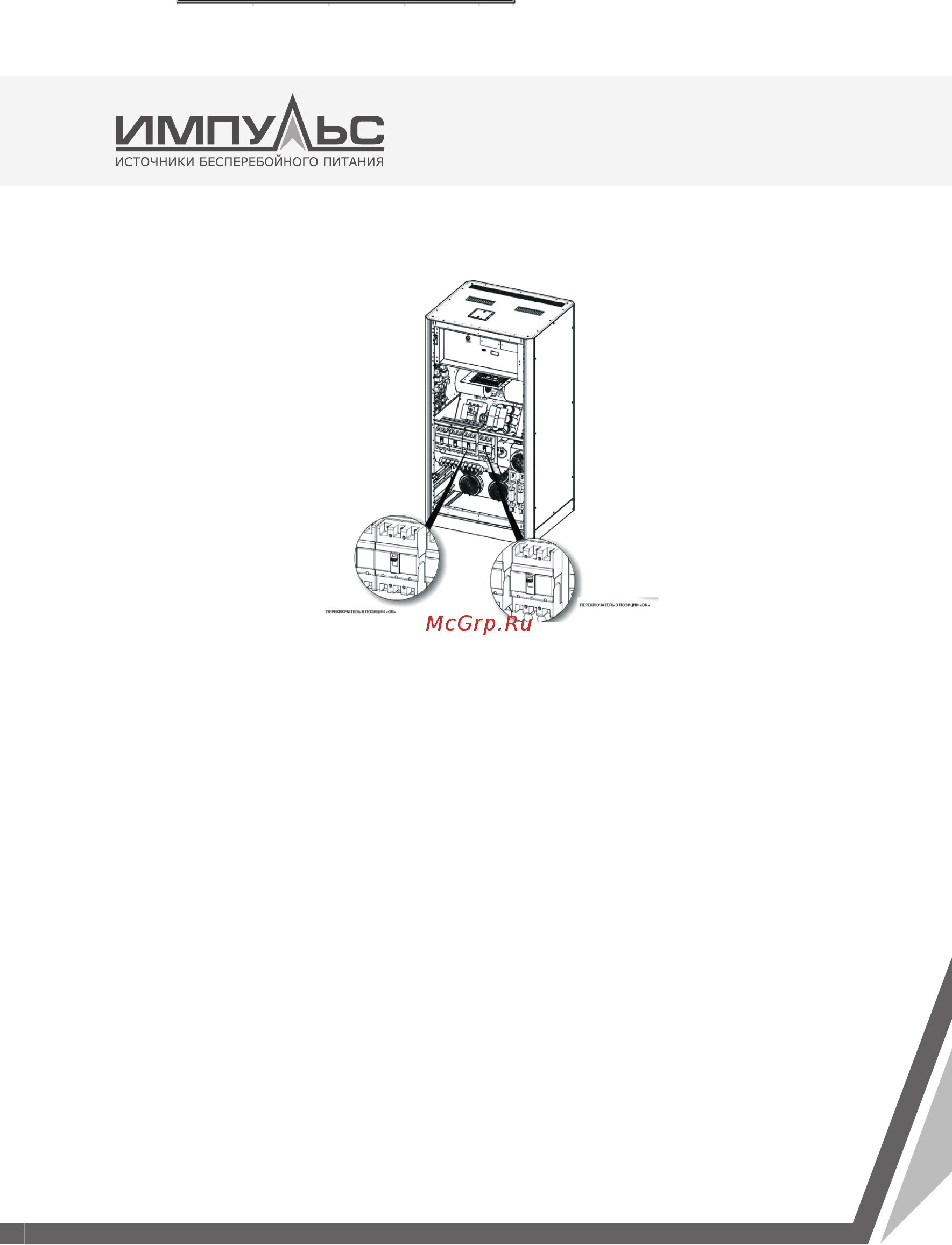

4.1.3.1. Переключение из нормального режима в Режим работы от АКБ
Выключите прерыватель CB1. Это отключит подачу питания на выпрямитель ИБП. Инвер-
тор будет использовать энергию аккумуляторов. После проверки работы, снова включите
прерыватель CB1.
