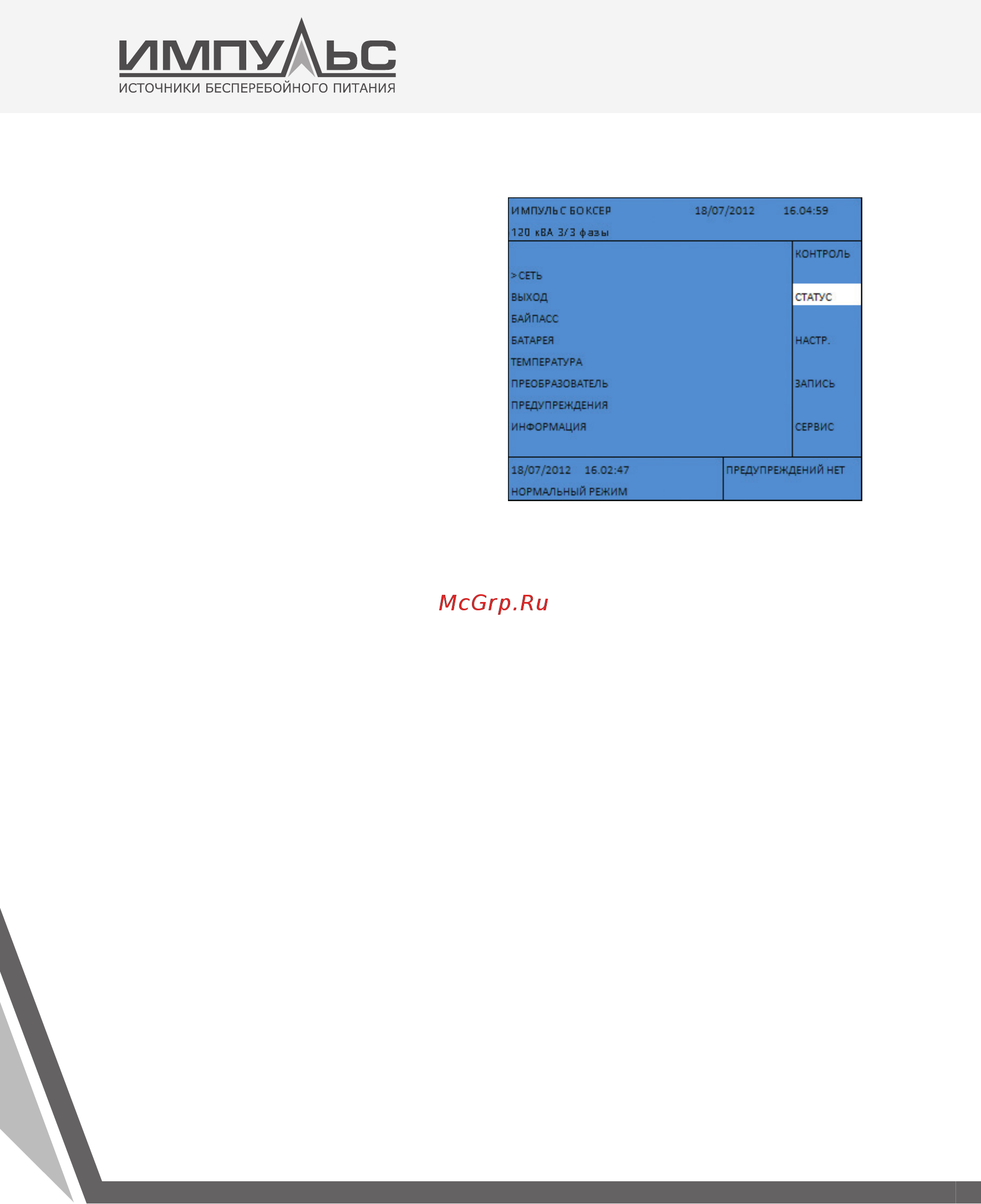

24 Версия 1.1.001
2.4.6. Меню Статус
В данном меню отображаются параметры
питающей сети, выхода ИБП, линии байпаса,
батарей, температ ур мод улей ИБП и батарей -
ного массив а, инвертора, а так же ав арийные
сигналы и общая информация о ИБП.
Сеть
UP, I, F,UL Напряжение, ток и частота по каждой фазе (фаза-нейтраль), линейные
напряжения.
S, P, PF Активная, реактивная мощность и коэффициент мощности по каждой
фазе.
Выход
UP, I , F,UL Напря жение, ток и час тота по ка ж дой ф азе (фаз а - нейтраль), линейные
напряжения.
S, P, PF Активная, реактивная мощность и коэффициент мощности по каждой
фазе.
L, CF Процент нагрузки по каждой фазе, Крест-фактор.
Байпас
UP, I, F Напряжение, ток и частота по каждой фазе (фаза-нейтраль).
Бат.
Mode Режим работы ИБП.
U, I, °C Напряжение и ток зарядка, температура АКБ.
Charge Процент заряда.
Autonomy Time Прогнозируемое время автономии при текущей нагрузке.
Last Test Result Емкость и состояние АКБ по результатам последних тестов.
Next Test Date Дата, время и приблизительная длительность следующего теста АКБ.
