36 Версия 1.1.001

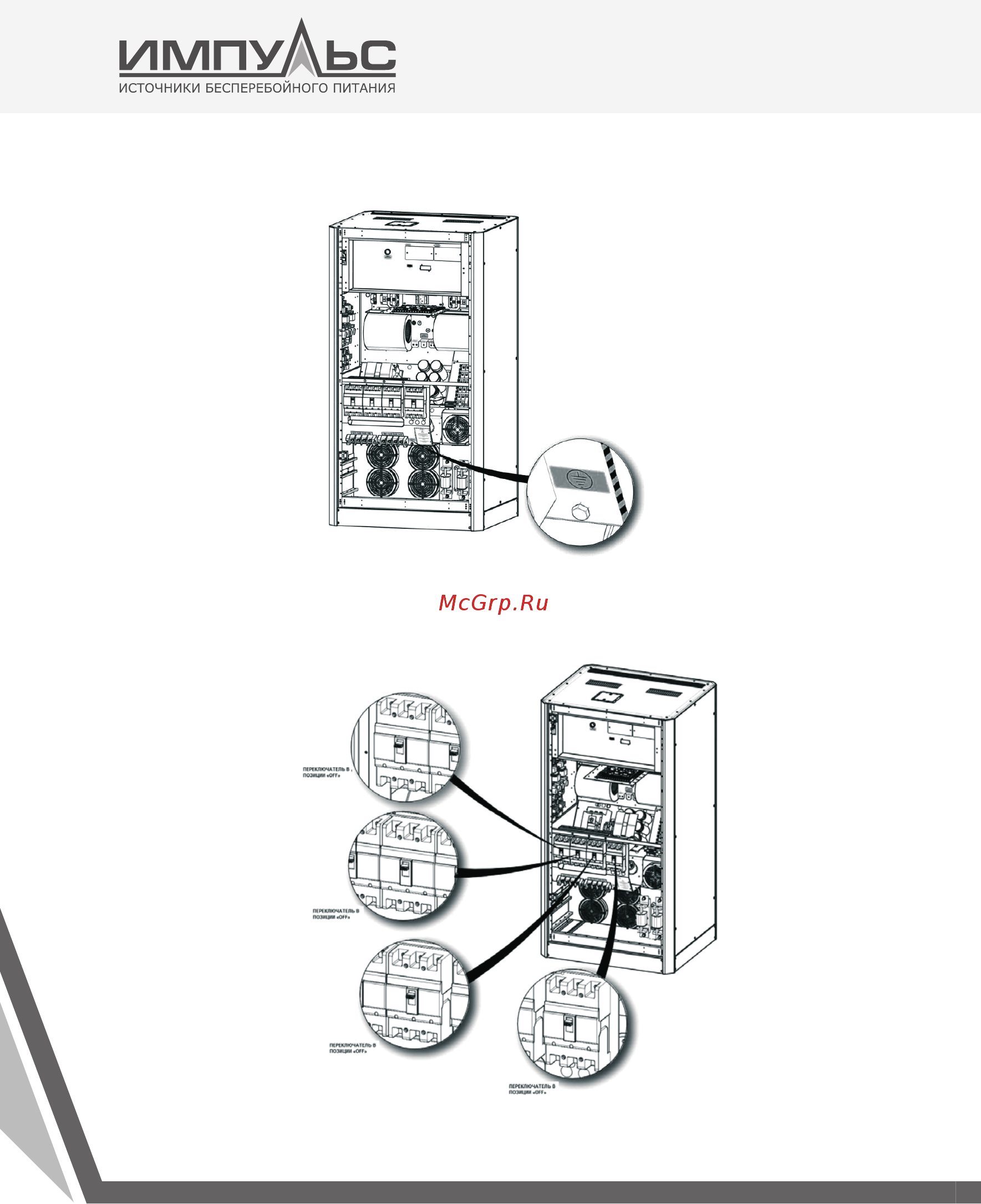

3. Удостоверьтесь, что все автоматические выключатели находятся в выключенном поло-
жении. Функциональное назначение данных прерывателей и порядок включения ИБП
приведён в следующих разделах.
