72018

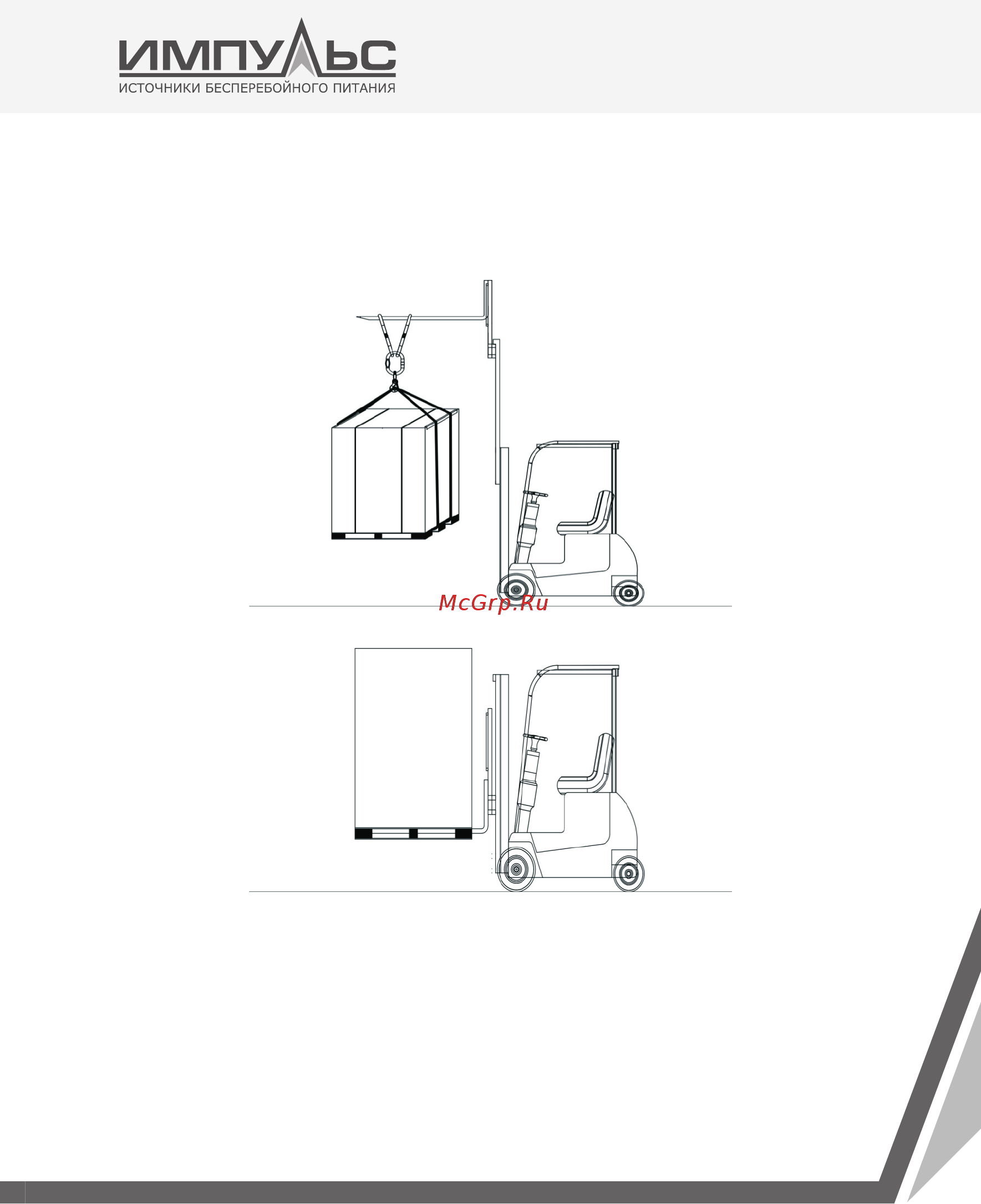

1.4. | Транспортировка
Транспортное средство и грузоподъемные механизмы должны обладать характеристиками,
достаточными для безопасного подъема и транспортировки ИБП.
ИБП и батарейные кабинеты при транспортировке должны быть установлены на паллетах.
ИБП БОКСЕР 80-100-120 кВА поставляются установленными на паллеты с размером 970 x 900
мм (ШxГ). Высота оборудования, установленного на паллеты, составляет примерно 2040 мм.
Перемещайте оборудование без резких ускорений. При установленных в корпусе ИБП АКБ
перемещать ИБП следует плавно и с большей осторожностью.
Руководство по эксплуатации
источника бесперебойного питания
СЕРИЯ БОКСЕР 80 – 120 кВА
