412018
Проведение работ по вводу в эксплуатацию ИБП работающих в па-
раллельном режиме должно осуществляться только авторизованным
ИМПУЛЬС персоналом!

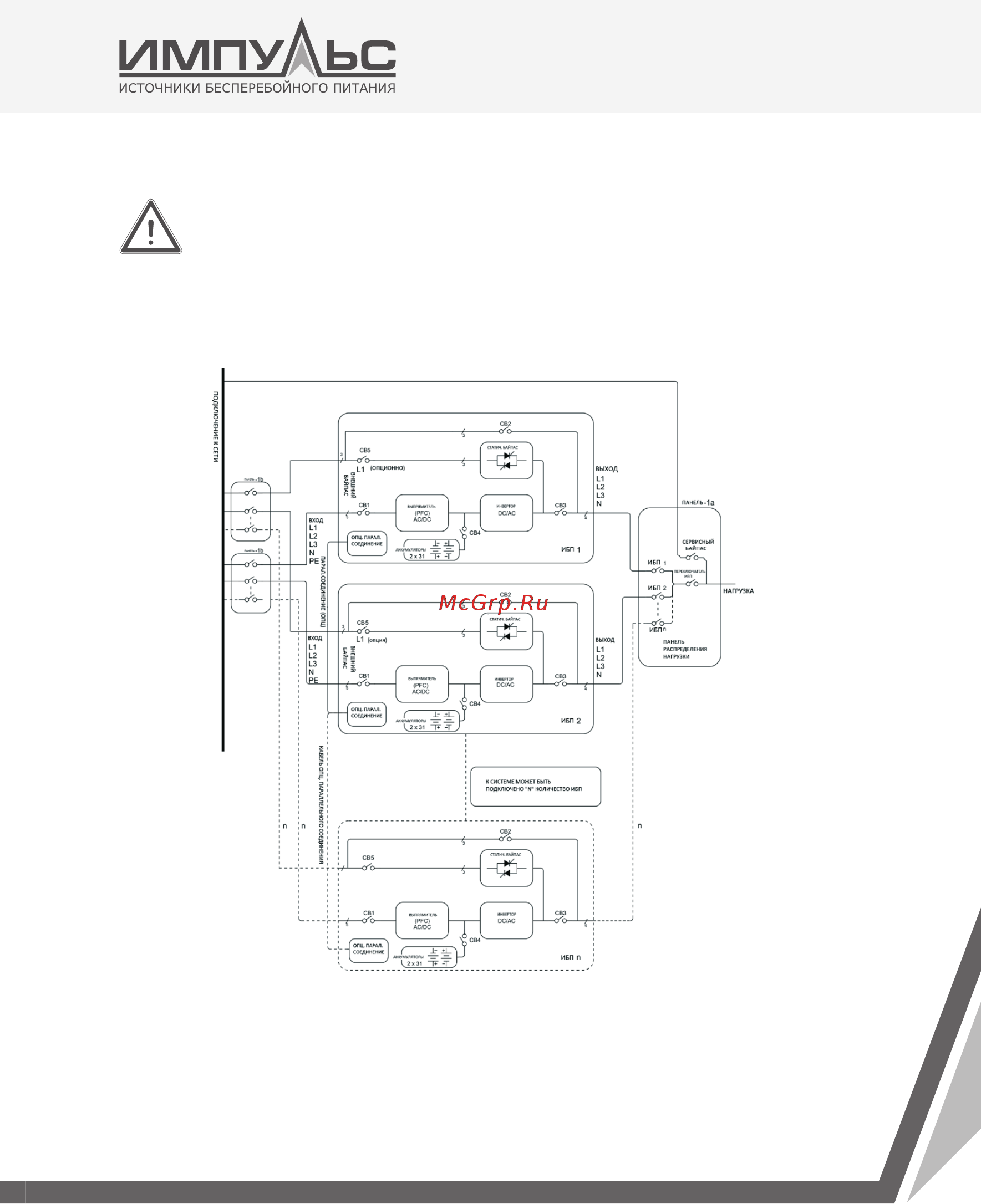

При необходимости резервирования (N+X) или потребности в увеличении мощности NX,
в параллельную работу может быть подключено до 8 ИБП БОКСЕР. Принципиальная схема
параллельного подключения ИБП представлена ниже.
При параллельной работе, входы ИБП питаются с общего ввода, а выходы каж дого ИБП объеди-
нены на общем вы ходе пофаз но. При это м ка ж дый ИБП имеет свой собс твенный массив акк умуля-
торов. Один аккумуляторный массив не может использоваться несколькими ИБП одновременно.
