28 Версия 1.1.001
Связь
Позволяет выбрать протокол обмена данны-
ми RS232. Варианты: SEC и Telnet.

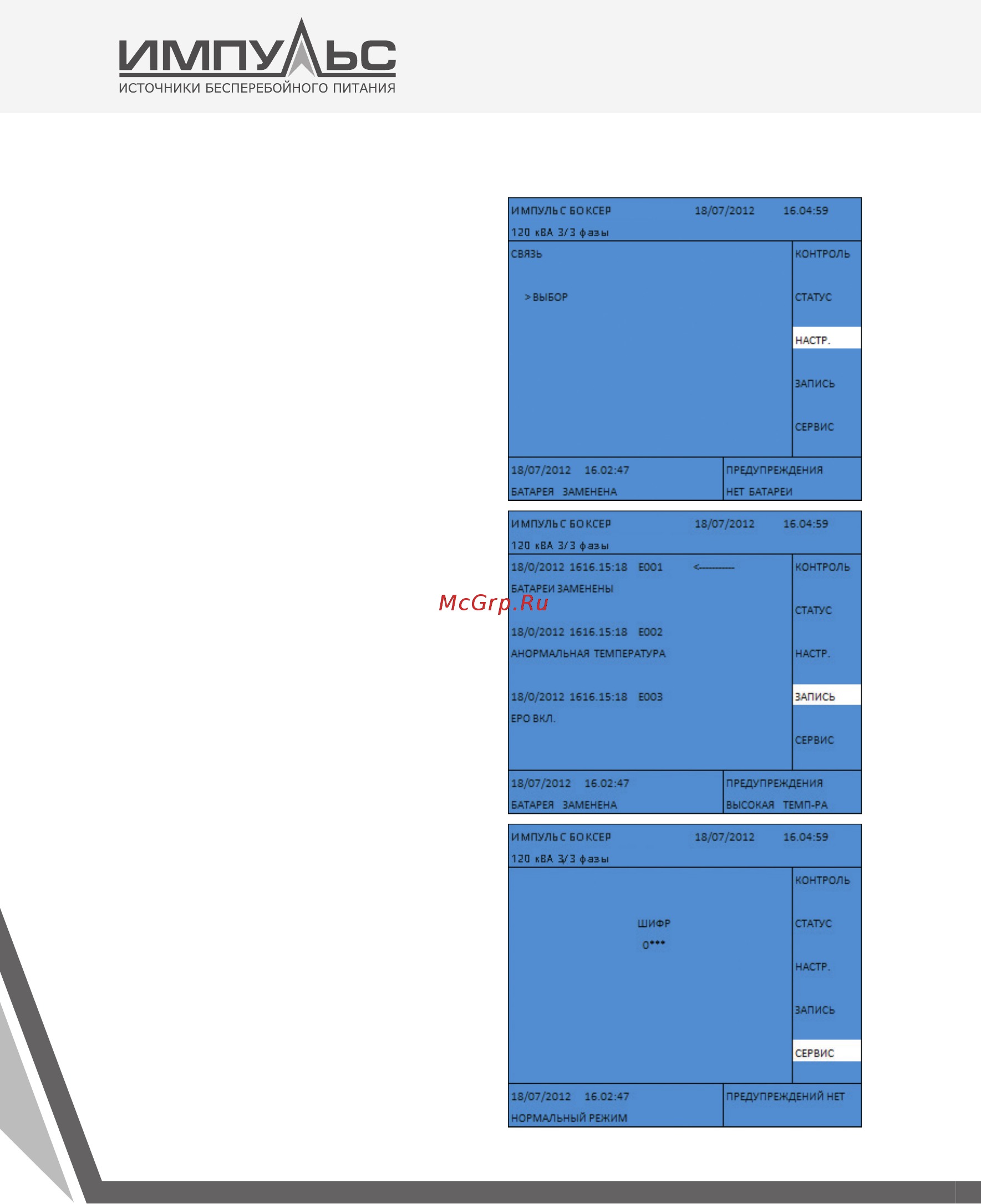

2.4.8. Меню Запись
В Меню Запись отображаются до 500 послед-
них событий, таких как изменение параме-
тров питающей сети, изменение состояния
ИБП, любые дейс т вия с ним, а так же ав арий-
ные сообщения и другие.
При просмотре записей нажмите клавишу
ВВОД для вывода детальной информации
по событию. В данном меню могут быть
просмотрены все записи, зафиксированные
в памяти ИБП.
Ис пользуй те к лав иши ВВЕРХ и ВНИЗ д л я пере -
мещения между новыми и старыми записями.
2.4.9. Меню Сервис
Сервисное меню защищено дополнитель-
ным сервисным паролем. Доступно только
уполномоченному персоналу службы техни-
ческого обслуживания.
