Импульс БОКСЕР 120 [40/64] Подключения кабелей управления и информации
![Импульс БОКСЕР 120 [40/64] Подключения кабелей управления и информации](/views2/1481842/page40/bg28.png)

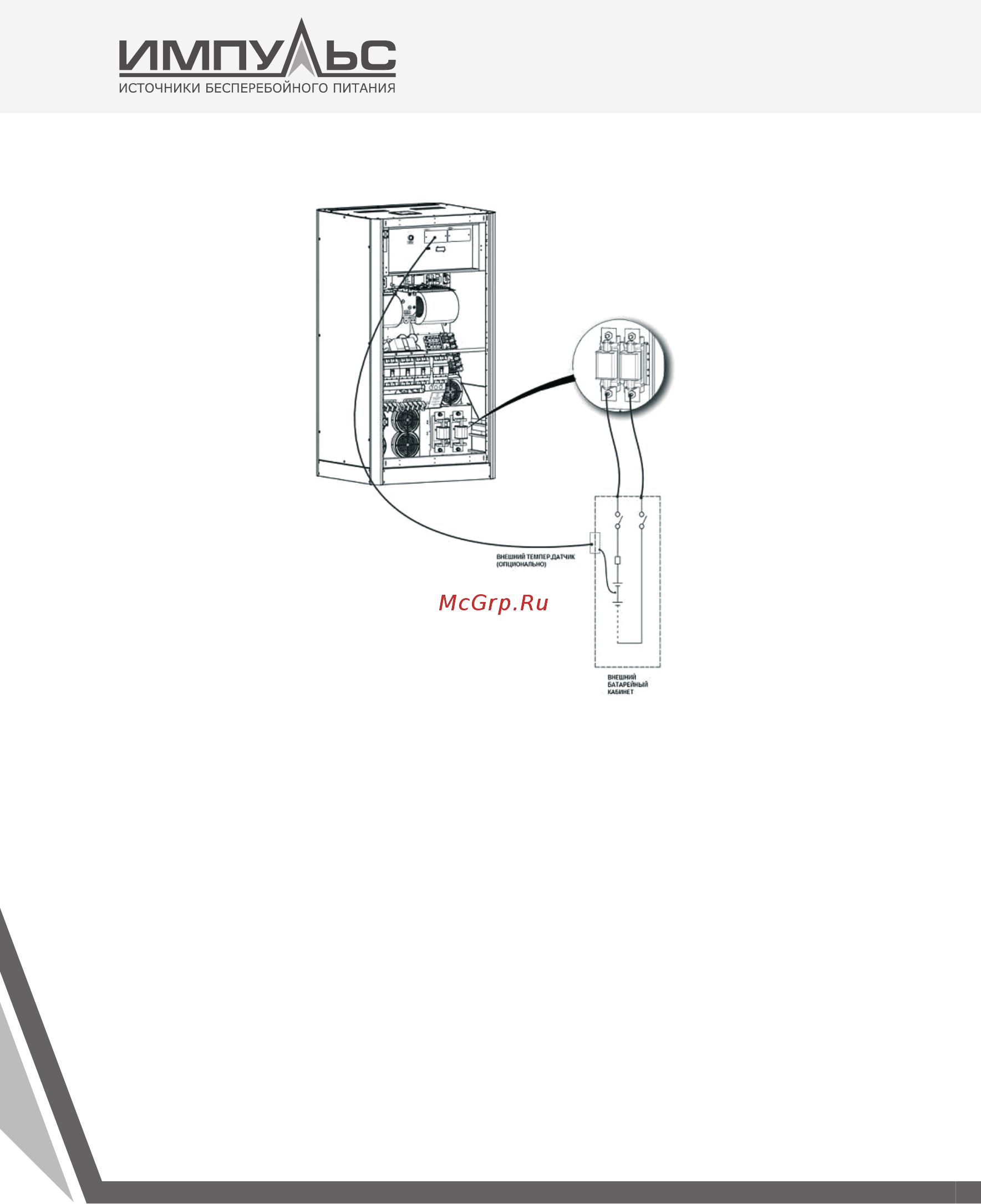

40 Версия 1.1.001
3.1.5.5. Подключения кабелей управления и информации
В ИБП БОКСЕР имеются стандартные встроенные или опциональные карты и разъёмы для
мониторинга с использованием различных протоколов обмена данными, подключения
внешних датчиков и панелей управления и сигнализации и параллельной работы ИБП.
Разъемы для подключения и установки опций с лицевой стороны ИБП:
• 1 разъем интерфейса последовательного обмена данными RS232,
• 2 слота расширения (для опциональных плат SNMP, ModBUS RTU, Dry Contact),
Разъемы для подключения с верхней стороны ИБП:
• Порт для подключения кабелей параллельной работы (стандартно).
3.2 . | Параллельная установка
Данный тип ИБП имеет возможность параллельного подключения и совместной работы
нескольких ИБП на общую нагрузку.
Подробную информацию о особенностях ИБП БОКСЕР работающих в параллель, можно
получить в представительствах ИМПУЛЬС.
