46 Версия 1.1.001
4.

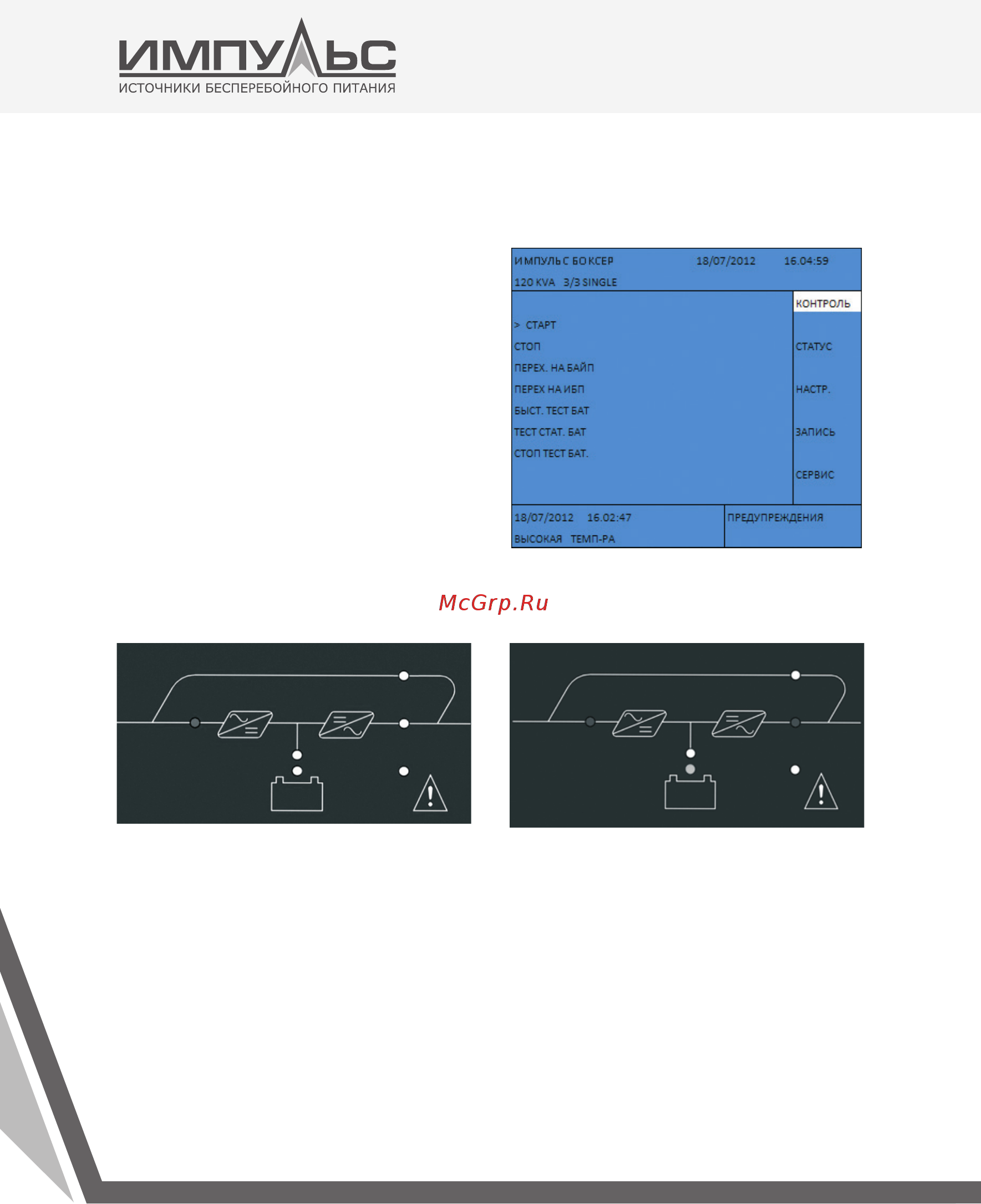

Используя переднюю панель дайте команду на включение преобразующей части ИБП
(выпрямитель и инвертор).
Главное меню> Контроль > Пароль > Старт
5. Индикаторы на передней панели и ЖК экран должны показать, что ИБП включил выпря-
митель, затем включил статический (электронный) байпас, а затем перешел на работу от
инвертора, в нормальный режим работы.
6. Включите батарейный автомат CB4 в положение ВКЛ.
7. Включите выходной автомат CB3 в положение ВКЛ.
