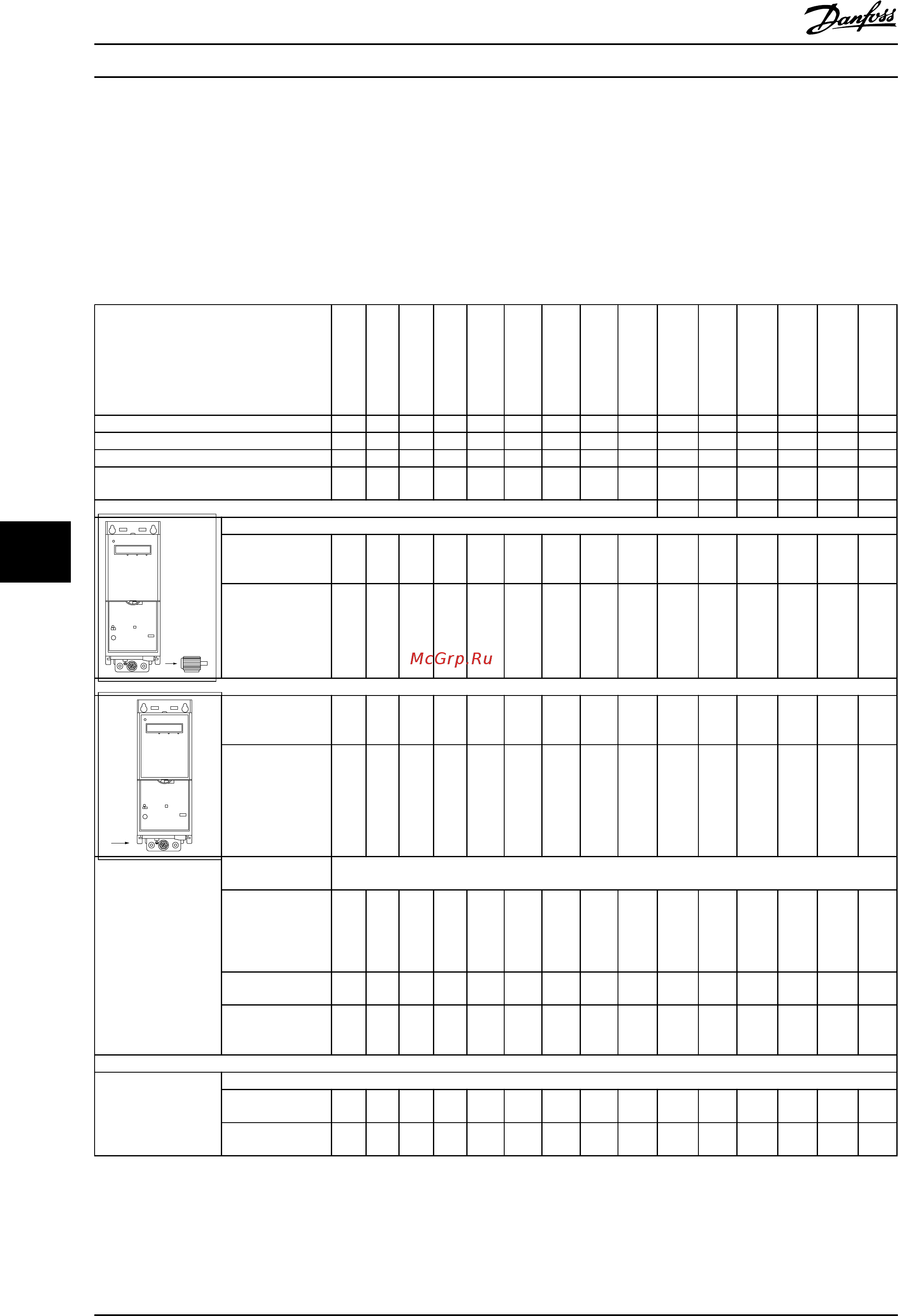

8 Общие технические требования и устранение неисправностей
8.1 Таблицы сведений о питании от сети
8.1.1 Питание от сети 3 x 200–240
В перем. тока
Преобразователь частоты PK2
5
PK3
7
PK7
5
P1K
5
P2K2 P3K7 P5K5 P7K5 P11K P15K P18K P22K P30K P37K P45K
Типовая мощность на валу [кВт] 0,25 0,37 0,75 1,5 2,2 3,7 5,5 7,5 11,0 15,0 18,5 22,0 30,0 37,0 45,0
Типовая мощность на валу [л.с.] 0,33 0,5 1,0 2,0 3,0 5,0 7,5 10,0 15,0 20,0 25,0 30,0 40,0 50,0 60,0
Габарит
корпуса IP20 H1 H1 H1 H1 H2 H3 H4 H4 H5 H6 H6 H7 H7 H8 H8
Макс. поперечное сечение кабеля в
клеммах
(сеть, двигатель) [мм²/AWG]
4/10 4/10 4/10 4/10 4/10 4/10 16/6 16/6 16/6 35/2 35/2 50/1 50/1 95/0 120/
(4/0)
Выходной ток
RELAY 2
130BB632.10
40 °C
температура окружающей среды
Непрерывный
(3
x 200–240 В)
[A]
1,5 2,2 4,2 6,8 9,6 15,2 22,0 28,0 42,0 59,4 74,8 88,0 115,0 143,0 170,0
Прерывистый
(3
x 200–240 В)
[A]
1,7 2,4 4,6 7,5 10,6 16,7 24,2 30,8 46,2 65,3 82,3 96,8 126,5 157,3 187,0
Макс. входной ток
RELAY 2
130BB633.10
Непрерывный
(3
x 200–240 В)
[A]
1,1 1,6 2,8 5,6 8.6/
7.2
14.1/
12.0
21.0/
18.0
28.3/
24.0
41.0/
38.2
52,7 65,0 76,0 103,7 127,9 153,0
Прерывистый
(3
x 200–240 В)
[A]
1,2 1,8 3,1 6,2 9.5/
7.9
15.5/
13.2
23.1/
19.8
31.1/
26.4
45.1/
42.0
58,0 71,5 83,7 114,1 140,7 168,3
Плавкие
предохранители
См. 5.2.4
Предохранители
Расчетные
потери
мощности
[Вт],
лучший/типовой
вариант
1)
12/
14
15/
18
21/
26
48/
60
80/
102
97/
120
182/
204
229/
268
369/
386
512 697 879 1149 1390 1500
Масса, корпус
IP20
[кг]
2. 2,0 2,0 2,1 3,4 4,5 7,9 7,9 9,5 24,5 24,5 36,0 36,0 51,0 51,0
КПД
[%],
лучший/типовой
вариант
1)
97.0
/
96.5
97.3
/
96.8
98.0
/
97.6
97.6
/
97.0
97.1/
96.3
97.9/
97.4
97.3/
97.0
98.5/
97.1
97.2/
97.1
97,0 97,1 96,8 97,1 97,1 97,3
Выходной ток
50 °C
температура окружающей среды
Непрерывный
(3
x 200–240 В) [A]
1,5 1,9 3,5 6,8 9,6 13,0 19,8 23,0 33,0 53,5 66,6 79,2 103,5 128,7 153,0
Прерывистый (3
x
200–240 В) [A]
1,7 2,1 3,9 7,5 10,6 14,3 21,8 25,3 36,3 58,9 73,3 87,1 113,9 141,6 168,3
Таблица 8.1
1) При номинальной нагрузке
Общие технические требовани...
Руководство по проектированию Привод VLT
®
HVAC Basic Drive
106 MG18C450 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
88
