311
130BA215.10
RELAY 1
RELAY 2
9
9
6
03 02 01
90 05 04

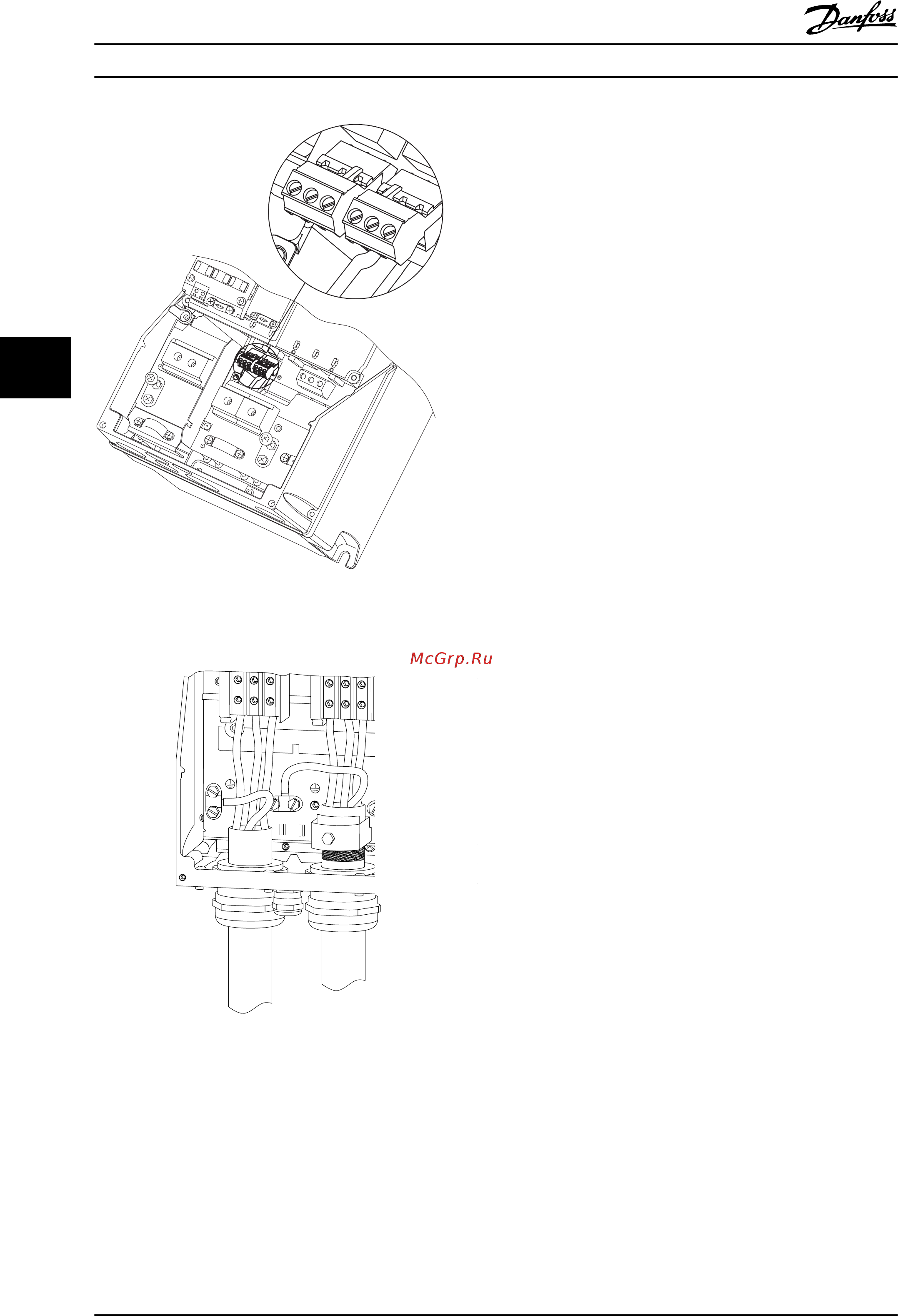

Рисунок 5.18 Габарит
корпуса I6
IP54 380–480 В 22–37 кВт
91
L1
92
L2
93
L3
96
U
97
V
98
W
88
DC-
89
DC+
81
R-
8
R+
99
95
130BA248.10
Рисунок 5.19 Габарит
корпуса I7, I8
IP54 380–480 В 45–55 кВт
IP54 380–480 В 75–90 кВт
5.2.4 Предохранители
Защита
параллельных цепей
Чтобы защитить установку от перегрузки по току и
пожара, все параллельные цепи в установке,
коммутационные устройства, механизмы и т. д. должны
иметь защиту от короткого замыкания и перегрузки по
току в соответствии с государственными/
международными правилами.
Для защиты от короткого замыкания
Danfoss рекомендуется применять предохранители,
указанные в приведенных ниже таблицах для защиты
персонала и оборудования в случае внутренней
неисправности в блоке или короткого замыкания в
цепи постоянного тока. Преобразователь частоты
обеспечивает полную защиту от короткого замыкания
двигателя.
Защита от перегрузки по току
Обеспечьте защиту от перегрузки для предотвращения
перегрева кабелей в установке. Защита от перегрузки
по току должна выполняться в соответствии с
государственными нормами и правилами. Плавкие
предохранители должны быть рассчитаны на защиту в
цепях, допускающих максимальный ток 100000 A
ср. кв.
(симметричная схема), максимальное напряжение 480 В.
Без соответствия UL
Если требования UL/cUL не являются обязательными,
Danfoss рекомендует применять предохранители,
указанные в Таблица 5.16, что обеспечит соответствие
требованиям стандарта IEC 61800-5-1.
Несоблюдение приведенных рекомендаций может в
случае неисправности привести к чрезмерному
повреждению преобразователя частоты.
Монтаж
Руководство по проектированию Привод VLT
®
HVAC Basic Drive
66 MG18C450 - VLT
®
