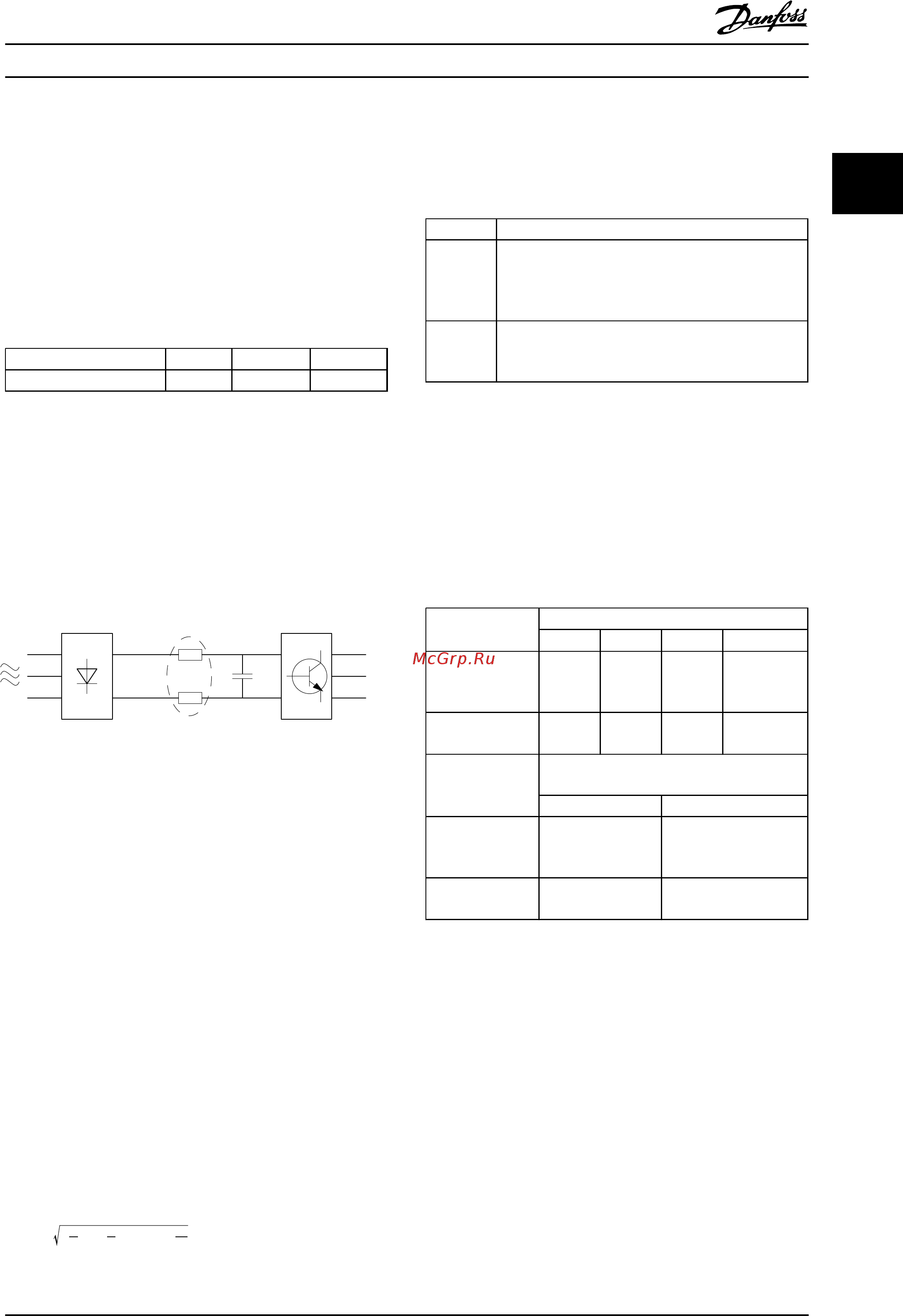

2.8.3 Общие вопросы излучения
гармоник
Преобразователь частоты потребляет из сети
несинусоидальный
ток, что увеличивает действующее
значение входного тока I
эфф
. Несинусоидальный ток
можно с помощью анализа Фурье преобразовать и
разложить на токи синусоидальной формы различных
частот, т. е. токи гармоник I
n
с частотой основной
гармоники 50 Гц:
Токи гармоник I
1
I
5
I
7
Гц 50 250 350
Таблица 2.12
Гармоники не оказывают непосредственного влияния на
потребление мощности, но увеличивают тепловые
потери в установке (в трансформаторе, в кабелях).
Соответственно в установках с довольно большой долей
нагрузки, приходящейся на выпрямители, важно
поддерживать токи гармоник на низком уровне для
исключения перегрузки трансформатора и сильного
нагрева кабелей.
175HA034.10
Рисунок 2.24
ПРИМЕЧАНИЕ
Некоторые
токи гармоник могут нарушать работу
устройств связи, подключенных к тому же
трансформатору, что и преобразователь частоты, или
вызывать резонанс в батареях конденсаторов,
предназначенных для коррекции коэффициента
мощности.
Для
обеспечения малых токов гармоник
преобразователь частоты в стандартной комплектации
оснащен в промежуточной цепи катушками
индуктивности. Это обычно снижает входной ток I
эфф
на
40%.
Искажение напряжения питающей сети зависит от
величины токов гармоник, которые должны умножаться
на импеданс сети для рассматриваемой частоты.
Суммарный коэффициент нелинейных искажений
напряжения (THD) рассчитывается на основе отдельных
гармоник напряжения по следующей формуле:
THD
% =
U
2
5
+
U
2
7
+ ... +
U
2
N
(U
N
% от U)
2.8.4 Требования к излучению гармоник
Оборудование, подключенное к коммунальной
электросети.
Вариант Определение
1 IEC/EN 61000-3-2 Класс A для трехфазного
сбалансированного
оборудования (для
профессионального оборудования суммарной
мощностью только до 1 кВт).
2 IEC/EN 61000-3-12 Оборудование 16–75
A и
профессиональное оборудование от 1 кВт до тока
фазы 16 А.
Таблица 2.13
2.8.5 Результаты проверки на гармоники
(излучение
помех)
Мощности до PK75 в T4 и P3K7 в T2 соответствуют
классу
A стандарта IEC/EN 61000-3-2. Мощности от P1K1
до P18K в T2 и до P90K в T4 соответствуют стандарту
IEC/EN 61000-3-12, табл. 4.
Отдельный ток гармоник I
n
/I
1
(%)
I
5
I
7
I
11
I
13
Фактическая
0,25–11
кВт, IP20,
200 В (типовое)
32,6 16,6 8,0 6,0
Предельное
R
sce
≥120
40 25 15 10
Коэффициент гармонического искажения
тока
(%)
THD PWHD
Фактическая
0,25–11
кВт, 200
В (типовое)
39 41,4
Предельное
R
sce
≥120
48 46
Таблица 2.14
Введение в Привод VLT® HVAC...
Руководство по проектированию Привод VLT
®
HVAC Basic Drive
MG18C450 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
39
2 2
