2.6.18 Насосы
конденсаторов
Насосы
конденсаторной воды используются главным
образом для циркуляции воды через конденсаторную
секцию охладителей с водяным охлаждением и
связанную с ними градирню. Конденсаторная вода
отбирает тепло из конденсаторной секции охладителя и
выпускает его в атмосферу в градирне. Эти системы
используются в качестве наиболее эффективных средств
создания охлажденной воды: они на 20% эффективнее
охладителей с воздушным охлаждением.
2.6.19 Решение
с использованием VLT
Преобразователи частоты могут работать с насосами
конденсаторной
воды без выполнения балансировки
насосов с помощью дроссельного клапана или подгонки
крыльчатки насоса.
Использование преобразователя частоты вместо
дроссельного клапана по существу экономит энергию,
которая была бы поглощена клапаном. Эта экономия
может достигать 15–20% и более. Подгонка крыльчатки
насоса необратима, и, если условия изменяются и
требуется более высокий расход, крыльчатку
приходится менять.

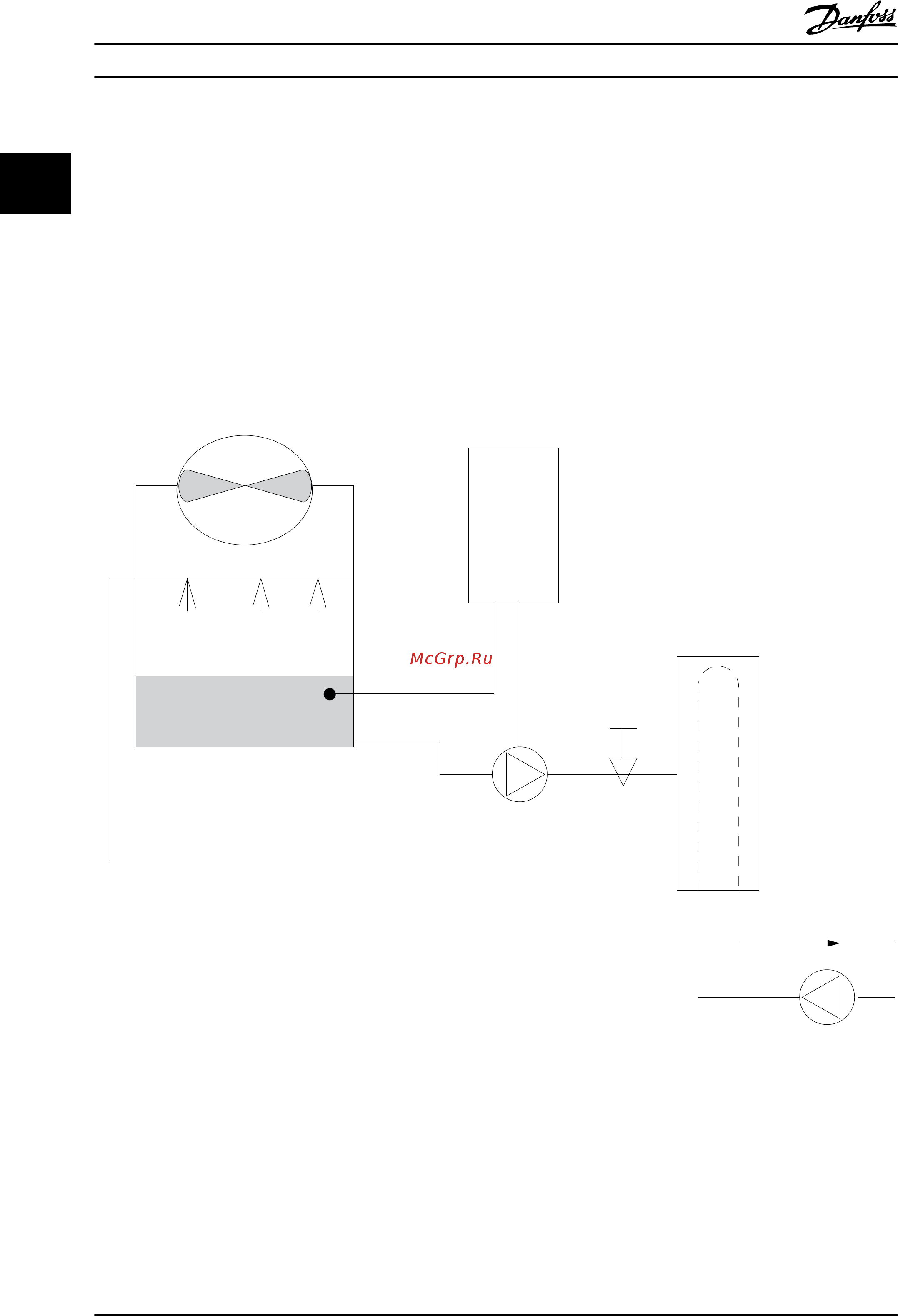

Frequency
converter
Water
Inlet
Water
Outlet
BASIN
Flow or pressure sensor
Condenser
Water pump
Throttling
valve
Supply
CHILLER
130BB452.10
Рисунок 2.14
Введение в Привод VLT® HVAC...
Руководство по проектированию Привод VLT
®
HVAC Basic Drive
24 MG18C450 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
