Типораз
мер
Класс IP Мощность Высота
(мм),
A
Ширина
(мм), B
Глубина
(мм), C
Номер для
заказа
комплекта
IP21
Номер для
заказа
комплекта
типа 1
3 x 200–240
В 3 x 380–480 В 3 x 525–600 В
H1 IP20 0,25–1,5 кВт 0,37–1,5 кВт 293 81 173 132B0212 132B0222
H2 IP20 2,2 кВт 2,2–4
кВт 322 96 195 132B0213 132B0223
H3 IP20 3,7 кВт 5,5–7,5
кВт 346 106 210 132B0214 132B0224
H4 IP20 5,5–7,5
кВт 11–15 кВт 374 141 245 132B0215 132B0225
H5 IP20 11 кВт 18,5–22
кВт 418 161 260 132B0216 132B0226
H6 IP20 15–18,5
кВт 30–45 кВт 18,5–30 кВт 663 260 242 132B0217 132B0217
H7 IP20 22–30
кВт 55–75 кВт 37–55 кВт 807 329 335 132B0218 132B0218
H8 IP20 37–45
кВт 90 кВт 75–90 кВт 943 390 335 132B0219 132B0219
H9 IP20 2,2–7,5
кВт 372 130 205 132B0220 132B0220
H10 IP20 11–15
кВт 475 165 249 132B0221 132B0221
Таблица 3.3

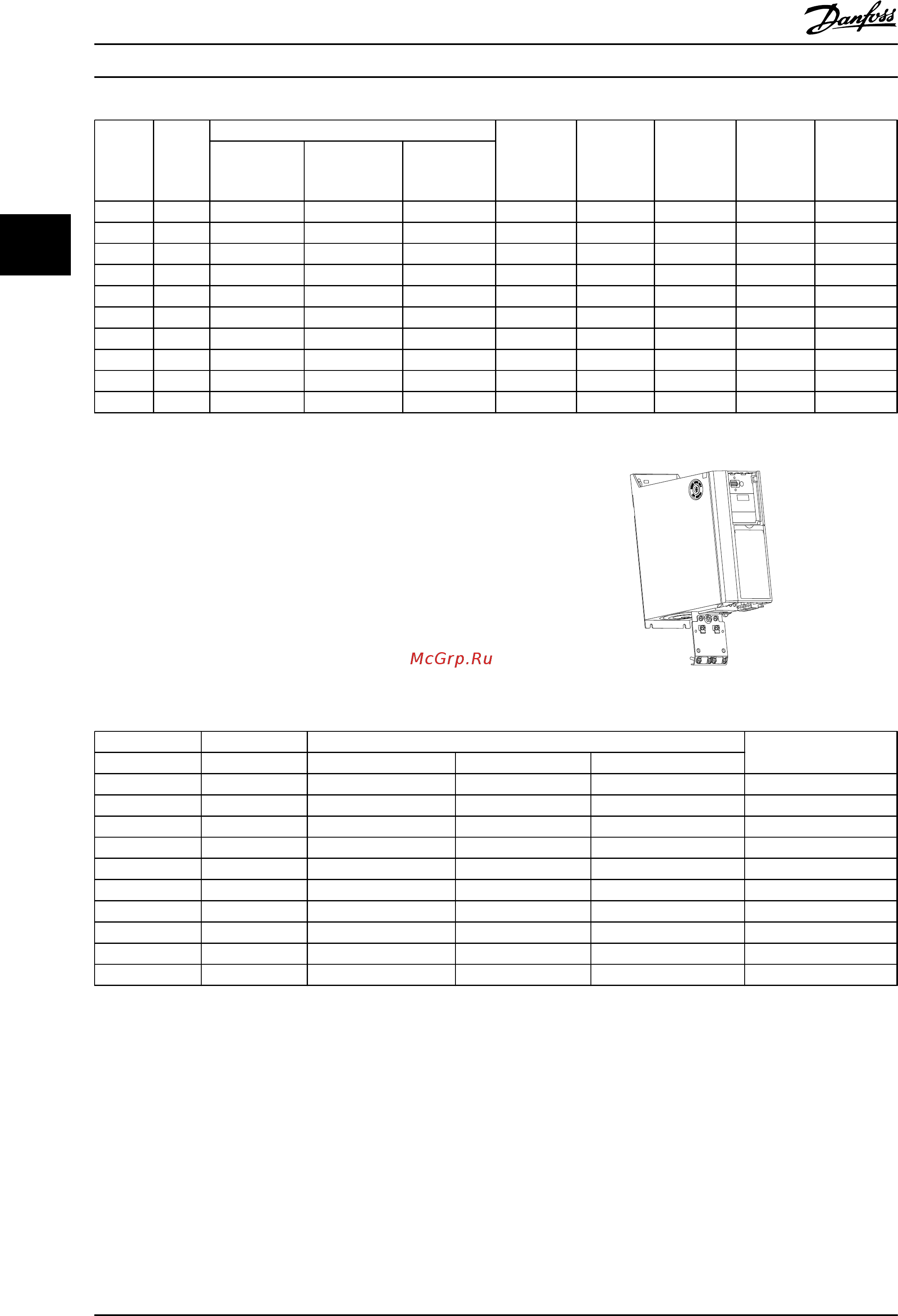

3.1.4 Развязывающая панель
Для
правильной установки в соответствии с
требованиями электромагнитной совместимости (ЭМС)
используйте развязывающую панель.
Показано на примере корпуса H3.
130BB793.10
99 99
Рисунок 3.7
Мощность [кВт] Развязывающая панель
Типоразмер Класс IP 3 x 200–240
В 3 x 380–480 В 3 x 525–600 В
H1 IP20 0.25-1.5 0.37-1.5 132B0202
H2 IP20 2,2 2,2–4 132B0202
H3 IP20 3,7 5.5-7.5 132B0204
H4 IP20 5.5-7.5 11-15 132B0205
H5 IP20 11 18,5–22 130B0205
H6 IP20 15–18,5 30 18,5–30 132B0207
H6 IP20 37-45 132B0242
H7 IP20 22-30 55 37-55 132B0208
H7 IP20 75 132B0243
H8 IP20 37-45 90 75-90 132B0209
Таблица 3.4
ПРИМЕЧАНИЕ
Для
приводов H9 и H10 развязывающие панели
включены в пакет с принадлежностями.
Выбор Привод VLT® HVAC Basi...
Руководство по проектированию Привод VLT
®
HVAC Basic Drive
48 MG18C450 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
33
