2.6.8 Использование преобразователя частоты позволяет экономить деньги
Как показывает пример 2.6.9
Без преобразователя частоты, при использовании преобразователя частоты
оказывается ненужным большое количество оборудования. Можно рассчитать стоимость монтажа двух разных систем.
Согласно примеру, обе системы имеют приблизительно одинаковую стоимость.
2.6.9 Без преобразователя частоты
D.D.C. (Direct Digital Control) —
прямое цифровое
управление
E.M.S. (Energy Management system) — система управления
потреблением энергии
V.A.V. (Variable Air Volume) —
переменный объем воздуха
Датчик
P — давление Датчик T — температура

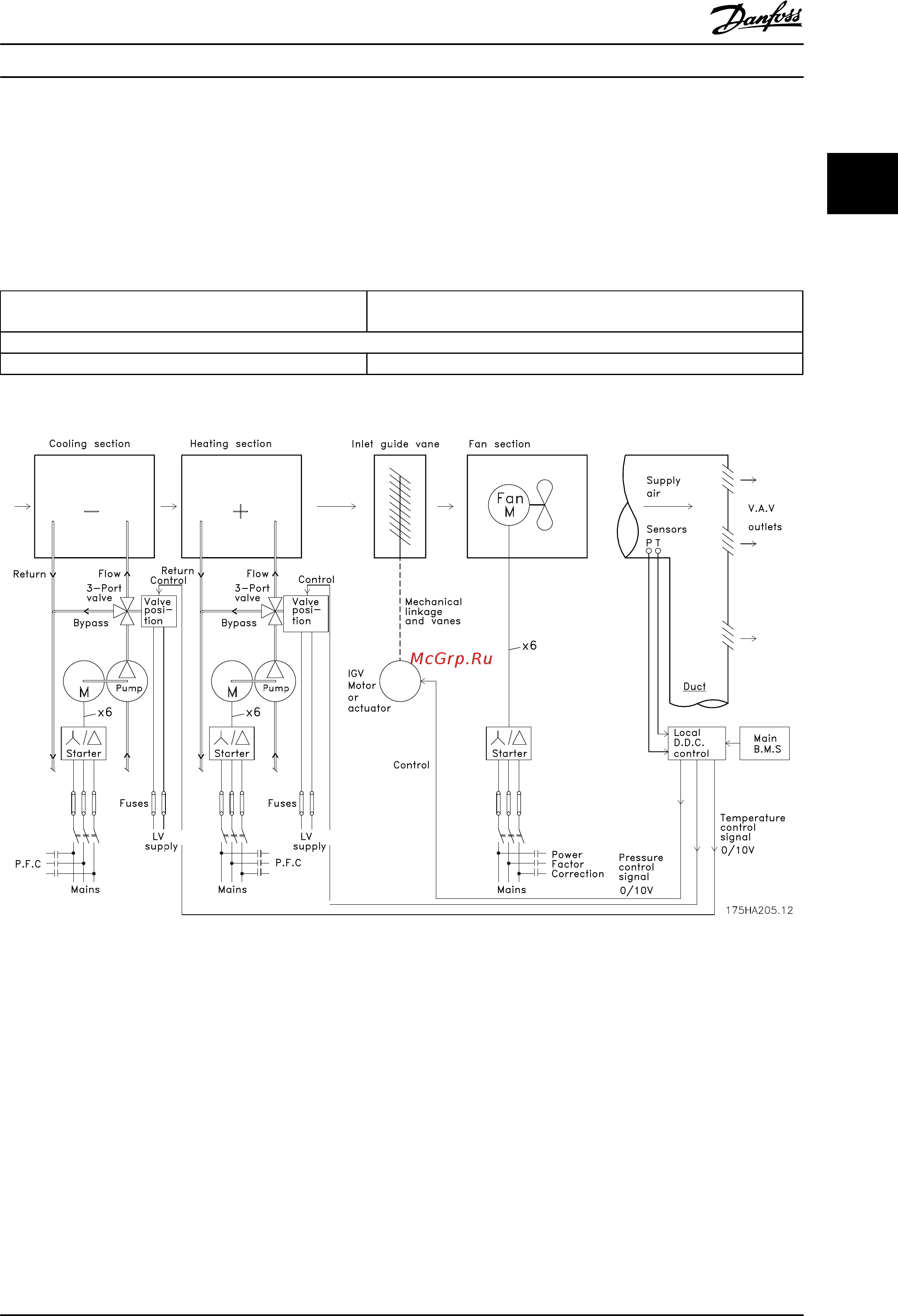

Таблица 2.7 Система вентиляторов, изготовленная традиционным способом
Рисунок 2.9
Введение в Привод VLT® HVAC...
Руководство по проектированию Привод VLT
®
HVAC Basic Drive
MG18C450 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
17
2 2
