5.2.3 Подключение к сети и к двигателю
Преобразователь частоты предназначен для работы со
всеми
стандартными трехфазными асинхронными
двигателями. Информацию о максимальном сечении на
цепях см. в разделе 8.2 Общие технические требования.
•
Чтобы обеспечить соответствие требованиям
ЭМС по излучению, используйте для
подключения двигателя экранированный/
защищенный кабель, причем соедините его и с
развязывающей панелью, и с металлическим
корпусом двигателя.
•
Для снижения уровня помех и токов утечки
кабель двигателя должен быть как можно
короче.
•
Подробное описание монтажа развязывающей
панели приведено в Инструкции по монтажу
развязывающей панели FC 101 MI02Q.
•
Также см. Правильная установка в
соответствии с требованиями по ЭМС в
Руководстве по проектированию VLT
®
HVAC
MG18C.
1. Подключите провода заземления к клемме
заземления.
2. Подключите двигатель к клеммам U, V и W.
3. Подключите провода сети к клеммам L1, L2 и
L3 и затяните.
130BB634.10
1
2
2
3
4
Motor
U
V
W
-DC
+DC
MAINS

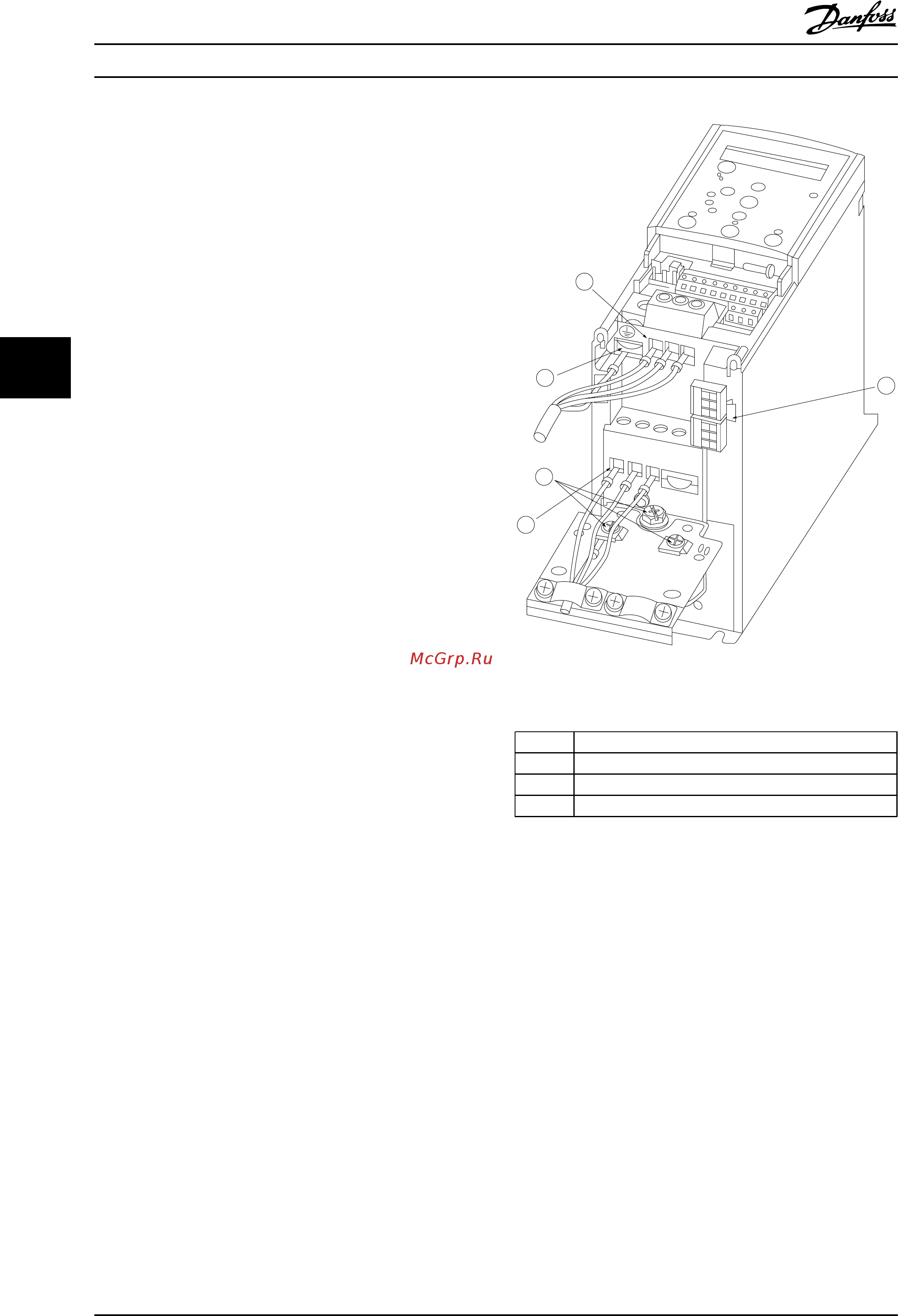

Рисунок 5.2 Габарит
корпуса H1-H5
IP20 200–240 В 0,25–11 кВт и IP20 380–480 В 0,37–22 кВт.
1 Сеть
2 Земля
3 Двигатель
4 Реле
Таблица 5.9
Монтаж
Руководство по проектированию Привод VLT
®
HVAC Basic Drive
60 MG18C450 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
