PKE = E19E 16-ричн. — Запись
одного слова в 4-14 Motor
Speed High Limit [Hz]:
IND = 0000 16-ричн.
PWEHIGH = 0000 16-ричн.
PWELOW = 03E8 16-ричн.
Значение данных 1000, соответствующее 100 Гц, см.
7.4.12 Преобразование.
Телеграмма имеет вид:
E19E H
PKE IND PWE
high
PWE
low
0000 H 0000 H 03E8 H
130BA092.10
Рисунок 7.9
ПРИМЕЧАНИЕ
4-14
Motor Speed High Limit [Hz] представляет собой одно
слово, а командой параметра для записи в ЭСППЗУ
является «E». Параметр 4-14 равен 19E (в
шестнадцатеричном виде).
Ответ от подчиненного устройства главному имеет вид:
119E H
PKE
IND
PWE
high
PWE
low
0000 H 0000 H 03E8 H
130BA093.10
Рисунок 7.10
7.5.2 Считывание значения параметра
Прочтите значение в 3-41
Ramp 1 Ramp Up Time
PKE = 1155 16-ричн. — чтение значения параметра в
3-41 Ramp 1 Ramp Up Time
IND = 0000 16-ричн.
PWE
HIGH
=0000 (16-ричн.)
PWE
LOW
=0000 (16-ричн.)
1155 H
PKE IND PWE
high
PWE
low
0000 H 0000 H 0000 H
130BA094.10
Рисунок 7.11

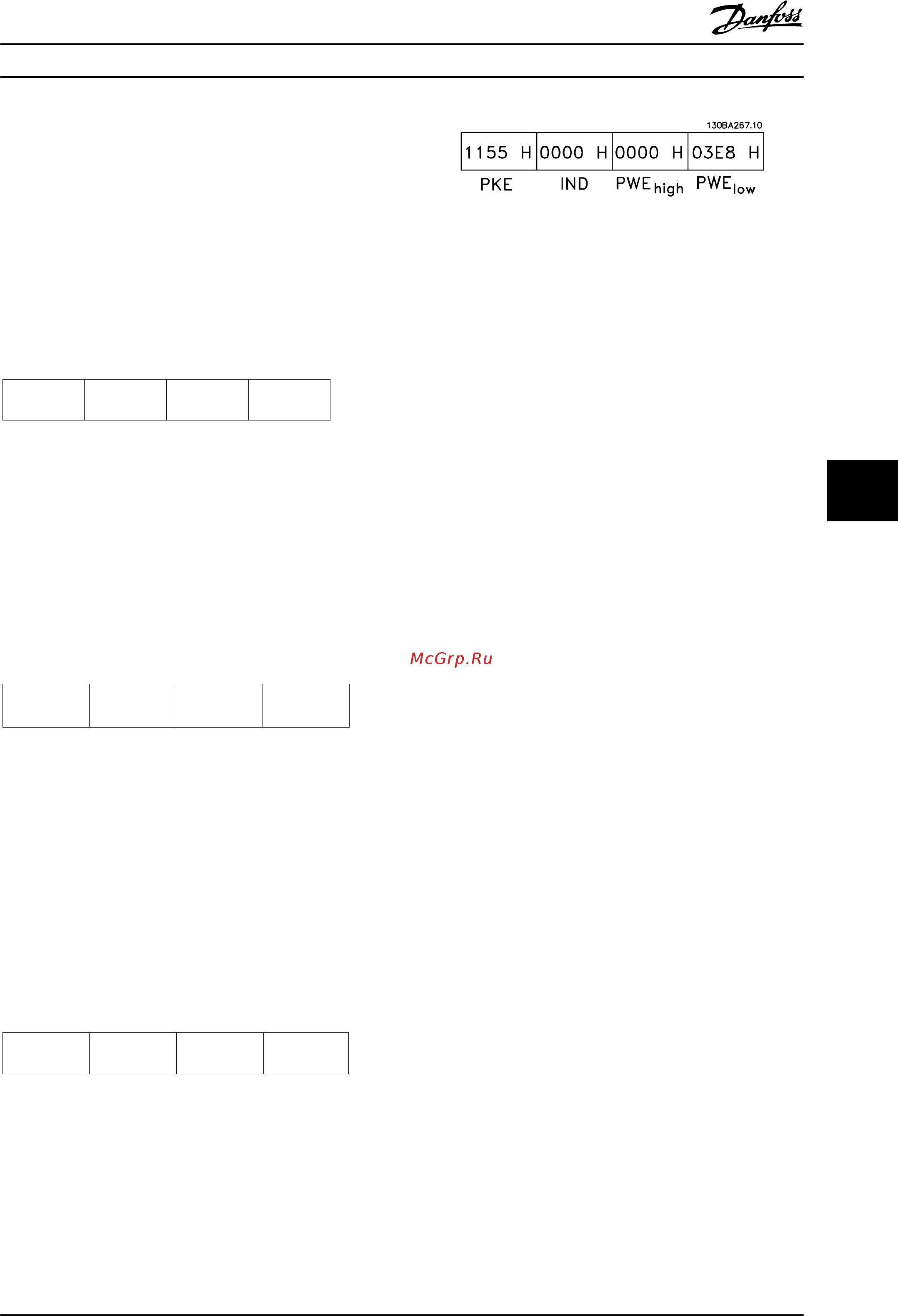

Если значение 3-41 Ramp 1 Ramp Up Time равно 10
секундам, ответ от подчиненного устройства главному
имеет вид:
Рисунок 7.12
3E8
16-ричн. соответствует десятичному числу 1000.
Индекс преобразования для 3-41 Ramp 1 Ramp Up Time
равен «-2», то есть 0,01.
3-41 Ramp 1 Ramp Up Time имеет тип Unsigned 32.
7.6 Краткое описание Modbus RTU
7.6.1 Допущения
Danfoss предполагает, что установленный контроллер
поддерживает
интерфейсы, описанные в этом
документе, и что все требования и ограничения,
предусмотренные в контроллере и преобразователе
частоты, строго соблюдаются.
7.6.2 Что
уже должен знать пользователь
MODBUS RTU (Remote Terminal Unit = дистанционный
терминал)
предназначен для осуществления связи с
любым контроллером, который поддерживает
интерфейсы, указанные в настоящем документе.
Предполагается, что пользователь полностью
осведомлен о возможностях и ограничениях
контроллера.
7.6.3 Краткое описание Modbus RTU
Вне зависимости от типа физических
коммуникационных
сетей, в кратком описании
протокола Modbus RTU рассматривается процесс,
который использует контроллер для запроса доступа к
другому устройству. В этом процессе описывается, как
Modbus RTU реагирует на запросы другого устройства,
как будут обнаруживаться ошибки и как о них будет
сообщаться. Кроме того, устанавливается общий формат
для компоновки и содержимого полей сообщения.
Во время обмена данными через сеть Modbus RTU
протокол определяет следующее.
•
Как каждый контроллер узнает адрес своего
устройства.
•
Распознает сообщение, направленное ему.
•
Определяет, какие действия предпринять.
•
Извлекает данные или прочие сведения,
содержащиеся в сообщении.
Если требуется ответ, контроллер формирует ответное
сообщение и отсылает его.
Монтаж и настройка RS-485
Руководство по проектированию Привод VLT
®
HVAC Basic Drive
MG18C450 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
91
