Danfoss HVAC Basic Drive FC101 131N0185 [67/130] Hvac basic drive
![Danfoss HVAC Basic Drive FC101 131N0185 [67/130] Hvac basic drive](/views2/1558101/page67/bg43.png)

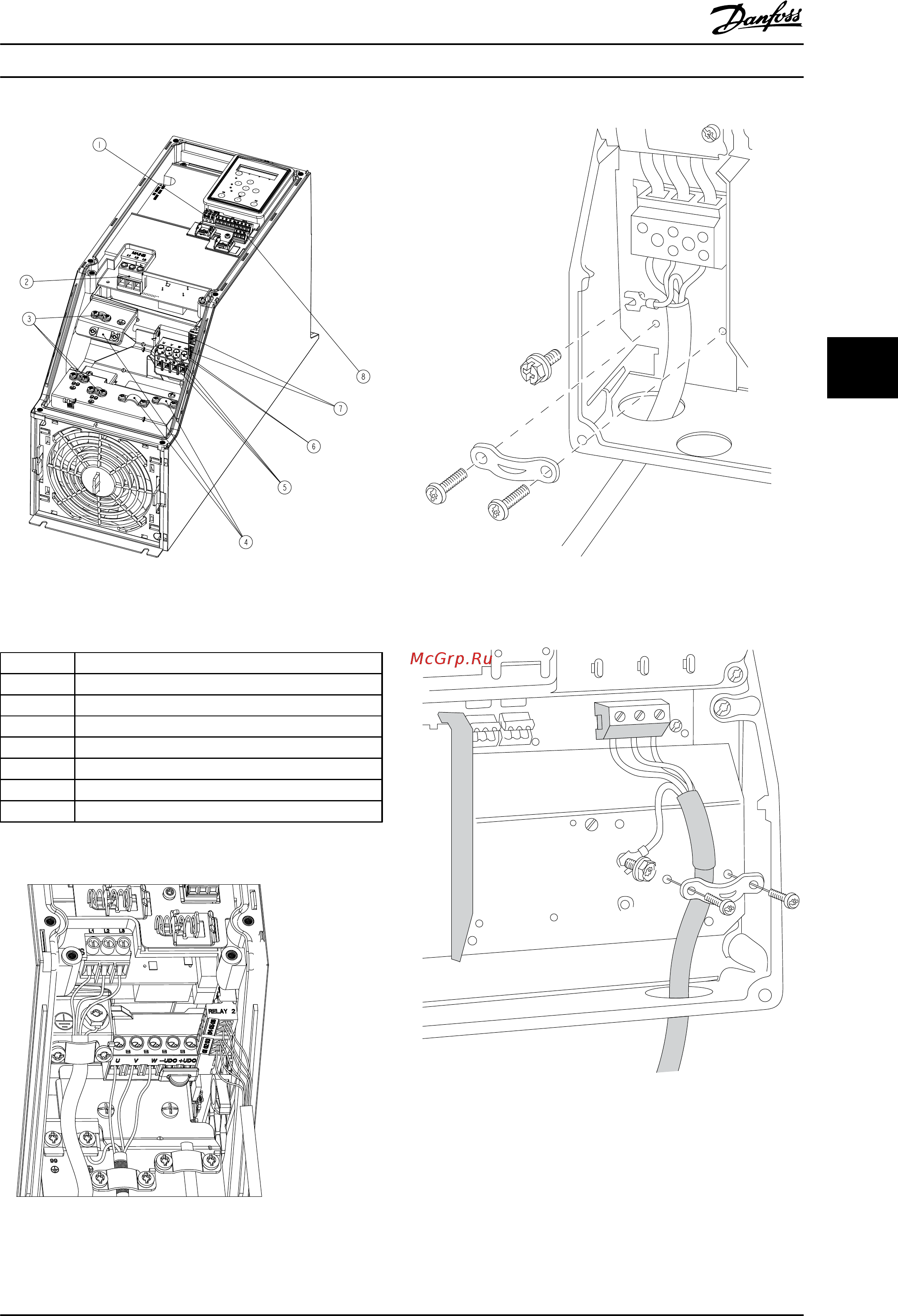

130BD011.10
Рисунок 5.14 Габарит
корпуса I4
IP54 380–480 В 0,75–4,0 кВт
1 RS-485
2 Вх. линия
3 Земля
4 Зажимы
для проводов
5 Двигатель
6 UDC
7 Реле
8 Входы/выходы
Таблица 5.15
130BC203.10
Рисунок 5.15 Габарит
корпуса IP54 I2-I3-I4
130BT326.10
Рисунок 5.16 Габарит
корпуса I6
IP54 380–480 В 22–37 кВт
130BT325.10
Рисунок 5.17 Габарит
корпуса I6
IP54 380–480 В 22–37 кВт
Монтаж
Руководство по проектированию Привод VLT
®
HVAC Basic Drive
MG18C450 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
65
5 5
Содержание
- Руководство по проектированию 1
- Hvac basic drive 3
- Агрессивная окружающая среда 3
- Введение в привод vl 3
- Вибрационные и ударные воздействия 3
- Влажность воздуха 3
- Выбор привод vl 3
- Гальваническая развязка pelv 3
- Дополнительные устройства и принадлежности 3
- Заказ 3
- Как пользоваться этим руководством по проектированию 3
- Маркировка знаком ce 3
- Монтаж 3
- Общие вопросы эмс 3
- Оглавление 3
- Преимущества 3
- Структуры управления 3
- Техника безопасности 3
- Ток утечки на землю 3
- Экстремальные условия работы 3
- Электрические характеристики 3
- Быстрый перенос значений параметров между несколькими преобразователями частоты 4
- Конфигурация сети 4
- Краткое описание fc протокола 4
- Краткое описание modbus rtu 4
- Меню 4
- Монтаж и настройка rs 485 4
- Панель местного управления lcp 4
- Приведение преобразователя частоты в состояние с установками по умолчанию инициализация выполняется двумя способами 4
- Примеры 4
- Программирование 4
- Программирование c помощью программы настройки mct 10 4
- Структура кадра сообщения modbus rtu 4
- Структура кадра сообщения по fc протоколу 4
- Считывание и программирование индексированных параметров 4
- Акустический шум 5
- Алфавитный указатель 5
- Доступ в параметрам 5
- Общие технические требования 5
- Общие технические требования и устранение неисправностей 5
- Примеры 5
- Профиль управления пч danfoss 5
- Снижение номинальных характеристик в соответствии с температурой окружающего воздуха и частотой коммутации 5
- Таблицы сведений о питании от сети 5
- Hvac drive 6
- Имеющаяся в наличии литература по vl 6
- Как пользоваться этим руководством по проектированию 6
- Настоящее руководство может использоваться для всех преобразователей частоты vlt hvac basic drive с версией программного обеспечения 2 x действительный номер версии программного обеспечения можно найти в 15 43 software version 6
- Юридическая информация 6
- Внимание 7
- Предупреждение 7
- Примечание 7
- Символы 7
- Сокращения 7
- Определения 8
- Коэффициент мощности 10
- Hvac basic drive 11
- Введение в привод vl 11
- Внимание 11
- Замечания по технике безопасности 11
- Предупреждение 11
- Техника безопасности 11
- Внимание 12
- Время разрядки 12
- Высокое напряжение 12
- Непреднамеренный пуск 12
- Техника безопасности 12
- Указания по утилизации 12
- Маркировка знаком ce 13
- Соответствие требованиям ce и маркировка ce 13
- Что означает маркировка се 13
- Агрессивная окружающая среда 14
- Влажность воздуха 14
- Предупреждение 14
- Преобразователь частоты danfoss и маркировка знаком ce 14
- Соответствие директиве по эмс 89 336 eec 14
- Вибрационные и ударные воздействия 15
- Использование преобразователя частоты дляуправления вентиляторами и насосами 15
- Преимущества 15
- Примечание 15
- Явное преимущество энергосбережение 15
- Hvac basic drive 16
- Введение в привод vlt hvac руководство по проектированию привод vl 16
- Как показано на рисунок 2 управление расходом осуществляется с помощью изменения количества оборотов в минуту при уменьшении скорости только на 20 относительно номинальной скорости расход уменьшается также на 20 это происходит потому что расход прямо пропорционален числу оборотов в то же время потребление электроэнергии снижается на 50 если рассматриваемая система предназначена для обеспечения 100 процентного расхода лишь в течение нескольких дней в году а в остальное время расход составляет менее 80 количество сэкономленной электроэнергии даже превышает 50 16
- На рисунок 2 показаны типичные показатели энергосбережения которых можно достичь с помощью 3 широко известных решений когда нагрузка на вентилятор уменьшается до 60 16
- Пример энергосбережения 16
- Решение с использованием преобразователя частоты от компании danfoss обеспечивает существенное энергосбережение по сравнению с традиционными решениями по энергосбережению это связано с тем что преобразователь частоты способен управлять скоростью вентилятора в зависимости от термической нагрузки на систему а также тем что преобразователь частоты оборудован встроенным устройством позволяющим преобразователю функционировать в качестве системы управления зданием bms 16
- Сравнение показателей экономии энергоресурсов 16
- Пример изменения расхода в течение 1 года 17
- Hvac basic drive 18
- Более высокое качество управления 18
- Введение в привод vlt hvac руководство по проектированию привод vl 18
- Для пуска мощных двигателей во многих странах используются устройства ограничения пускового тока в более традиционных системах используется пускатель с переключением обмоток двигателя со звезды на треугольник или устройство плавного пуска при использовании преобразователя частоты такие пускатели не требуются 18
- Если для регулирования расхода или давления в системе используется преобразователь частоты достигается более высокое качество управления преобразователь частоты может изменять скорость вращения вентилятора или насоса обеспечивая плавное регулирование расхода и давления кроме того преобразователь частоты способен быстро адаптировать скорость вращения вентилятора или насоса к новым значениям расхода или давления в системе простое управление процессом расход уровень или давление с использованием встроенного пи регулятора 18
- Как показано на рисунке рисунок 2 преобразователь частоты не потребляет ток превышающий номинальный 18
- Пускатель типа звезда треугольник или плавный пускатель не требуется 18
- Hvac basic drive 19
- Без преобразователя частоты 19
- Введение в привод vlt hvac руководство по проектированию привод vl 19
- Использование преобразователя частоты позволяет экономить деньги 19
- Как показывает пример 2 без преобразователя частоты при использовании преобразователя частоты оказывается ненужным большое количество оборудования можно рассчитать стоимость монтажа двух разных систем согласно примеру обе системы имеют приблизительно одинаковую стоимость 19
- Ha206 1 20
- Примеры применения 20
- Переменный объем воздуха 21
- Решение с использованием vlt 21
- Постоянный объем воздуха 22
- Решение с использованием vlt 22
- Hvac basic drive 23
- Mg18c450 vl 23
- Введение в привод vlt hvac руководство по проектированию привод vl 23
- Рисунок 2 2 23
- Является зарегистрированным товарным знаком компании danfoss 21 23
- Вентилятор градирни 24
- Решение с использованием vlt 24
- Hvac basic drive 25
- Mg18c450 vl 25
- Введение в привод vlt hvac руководство по проектированию привод vl 25
- Рисунок 2 3 25
- Является зарегистрированным товарным знаком компании danfoss 23 25
- Насосы конденсаторов 26
- Решение с использованием vlt 26
- Первичные насосы 27
- Решение с использованием vlt 27
- Hvac basic drive 28
- Mg18c450 vl 28
- Введение в привод vlt hvac руководство по проектированию привод vl 28
- Рисунок 2 5 28
- Является зарегистрированным товарным знаком компании danfoss 28
- Вторичные насосы 29
- Примечание 29
- Решение с использованием vlt 29
- Разомкнутый контур структуры управления 30
- Структуры управления 30
- Управление двигателем pm ec 30
- Местное hand on и дистанционное auto on управление 31
- Замкнутый контур структуры управления 32
- Преобразование обр связи 32
- Bb900 0 33
- Hvac basic drive 33
- В может программироваться до 8 предустановленных заданий активное предустановленное задание можно выбрать с помощью цифровых входов или по шине последовательной связи задание можно также подать извне чаще всего с помощью аналогового входа этот внешний источник выбирается одним из параметров источника задания 3 пар 3 15 reference 1 source 3 16 reference 2 source и 3 17 reference 3 source результирующее внешнее задание образуется суммированием источников задания и задания по шине в качестве активного задания можно выбрать внешнее предустановленное задание или сумму этих двух заданий наконец задание можно масштабировать с помощью 3 14 preset relative reference 33
- Введение в привод vlt hvac руководство по проектированию привод vl 33
- Внешние задания аналоговые входы и задания по последовательной коммуникационной шине 33
- Дистанционное задание содержит 33
- Если y 3 14 preset relative reference установлено равным 0 то функция масштабирования на задание действовать не будет 33
- Здесь x внешнее задание предустановленное задание или их сумма а y 3 14 preset relative reference в 33
- Масштабированное задание вычисляется следующим образом 33
- Предустановленное относительное задание 33
- Предустановленные задания 33
- Сведения для работы размокнутого и замкнутого контура 33
- Уставка управляемая обратной связью 33
- Формирование задания 33
- Hvac basic drive 34
- Mg18c450 vl 34
- Введение в привод vlt hvac руководство по проектированию привод vl 34
- Мастер настройки параметров замкнутого контура 34
- Рисунок 2 2 34
- Является зарегистрированным товарным знаком компании danfoss 34
- Hvac basic drive 35
- Введение в привод vlt hvac руководство по проектированию привод vl 35
- Изменение значения этого параметра влияет на установку других параметров 35
- Мастер настройки параметров замкнутого контура номер и название диапазон значение по умолчанию функция 35
- Примечание 35
- Hvac basic drive 36
- Введение в привод vlt hvac руководство по проектированию привод vl 36
- Номер и название диапазон значение по умолчанию функция 36
- Hvac basic drive 37
- Введение в привод vlt hvac руководство по проектированию привод vl 37
- Запустите электродвигатель 37
- Настройка регулятора с обратной связью привода 37
- Номер и название диапазон значение по умолчанию функция 37
- После того как произведена настройка параметров регулятора с обратной связью преобразователя частоты следует проверить работу регулятора во многих случаях можно добиться приемлемой его работы путем установки значений по умолчанию для параметров 20 93 pi proportional gain и 20 94 pi integral time однако в некоторых случаях может оказаться полезным оптимизировать значения этих параметров чтобы обеспечить более быструю реакцию системы не допуская при этом перерегулирование скорости 37
- Ручная настройка пи регулятора 37
- Установите для параметра 20 93 pi proportional gain значение равное 0 3 и увеличивайте его до тех пор пока сигнал обратной связи не начнет колебаться если необходимо запустите и остановите преобразователь частоты или произведите ступенчатые изменения задания уставки чтобы вызвать автоколебания затем уменьшайте коэффициент усиления пропорционального звена пи регулятора до стабилизации сигнала обратной связи теперь уменьшите коэффициент усиления пропорционального звена на 40 60 37
- Установите для параметра 20 94 pi integral time значение равное 20 с и уменьшайте его до тех пор пока сигнал обратной связи не начнет колебаться если необходимо запустите и 37
- Общие вопросы эмс 38
- Hvac basic drive 39
- Введение в привод vlt hvac руководство по проектированию привод vl 39
- Если преобразователи частоты соответствуют требованиям базовых стандартов на излучение то они соответствуют указанным ниже предельным значениям 39
- Согласно промышленному стандарту на эмс для преобразователей частоты с регулируемой скоростью en iec 61800 3 2004 требования по эмс зависят от области применения в промышленном стандарте на эмс определены четыре категории определения 4 категорий в сочетании с требованиями к кондуктивному излучению напряжения питания от сети приведены в таблица 2 39
- Требования к излучению 39
- Hvac basic drive 40
- Введение в привод vlt hvac руководство по проектированию привод vl 40
- Результаты испытаний эмс 40
- Следующие результаты испытаний были получены на системе в которую входили преобразователь частоты экранированный кабель управления и блок управления с потенциометром а также экранированный кабель двигателя 40
- Hvac basic drive 41
- Введение в привод vlt hvac руководство по проектированию привод vl 41
- Гармоники не оказывают непосредственного влияния на потребление мощности но увеличивают тепловые потери в установке в трансформаторе в кабелях соответственно в установках с довольно большой долей нагрузки приходящейся на выпрямители важно поддерживать токи гармоник на низком уровне для исключения перегрузки трансформатора и сильного нагрева кабелей 41
- Для обеспечения малых токов гармоник преобразователь частоты в стандартной комплектации оснащен в промежуточной цепи катушками индуктивности это обычно снижает входной ток 41
- Искажение напряжения питающей сети зависит от величины токов гармоник которые должны умножаться на импеданс сети для рассматриваемой частоты суммарный коэффициент нелинейных искажений напряжения thd рассчитывается на основе отдельных гармоник напряжения по следующей формуле 41
- Мощности до pk75 в t4 и p3k7 в t2 соответствуют классу a стандарта iec en 61000 3 2 мощности от p1k1 до p18k в t2 и до p90k в t4 соответствуют стандарту iec en 61000 3 12 табл 4 41
- На 40 41
- Некоторые токи гармоник могут нарушать работу устройств связи подключенных к тому же трансформатору что и преобразователь частоты или вызывать резонанс в батареях конденсаторов предназначенных для коррекции коэффициента мощности 41
- Несинусоидальный ток можно с помощью анализа фурье преобразовать и разложить на токи синусоидальной формы различных частот т е токи гармоник 41
- Оборудование подключенное к коммунальной электросети 41
- Общие вопросы излучения гармоник 41
- От u 41
- Преобразователь частоты потребляет из сети несинусоидальный ток что увеличивает действующее значение входного тока 41
- Примечание 41
- Результаты проверки на гармоники излучение помех 41
- С частотой основной гармоники 50 гц 41
- Требования к излучению гармоник 41
- Hvac basic drive 42
- Введение в привод vlt hvac руководство по проектированию привод vl 42
- Pelv защитное сверхнизкое напряжение 43
- Гальваническая развязка pelv 43
- Требования к помехоустойчивости 43
- Внимание 44
- Предупреждение 44
- Примечание 44
- Ток утечки на землю 44
- Тепловая защита двигателя 45
- Экстремальные условия работы 45
- Примечание 46
- Bb776 0 48
- Gasket 48
- Hvac basic drive 48
- Panel cut out panel thickness 1 3mm 48
- Выбор привод vl 48
- Дополнительные устройства и принадлежности 48
- Монтаж lcp в передней панели 48
- Панель местного управления lcp 48
- Комплект корпуса ip21 тип 1 49
- Примечание 49
- Hvac basic drive 50
- Выбор привод vlt hvac basi руководство по проектированию привод vl 50
- Для правильной установки в соответствии с требованиями электромагнитной совместимости эмс используйте развязывающую панель 50
- Для приводов h9 и h10 развязывающие панели включены в пакет с принадлежностями 50
- Показано на примере корпуса h3 50
- Примечание 50
- Развязывающая панель 50
- Заказ 51
- Конфигуратор привода 51
- Hvac basic drive 52
- Заказ руководство по проектированию привод vl 52
- Строка кода типа 52
- Hvac basic drive 53
- Заказ руководство по проектированию привод vl 53
- Номера для заказа дополнительные устройства и принадлежности 53
- Hvac basic drive 54
- Заказ руководство по проектированию привод vl 54
- Фильтры гармоник 54
- Hvac basic drive 55
- Внешние фильтры на соответствие a1 50 метров b1 20 метров 55
- Внешний фильтр вч помех 55
- Заказ руководство по проектированию привод vl 55
- Hvac basic drive 56
- Монтаж 56
- Монтаж руководство по проектированию привод vl 56
- Размеры 56
- Hvac basic drive 57
- Монтаж руководство по проектированию привод vl 57
- Приведенные размеры относятся к физическим размерам установок при установке необходимо оставить дополнительное пространство для свободного доступа воздуха под установками и над ними количество пространства для свободного доступа воздуха приведено в таблица 5 57
- Hvac basic drive 58
- Габариты в упаковке 58
- Монтаж руководство по проектированию привод vl 58
- Hvac basic drive 59
- Монтаж на месте эксплуатации 59
- Монтаж руководство по проектированию привод vl 59
- Монтаж рядом вплотную 59
- Преобразователи частоты можно устанавливать бок о бок для охлаждения требуется свободное пространство над корпусом и под ним 59
- Примечание 59
- Рекомендуется использовать наборы ip21 тип 1 59
- С установленным дополнительным комплектом ip21 nema тип 1 необходимо расстояние 50 мм между блоками 59
- Hvac basic drive 60
- В следующих блоках отсутствует доступ к клеммам udc и udc ip20 380 480 в 30 90 квт ip20 200 240 в 15 45 квт ip20 525 600 в 2 2 90 квт ip54 380 480 в 22 90 квт 60
- Монтаж руководство по проектированию привод vl 60
- Обзор электрических клемм 60
- Примечание 60
- Электрические характеристики 60
- Hvac basic drive 61
- Вся система кабелей должна соответствовать государственным и местным нормам и правилам в отношении сечения и температуры окружающей среды необходимо использовать медные проводники рекомендуется 75 c 61
- Монтаж руководство по проектированию привод vl 61
- Общие сведения по электромонтажу 61
- Подключение к сети и к двигателю 62
- Hvac basic drive 63
- Монтаж руководство по проектированию привод vl 63
- Hvac basic drive 64
- Монтаж руководство по проектированию привод vl 64
- Hvac basic drive 65
- Монтаж руководство по проектированию привод vl 65
- Hvac basic drive 66
- Монтаж руководство по проектированию привод vl 66
- Hvac basic drive 67
- Монтаж руководство по проектированию привод vl 67
- Предохранители 68
- Bussmann bussmann bussmann bussmann bussmann bussmann bussmann bussmann макс ток предохранителя мощность квт тип rk5 тип rk1 тип j тип т тип g 69
- Hvac basic drive 69
- Автоматический выключатель предохранитель ul не ul ul не ul 69
- Монтаж руководство по проектированию привод vl 69
- Bussmann bussmann bussmann bussmann bussmann bussmann bussmann bussmann макс ток предохранителя мощность квт тип rk5 тип rk1 тип j тип т тип g 70
- Hvac basic drive 70
- Автоматический выключатель предохранитель ul не ul ul не ul 70
- В качестве кабелей к двигателю и кабелей управления используйте только экранированные защищенные кабели 70
- Для выполнения требований эмс электромагнитной совместимости при монтаже следует соблюдать следующие общие правила 70
- Избегайте подключения экрана с помощью скрученных концов косичек поскольку это сводит на нет экранирование на высоких частотах вместо этого применяйте прилагаемые кабельные зажимы 70
- Между монтажной платой и металлическим шкафом преобразователя частоты необходимо обеспечить с помощью установочных винтов хороший электрический контакт 70
- Монтаж руководство по проектированию привод vl 70
- Следует использовать звездообразные шайбы и проводящие монтажные платы 70
- Экран соедините с землей на обоих концах 70
- Электрический монтаж с учетом требований эмс 70
- Hvac basic drive 71
- В северной америке вместо экранированного кабеля используйте металлический кабелепровод 71
- В установочных шкафах нельзя применять неэкранированные незащищенные силовые кабели 71
- Монтаж руководство по проектированию привод vl 71
- Примечание 71
- Клеммы управления 72
- Панель местного управления lcp 73
- Программирование 73
- Программирование c помощью программы настройки mct 10 73
- Quick menu быстрое меню 74
- Status состояние 74
- Меню 74
- Примечание 74
- Hvac basic drive 75
- Mg18c450 vl 75
- Встроенное меню мастера понятно и последовательно инструктирует специалиста во время установки преобразователя частоты в отношении настройки параметров разомкнутого контура в качестве приложения разомкнутого контура используется приложение с пусковым сигналом аналоговым заданием напряжение и ток а также дополнительно с сигналами реле но без сигнала обратной связи с применяемым процессом 75
- Мастер будет изначально показан после включения питания до изменения любого параметра при помощи быстрого меню мастер можно запустить снова нажмите кнопку ok чтобы запустить мастер при нажатии кнопки back назад fc 101 возвращается на экран состояния 75
- Мастер настройки параметров разомкнутого контура 75
- Программирование руководство по проектированию привод vl 75
- Рисунок 6 75
- Является зарегистрированным товарным знаком компании danfoss 73 75
- Hvac basic drive 76
- Mg18c450 vl 76
- Программирование руководство по проектированию привод vl 76
- Рисунок 6 76
- Является зарегистрированным товарным знаком компании danfoss 76
- Hvac basic drive 77
- Мастер настройки параметров разомкнутого контура номер и название диапазон значение по умолчанию функция 77
- Программирование руководство по проектированию привод vl 77
- Hvac basic drive 78
- Изменение значения этого параметра повлияет на установку других параметров 78
- Номер и название диапазон значение по умолчанию функция 78
- Примечание 78
- Программирование руководство по проектированию привод vl 78
- Hvac basic drive 79
- Номер и название диапазон значение по умолчанию функция 79
- Программирование руководство по проектированию привод vl 79
- Hvac basic drive 80
- Mg18c450 vl 80
- Мастер настройки параметров замкнутого контура 80
- Программирование руководство по проектированию привод vl 80
- Рисунок 6 80
- Является зарегистрированным товарным знаком компании danfoss 80
- Hvac basic drive 81
- Изменение значения этого параметра влияет на установку других параметров 81
- Мастер настройки параметров замкнутого контура номер и название диапазон значение по умолчанию функция 81
- Примечание 81
- Программирование руководство по проектированию привод vl 81
- Hvac basic drive 82
- Номер и название диапазон значение по умолчанию функция 82
- Программирование руководство по проектированию привод vl 82
- Hvac basic drive 83
- Настройка двигателя при помощи быстрого меню настройки двигателя можно выбрать необходимые параметры двигателя 83
- Номер и название диапазон значение по умолчанию функция 83
- Программирование руководство по проектированию привод vl 83
- Changes made внесенные изменения в списках внесенных изменений указаны все параметры которые были изменены относительно заводских установок в списках внесенных изменений указаны только измененные параметры в текущем изменяемом наборе 84
- Hvac basic drive 84
- Выберите fc 101 wizard closed loop setup motor setup или changes made затем нажмите ok 84
- Для входа в быстрое меню нажимайте кнопку menu меню до перемещения индикатора на дисплее на quick menu быстрое меню 84
- Для перехода между параметрами в меню нажимайте кнопки со стрелками 84
- Если значение параметра было возвращено к значению заводской установки такой параметр не указывается в списках внесенных изменений 84
- Изменение значения этого параметра влияет на установку других параметров 84
- Номер и название диапазон значение по умолчанию функция 84
- Примечание 84
- Программирование руководство по проектированию привод vl 84
- С помощью 84
- Чтобы выбрать параметр нажмите кнопку ok 84
- Main menu главное меню 85
- Быстрый перенос значений параметров между несколькими преобразователями частоты 85
- Внимание 85
- Примечание 85
- Считывание и программирование индексированных параметров 85
- Приведение преобразователя частоты в состояние с установками по умолчанию инициализация выполняется двумя способами 86
- Монтаж и настройка rs 485 87
- Настройки аппаратных средств преобразователя частоты 87
- Общие сведения 87
- Подключение сети 87
- Примечание 87
- Краткое описание fc протокола 88
- Настройка параметров преобразователя частоты для передачи по modbus 88
- Обеспечение эмс 88
- Примечание 88
- Пч с modbus rtu 88
- Адрес преобразователя частоты adr 89
- Длина телеграммы lge 89
- Конфигурация сети 89
- Настройка преобразователя частоты 89
- Состав символа байта 89
- Структура кадра сообщения по fc протоколу 89
- Структура телеграммы 89
- Поле данных 90
- Управляющий байт bcc 90
- Hvac basic drive 91
- Блок значения параметра состоит из 2 слов 4 байт и его значение зависит от поданной команды ak если блок pwe не содержит значения параметра главное 91
- В битах 0 11 пересылаются номера параметров функция соответствующего параметра определена в описании параметров в 6 программирование 91
- В битах 12 15 пересылаются команды параметров от главного устройства к подчиненному и возвращаются обработанные ответы подчиненного устройства главному 91
- В качестве индекса используется только младший байт 91
- Если команда не может быть выполнена подчиненное устройство посылает ответ команда 0111 не может быть выполнена и направляет в значении параметра следующее сообщение о неисправности 91
- Значение параметра pwe 91
- Индекс ind 91
- Индекс используется совместно с номером параметра для доступа к чтению записи параметров которые имеют индекс например 15 30 alarm log error code индекс состоит из 2 байтов младшего и старшего 91
- Монтаж и настройка rs 485 руководство по проектированию привод vl 91
- Номер параметра pnu 91
- Поле pke 91
- Поле pke содержит два субполя поле команды параметров ответа ak и поле номера параметра pnu 91
- Запись значения параметра 92
- Преобразование 92
- Примеры 92
- Слова состояния процесса pcd 92
- Типы данных поддерживаемые преобразователем частоты 92
- Допущения 93
- Краткое описание modbus rtu 93
- Примечание 93
- Считывание значения параметра 93
- Что уже должен знать пользователь 93
- Конфигурация сети 94
- Преобразователь частоты с modbus rtu 94
- Структура кадра сообщения modbus rtu 94
- Адресное поле 95
- Поле функции 95
- Поля начала останова 95
- Структура сообщения modbus rtu 95
- Hvac basic drive 96
- Адресация катушек и регистров 96
- В сети modbus все данные организуются в катушках и регистрах временного хранения катушки хранят 1 бит а регистры временного хранения хранят 2 байтовое слово т е 16 бит все адреса данных в сообщениях modbus рассматриваются как нулевые при первом появлении элемента данных к нему адресуются как к элементу номер 0 например катушка известная в программируемом контроллере как катушка 1 в поле адреса данных сообщения modbus имеет адрес катушка 0000 катушке с десятичным номером 127 присваивается адрес 007e 16 ричн десятичный номер 126 в поле адреса данных сообщения к регистру временного хранения 40001 адресуются как к регистру 0000 поле кода функции уже определяет операцию регистр временного хранения т е подразумевается 4xxxx к регистру временного хранения 40108 адресуются как к регистру 006b 16 ричн десятичный номер 107 96
- Монтаж и настройка rs 485 руководство по проектированию привод vl 96
- Поле данных 96
- Поле данных формируется с помощью групп из двух шестнадцатеричных цифр в диапазоне от 00 до ff образуется один символ rtu поле данных сообщений посылаемых главным устройством подчиненному содержит дополнительную информацию которую должно использовать подчиненное устройство для совершения действия определяемого кодом функции оно может содержать такие элементы как адреса катушки или регистра количество обрабатываемых элементов и счет текущих байтов данных в этом поле 96
- Поле контроля crc 96
- Сообщения содержат поле обнаружения ошибок с действием по методу циклического контроля избыточности crc поле crc проверяет содержимое всего сообщения это происходит независимо от того какой метод проверки четности используется для отдельных символов сообщения значение crc вычисляется передающим устройством которое прилагает поле проверки crc в качестве последнего поля сообщения принимающее устройство пересчитывает crc во время приема сообщения и сравнивает вычисленное значение с текущим значением принимаемым в поле crc если эти два значения не равны результатом будет тайм аут шины поле обнаружения ошибок содержит двоичное число из 16 бит образующих два 8 битовых байта когда это происходит сначала добавляется младший байт а затем старший старший байт crc последний байт посылаемый в сообщении 96
- Hvac basic drive 97
- Монтаж и настройка rs 485 руководство по проектированию привод vl 97
- Hvac basic drive 98
- В настоящем разделе описываются коды которые можно использовать в полях функций и данных сообщения modbus rtu 98
- Исключительные коды modbus 98
- Код наименова ние значение 98
- Коды функций поддерживаемые modbus rtu 98
- Монтаж и настройка rs 485 руководство по проектированию привод vl 98
- Полное описание структуры ответа исключительного кода приведено в разделе 7 поле функции 98
- Протокол modbus rtu поддерживает использование следующих кодов функций в поле функции сообщения 98
- Управление преобразователем частоты 98
- Ind индекс 99
- Доступ в параметрам 99
- Значения параметров 99
- Коэффициент преобразования 99
- Операции с параметрами 99
- Примеры 99
- Считывание состояния катушки 01 16 ричн 99
- Текстовые блоки 99
- Хранение данных 99
- Hvac basic drive 100
- Запрос запросное сообщение определяет катушку 65 управление записью параметра на которую направлено действие адреса катушек начинаются с нулевого т е адресом катушки 65 будет 64 форсировать данные 00 00 16 ричн выкл или ff 00 16 ричн вкл 100
- Запросное сообщение определяет форсируемые катушки от 17 до 32 уставка скорости 100
- Катушки и регистры явно направляются со смещением 1 в modbus таким образом катушка 33 направляется как катушка 32 100
- Монтаж и настройка rs 485 руководство по проектированию привод vl 100
- Описание эта функция вызывает включение или выключение катушки в случае циркулярной рассылки эта функция дает одинаковые задания катушкам во всех присоединенных подчиненных устройствах 100
- Ответ в нормальном ответе возвращается адрес подчиненного устройства код функции начальный адрес и количество форсированных катушек 100
- Ответ нормальным ответом является отражение запроса возвращенное после того как было форсировано состояние катушки 100
- Примечание 100
- Следуют в направлении старшего конца этого байта и от младшего к старшему в последующих байтах если число возвращенных катушек не кратно восьми остальные биты конечного байта данных заполнены нулями в направлении старшего конца байта поле счета байтов определяет число полный байтов данных 100
- Форсировать запись на несколько катушек 0f 16 ричн 100
- Форсировать запись на одну катушку 05 16 ричн 100
- Эта функция форсирует перевод катушек в последовательности либо в положение on вкл либо в положение off выкл в случае циркулярной рассылки эта функция дает одинаковые задания катушкам во всех присоединенных подчиненных устройствах 100
- Hvac basic drive 101
- Запрос запросное сообщение определяет начальный регистр и количество считываемых регистров адреса регистров начинаются с нулевого т е адресами регистров 1 4 будут 0 3 101
- Запрос запросное сообщение определяет устанавливаемое задание регистра адреса регистров начинаются с нулевого т е адресом регистра 1 будет 0 101
- Монтаж и настройка rs 485 руководство по проектированию привод vl 101
- Описание эта функция считывает содержимое регистров временного хранения в подчиненном устройстве 101
- Описание эта функция устанавливает значение в одном регистре временного хранения 101
- Ответ данные регистра в ответном сообщении формируются как два байта на каждый регистр с двоичным содержимым выровненным по правому краю внутри каждого байта у каждого регистра первый байт содержит старшие биты а второй байт младшие 101
- Ответ нормальным ответом является отражение запроса возвращенное после того как было передано содержимое регистра 101
- Пример 16 ричн 000088b8 35 000 15 гц 101
- Пример запись в 1 00 configuration mode регистр 1000 101
- Пример чтение 3 03 maximum reference регистр 03030 101
- Считать с регистров временного хранения 03 16 ричн 101
- Установка одного регистра 06 16 ричн 101
- Hvac basic drive 102
- Запрос запросное сообщение определяет устанавливаемые задания регистров адреса регистров начинаются с нулевого т е адресом регистра 1 будет 0 пример запроса установки двух регистров устанавливаемый параметр 1 24 motor current 738 7 38 а 102
- Командное слово соответствующее профилю пч 8 10 protocol fc profile 102
- Монтаж и настройка rs 485 руководство по проектированию привод vl 102
- Описание эта функция устанавливает значение в последовательности регистров временного хранения 102
- Ответ в нормальном ответе возвращается адрес подчиненного устройства код функции начальный адрес и количество установленных регистров 102
- Профиль управления пч danfoss 102
- Установка нескольких регистров 10 16 ричн 102
- Примечание 103
- Hvac basic drive 104
- Бит 01 привод готов бит 01 1 преобразователь частоты готов к работе но через цифровые входы или по последовательной связи подается команда останова выбегом 104
- Бит 11 1 реле 01 активизировано при условии что в параметре 5 40 function relay выбрано control word bit 11 36 104
- Бит 12 реле 02 бит 12 0 реле 02 не активизировано бит 12 1 реле 02 активизируется при условии что в параметре 5 40 function relay выбрано control word bit 12 37 104
- Бит 13 выбор набора бит 13 используется для выбора любого из 2 наборов параметров в соответствии с таблицей 104
- Бит 15 реверс бит 15 0 нет реверса бит 15 1 реверс при заводской настройке значение параметра 8 54 reversing select устанавливает управление реверсом с помощью цифрового входа бит 15 вызывает реверс только в том случае если выбран один из следующих вариантов последовательная связь логическое или или логическое и 104
- Значение параметра 8 55 set up select определяет как бит 13 логически объединяется с соответствующей функцией на цифровых входах 104
- Монтаж и настройка rs 485 руководство по проектированию привод vl 104
- Пояснение битов состояния бит 00 управление не готово готово бит 00 0 преобразователь частоты отключается бит 00 1 система управления преобразователя частоты готова но не гарантируется получение питания силовым блоком при питании системы управления от внешнего источника 24 в 104
- Слово состояния соответствующее профилю пч stw 8 30 protocol профиль пч 104
- Эта функция возможна только в том случае если в параметре 0 10 active set up выбран вариант multi set ups 9 104
- Hvac basic drive 107
- Mg18c450 vl 107
- Задание и mav масштабируются следующим образом 107
- Значение задания скорости передается в как относительное значение в процентах значение пересылается в виде 16 битного слова в целых числах 0 32767 значение 16384 4000 в 16 ричном формате соответствует 100 отрицательные числа форматируются с помощью двоичного дополнения текущая выходная частота mav масштабируется таким же образом как и задание по шине 107
- Значение задания скорости передачи по шине 107
- Монтаж и настройка rs 485 руководство по проектированию привод vl 107
- Рисунок 7 5 107
- Рисунок 7 6 107
- Является зарегистрированным товарным знаком компании danfoss 105 107
- Hvac basic drive 108
- Общие технические требовани руководство по проектированию привод vl 108
- Общие технические требования и устранение неисправностей 108
- Питание от сети 3 x 200 240 в перем тока 108
- Таблицы сведений о питании от сети 108
- Hvac basic drive 109
- Общие технические требовани руководство по проектированию привод vl 109
- Питание от сети 3 x 380 480 в перем тока 109
- Преобразователь частоты pk37 pk75 p1k5 p2k2 p3k0 p4k0 p5k5 p7k5 p11k p15k p18k p22k p30k p37k p45k p55k p75k p90k 109
- Hvac basic drive 110
- Общие технические требовани руководство по проектированию привод vl 110
- Преобразователь частоты pk37 pk75 p1k5 p2k2 p3k0 p4k0 p5k5 p7k5 p11k p15k p18k p22k p30k p37k p45k p55k p75k p90k 110
- Hvac basic drive 111
- Общие технические требовани руководство по проектированию привод vl 111
- Питание от сети 3 x 380 480 в перем тока 111
- Преобразователь частоты pk75 p1k5 p2k2 p3k0 p4ko p5k5 p7k5 p11k p15k p18k p11k p15k p18k p22k p30k p37k p45k p55k p75k p90k 111
- Hvac basic drive 112
- Общие технические требовани руководство по проектированию привод vl 112
- Преобразователь частоты pk75 p1k5 pk2k2 pk3k o pk4k o pk5k 5 pk7k 5 p11k p15k p18k pk11 k pk15 k p18k p22k p30k p37k p45k p55k p75k p90k 112
- Hvac basic drive 113
- Общие технические требовани руководство по проектированию привод vl 113
- Питание от сети 3 x 525 600 в перем тока 113
- Общие технические требования 114
- Hvac basic drive 117
- Акустический шум 117
- Акустический шум преобразователя частоты создается тремя источниками 117
- Время нарастания мкс 117
- Встроенным вентилятором 117
- Длина кабеля м линейное напряжение переменного тока в 117
- Дросселем фильтра вч помех 117
- Катушками индуктивности в промежуточной цепи постоянного тока 117
- Кв du dt kв мкс 117
- Общие технические требовани руководство по проектированию привод vl 117
- Типоразмер уровень дба 117
- Hvac basic drive 118
- Время нарастания мкс 118
- Длина кабеля м линейное напряжение переменного тока в 118
- Кв du dt kв мкс 118
- Общие технические требовани руководство по проектированию привод vl 118
- Hvac basic drive 119
- Время нарастания мкс 119
- Длина кабеля м линейное напряжение переменного тока в 119
- Кв du dt kв мкс 119
- Общие технические требовани руководство по проектированию привод vl 119
- Hvac basic drive 120
- Mg18c450 vl 120
- Общие технические требовани руководство по проектированию привод vl 120
- Рисунок 8 200 в ip20 h1 0 25 0 75 квт 120
- Рисунок 8 200 в ip20 h2 2 2 квт 120
- Рисунок 8 200 в ip20 h3 3 7 квт 120
- Рисунок 8 400 в ip20 h1 0 37 1 5 квт 120
- Рисунок 8 400 в ip20 h2 2 2 4 0 квт 120
- Снижение номинальных характеристик в соответствии с температурой окружающего воздуха и частотой коммутации 120
- Температура окружающего воздуха измеренная за 24 часа должна быть ниже максимальной температуры окружающего воздуха по крайней мере на 5 с если преобразователь частоты работает при высокой температуре окружающей среды длительный выходной ток должен быть уменьшен 120
- Является зарегистрированным товарным знаком компании danfoss 120
- 4 6 8 10 12 121
- Hvac basic drive 121
- Mg18c450 vl 121
- Общие технические требовани руководство по проектированию привод vl 121
- Рисунок 8 0 400 в ip20 h5 18 5 22 квт 121
- Рисунок 8 1 200 в ip20 h6 15 18 5 квт 121
- Рисунок 8 200 в ip20 h4 5 5 7 5 квт 121
- Рисунок 8 200 в ip20 h5 11 квт 121
- Рисунок 8 400 в ip20 h3 5 5 7 5 квт 121
- Рисунок 8 400 в ip20 h4 11 15 квт 121
- Является зарегистрированным товарным знаком компании danfoss 119 121
- 4 6 8 10 12 122
- Hvac basic drive 122
- Mg18c450 vl 122
- Общие технические требовани руководство по проектированию привод vl 122
- Рисунок 8 2 400 в ip20 h6 30 37 квт 122
- Рисунок 8 3 400 в ip20 h6 45 квт 122
- Рисунок 8 4 600 в ip20 h6 22 30 квт 122
- Рисунок 8 5 200 в ip20 h7 22 30 квт 122
- Рисунок 8 6 400 в ip20 h7 55 75 квт 122
- Рисунок 8 7 600 в ip20 h7 45 55 квт 122
- Является зарегистрированным товарным знаком компании danfoss 122
- 4 6 8 10 12 123
- Hvac basic drive 123
- Mg18c450 vl 123
- Общие технические требовани руководство по проектированию привод vl 123
- Рисунок 8 0 600 в ip20 h8 75 90 квт 123
- Рисунок 8 1 600 в ip20 h9 2 2 3 квт 123
- Рисунок 8 2 600 в ip20 h9 5 5 7 5 квт 123
- Рисунок 8 3 600 в ip20 h10 11 15 квт 123
- Рисунок 8 8 200 в ip20 h8 37 45 квт 123
- Рисунок 8 9 400 в ip20 h8 90 квт 123
- Является зарегистрированным товарным знаком компании danfoss 121 123
- 4 6 8 10 12 124
- Hvac basic drive 124
- Mg18c450 vl 124
- Общие технические требовани руководство по проектированию привод vl 124
- Рисунок 8 4 400 в ip54 i2 0 75 4 0 квт 124
- Рисунок 8 5 400 в ip54 i3 5 5 7 5 квт 124
- Рисунок 8 6 400 в ip54 i4 11 18 5 квт 124
- Рисунок 8 7 400 в ip54 i5 11 18 5 квт 124
- Рисунок 8 8 400 в ip54 i6 22 30 квт 124
- Рисунок 8 9 400 в ip54 i6 37 квт 124
- Является зарегистрированным товарным знаком компании danfoss 124
- Hvac basic drive 125
- Mg18c450 vl 125
- Общие технические требовани руководство по проектированию привод vl 125
- Рисунок 8 0 400 в ip54 i7 45 55 квт 125
- Рисунок 8 1 400 в ip54 i8 75 90 квт 125
- Является зарегистрированным товарным знаком компании danfoss 123 125
