7 Монтаж и настройка RS-485
7.1.1 Общие сведения
RS-485 —
интерфейс двухпроводной шины,
совместимый с топологией многоабонентской сети, в
которой узлы могут подключаться по шине или через
ответвительные кабели от общей магистральной линии.
Всего к одному сегменту сети может быть подключено
до 32 узлов.
Сегменты сети разделены ретрансляторами.
ПРИМЕЧАНИЕ
Каждый
ретранслятор действует как узел внутри
сегмента, в котором он установлен. Каждый узел в
составе данной сети должен иметь уникальный адрес,
не повторяющийся в остальных сегментах.
Замкните
каждый сегмент на обоих концах, используя
либо конечный переключатель (S801) преобразователей
частоты, либо оконечную резисторную схему со
смещением. Всегда используйте экранированную витую
пару (STP) и следуйте общепринятым способам монтажа.
Важно обеспечить низкий импеданс при заземлении
экрана в каждом узле, в том числе на высоких частотах.
Для этого присоедините экран к земле по большой
поверхности, например с помощью кабельного зажима
или проводящего кабельного уплотнения. Может
потребоваться применение кабелей выравнивания
потенциалов с целью создания одинакового потенциала
по всей сети, особенно в установках с кабелями
большой длины.
Для предотвращения несогласования импедансов
всегда используйте во всей сети кабели одного типа.
Подключайте двигатель к преобразователю частоты
экранированным кабелем.
Кабель Экранированная витая пара (STP)
Импеданс 120 Ом
Длина
кабеля
не более 1200 м (включая ответвительные
линии)
Не
более 500 м между станциями
Таблица 7.1
7.1.2 Подключение сети
Подключите преобразователь частоты к сети RS-485
следующим
образом (см. также схему):
1. Подключите сигнальные провода к клеммам 68
(P+) и 69 (N-) на главной плате управления
преобразователя частоты.
2. Подключите экран кабеля к кабельным
зажимам.
ПРИМЕЧАНИЕ
Для снижения помех между проводниками
рекомендуется использовать экранированные кабели и
витые пары.
61 68 69
N
P
COMM. GND
130BB795.10
Рисунок 7.1
7.1.3 Настройки
аппаратных средств
преобразователя частоты
Для
замыкания шины RS-485 используйте оконечный
dip-переключатель на главной плате управления
преобразователя частоты.
130BB966.10

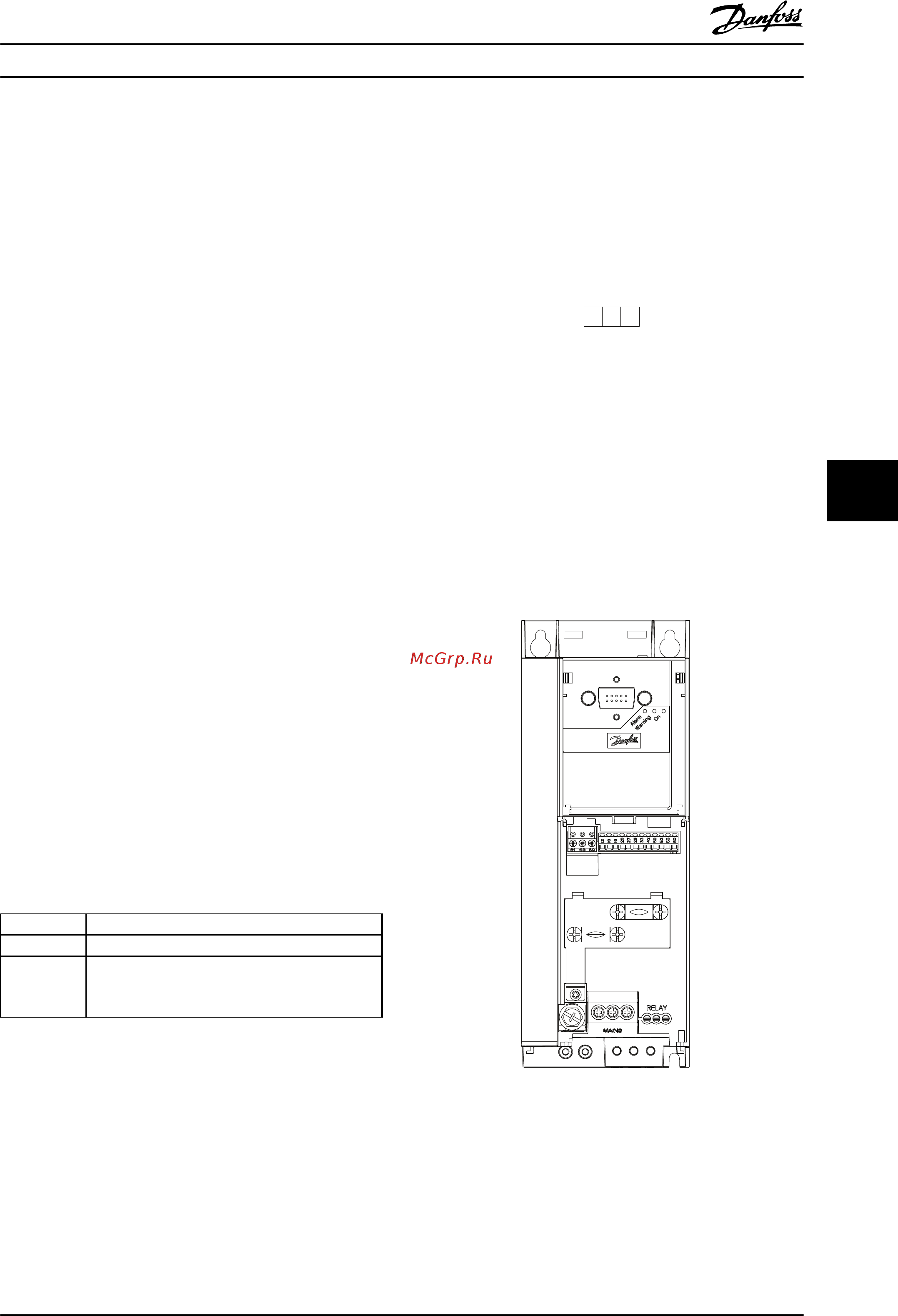

Рисунок 7.2 Заводская
установка переключателя
Заводская
установка DIP-переключателя: OFF (ВЫКЛ.).
Монтаж и настройка RS-485
Руководство по проектированию Привод VLT
®
HVAC Basic Drive
MG18C450 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
85
7 7
