130BC299.10
7
3
2
5
1
8
4
6

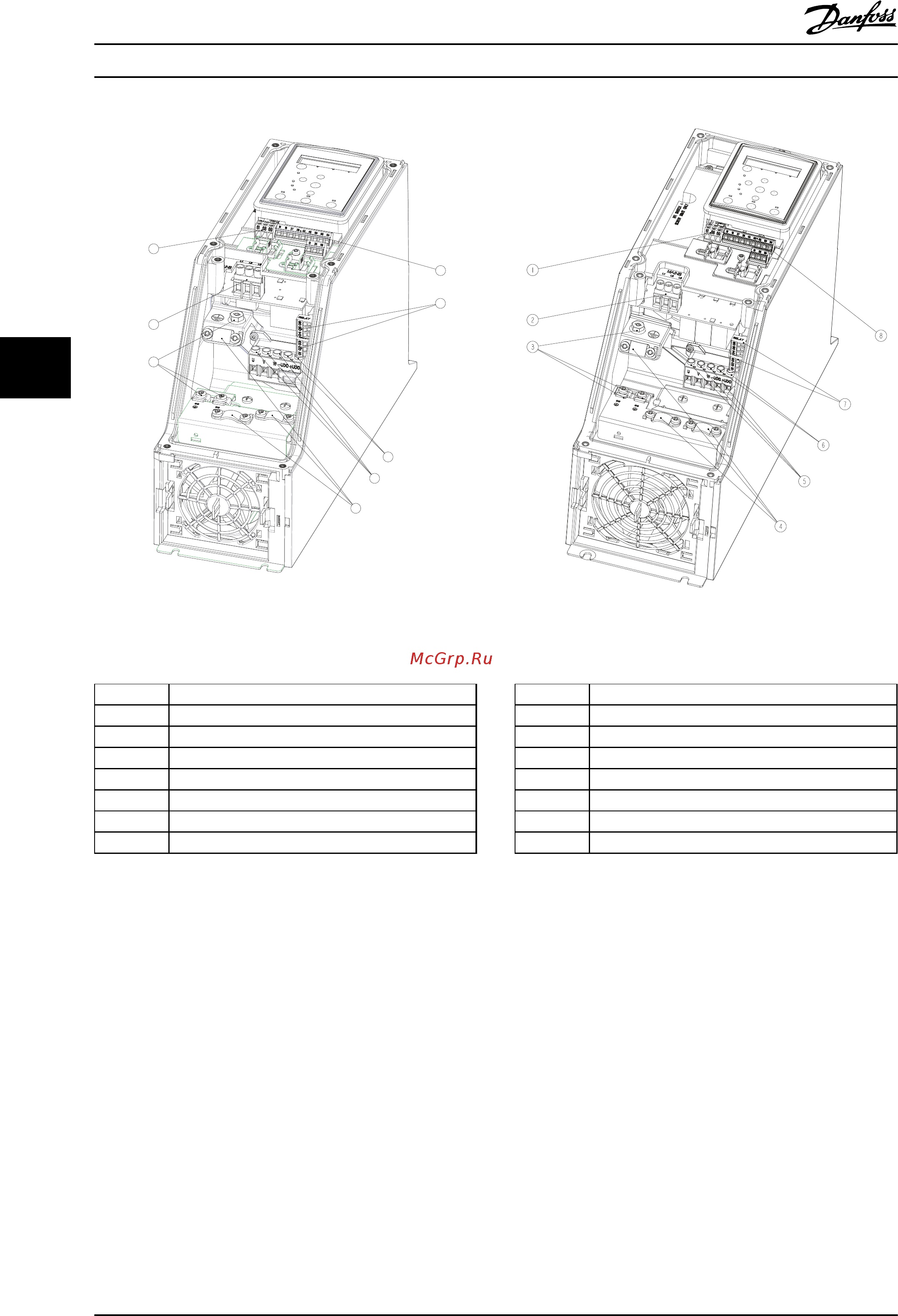

Рисунок 5.12 Габарит корпуса I2
IP54 380–480 В 0,75–4,0 кВт
1 RS-485
2 Вх. линия
3 Земля
4 Зажимы
для проводов
5 Двигатель
6 UDC
7 Реле
8 Входы/выходы
Таблица 5.13
130BC201.10
Рисунок 5.13 Габарит корпуса I3
IP54 380–480 В 5,5–7,5 кВт
1 RS-485
2 Вх. линия
3 Земля
4 Зажимы
для проводов
5 Двигатель
6 UDC
7 Реле
8 Входы/выходы
Таблица 5.14
Монтаж
Руководство по проектированию Привод VLT
®
HVAC Basic Drive
64 MG18C450 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
55
