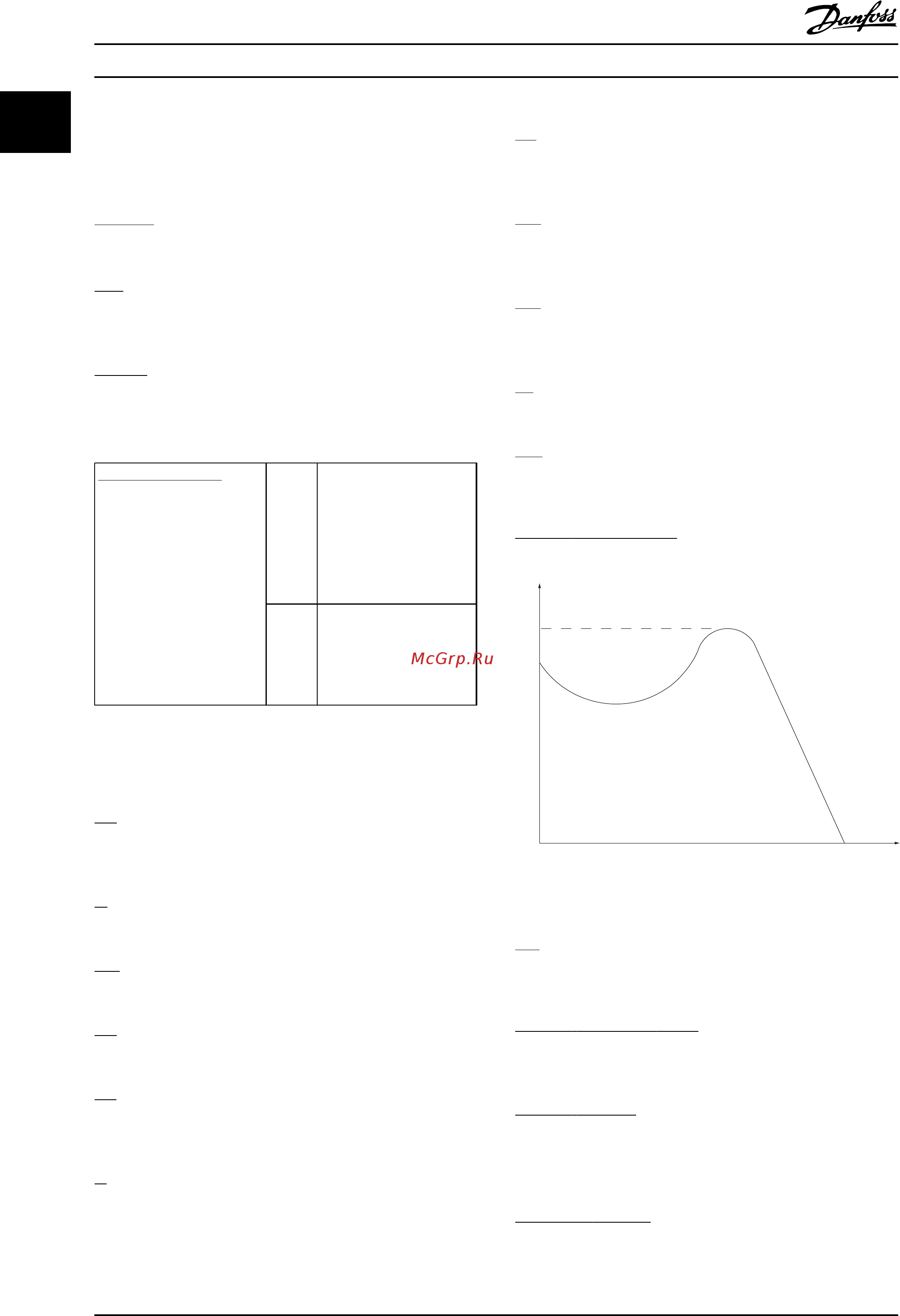

1.1.5 Определения
Преобразователь частоты
IVLT,MAX
Максимальный
выходной ток.
I
VLT,N
Номинальный
выходной ток, обеспечиваемый
преобразователем частоты.
U
VLT, MAX
Максимальное выходное напряжение.
Вход
Команда управления
Подключенный
двигатель
можно запускать и
останавливать с помощью
панели местного
управления LCP и
цифровых входов.
Функции делятся на 2
группы.
Функции группы 1 имеют
более высокий приоритет,
чем функции группы 2.
Группа
1
Сброс, останов выбегом,
сброс и останов
выбегом, быстрый
останов, торможение
постоянным током,
останов и кнопка «Off»
(Выкл.).
Группа
2
Пуск, импульсный пуск,
реверс,
реверс и пуск,
фиксация частоты и
фиксация выходной
частоты
Таблица 1.4
Двигатель
f
JOG
Частота
двигателя в случае активизации функции
фиксации частоты (через цифровые клеммы).
f
M
Частота
двигателя.
f
MAX
Максимальная частота двигателя.
f
MIN
Минимальная частота двигателя.
f
M,N
Номинальная
частота двигателя (данные из паспортной
таблички).
I
M
Ток двигателя.
I
M,N
Номинальный ток двигателя (данные из паспортной
таблички).
n
M,N
Номинальная
скорость двигателя (данные из
паспортной таблички).
P
M,N
Номинальная
мощность двигателя (данные из
паспортной таблички).
U
M
Мгновенное значение напряжения двигателя.
U
M,N
Номинальное
напряжение двигателя (данные из
фирменной таблички).
Момент опрокидывания
175ZA078.10
Pull-out
rpm
Torque
Рисунок 1.1
η
VLT
КПД панели местного управления (LCP) определяется
отношением выходной мощности к входной.
Команда запрещения пуска
Команда
останова, которая относится к группе команд
управления 1, см. эту группу.
Команда останова
См.
команды управления.
Задания
Аналоговое задание
Сигнал,
подаваемый на аналоговые входы 53 или 54,
может представлять собой напряжение или ток.
Как пользоваться этим Руков...
Руководство по проектированию Привод VLT
®
HVAC Basic Drive
6 MG18C450 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
