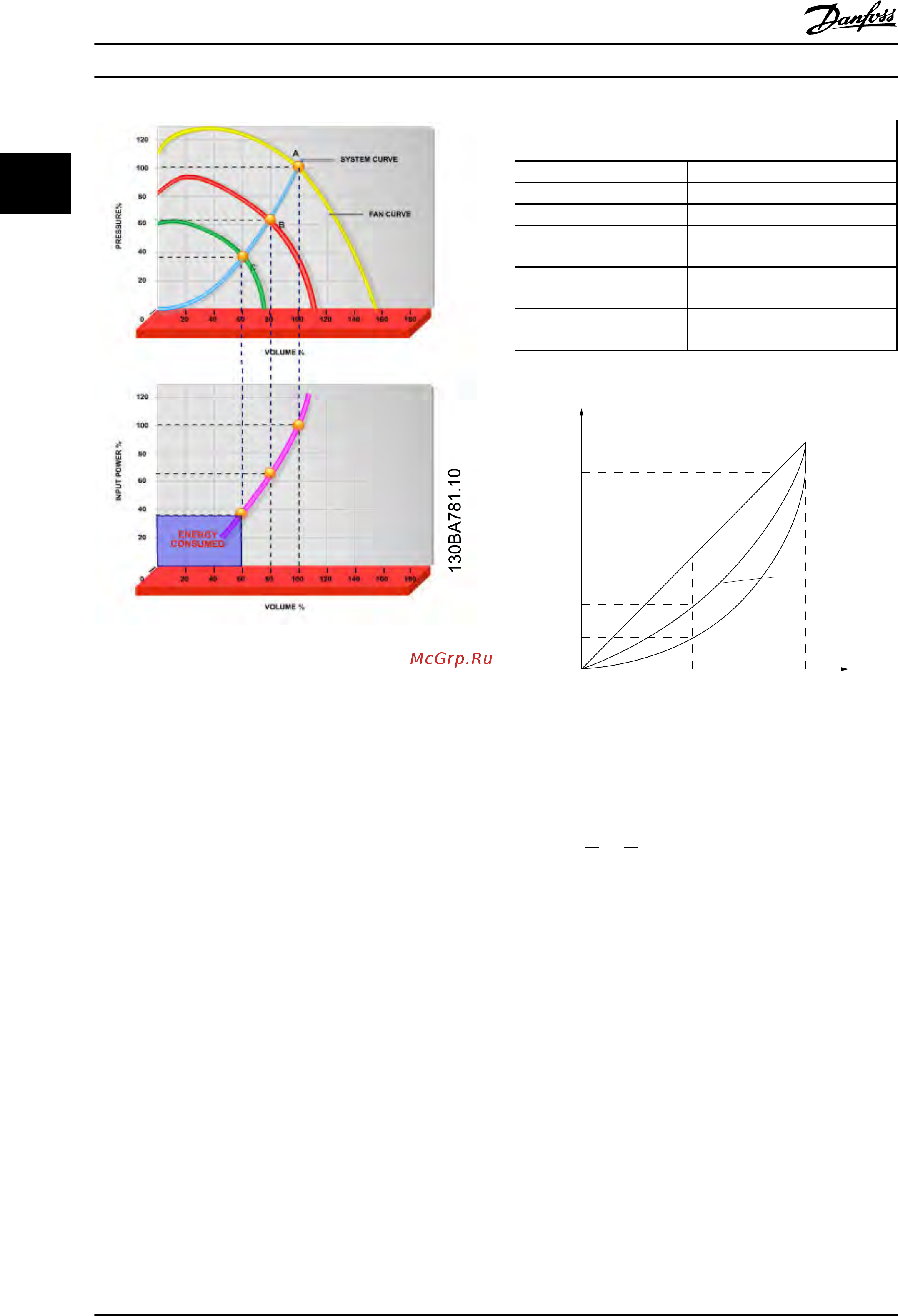

Рисунок 2.2 Если
использовать преобразователи частоты для
снижения мощности вентиляторов до 60%, в типовых
условиях применения можно сэкономить до 50%
электроэнергии.
2.6.3 Пример энергосбережения
Как показано на Рисунок
2.3, управление расходом
осуществляется с помощью изменения количества
оборотов в минуту. При уменьшении скорости только
на 20% относительно номинальной скорости расход
уменьшается также на 20%. Это происходит потому, что
расход прямо пропорционален числу оборотов. В то же
время, потребление электроэнергии снижается на 50%.
Если рассматриваемая система предназначена для
обеспечения 100-процентного расхода лишь в течение
нескольких дней в году, а в остальное время расход
составляет менее 80%, количество сэкономленной
электроэнергии даже превышает 50%.
На
Рисунок 2.3 показана зависимость расхода, давления и
энергопотребления от числа оборотов.
Q = расход P = мощность
Q
1
= номинальный расход P
1
= номинальная мощность
Q
2
= пониженный расход P
2
= пониженная мощность
H = давление n = регулируемая скорость
вращения
H
1
= номинальное
давление
n
1
= номинальная скорость
вращения
H
2
= пониженное давление n
2
= пониженная скорость
вращения
Таблица 2.4 Законы
пропорционального управления
n
100%
50%
25%
12,5%
50% 100%
80%
80%
175HA208.10
Power ~n
3
Pressure ~n
2
Flow ~n
Рисунок 2.3 Законы
пропорционального управления
Расход
:
Q
1
Q
2
=
n
1
n
2
Давление
:
H
1
H
2
=
(
n
1
n
2
)
2
Мощность
:
P
1
P
2
=
(
n
1
n
2
)
3
2.6.4 Сравнение показателей экономии
энергоресурсов
Решение
с использованием преобразователя частоты от
компании Danfoss обеспечивает существенное
энергосбережение по сравнению с традиционными
решениями по энергосбережению. Это связано с тем,
что преобразователь частоты способен управлять
скоростью вентилятора в зависимости от термической
нагрузки на систему, а также тем, что преобразователь
частоты оборудован встроенным устройством,
позволяющим преобразователю функционировать в
качестве Системы управления зданием (BMS).
На Рисунок 2.5 показаны типичные показатели
энергосбережения, которых можно достичь с помощью
3 широко известных решений, когда нагрузка на
вентилятор уменьшается до 60%.
Введение в Привод VLT® HVAC...
Руководство по проектированию Привод VLT
®
HVAC Basic Drive
14 MG18C450 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
