В условиях высокой температуры и влажности
коррозионные газы, такие как соединения серы, азота и
хлора,
вызывают химические процессы в компонентах
преобразователя частоты.
Возникающие химические реакции быстро воздействуют
на электронные компоненты и приводят к их
повреждению. В таких условиях следует устанавливать
оборудование в шкафах с вентиляцией свежим
воздухом, благодаря чему агрессивные газы удаляются
из преобразователя частоты.
Средством дальнейшей защиты в таких зонах является
нанесение покрытия на печатные платы, что можно
заказать дополнительно.
ПРИМЕЧАНИЕ
Установка
преобразователей частоты в агрессивной
среде увеличивает опасность остановок
преобразователя и значительно уменьшает срок его
службы.
Перед установкой преобразователя частоты проверьте
окружающий
воздух на содержание жидкостей, частиц и
газов. Это производится наблюдением состояния
установок, уже работающих в этих условиях. Типичными
признаками присутствия вредных взвешенных
жидкостей является наличие на металлических частях
воды, масла или коррозии.
На монтажных шкафах и на имеющемся электрическом
оборудовании часто можно видеть чрезмерное
количество пыли. Одним из признаков наличия
агрессивных газов в воздухе является потемнение
медных шин и концов кабелей имеющихся установок.
2.5 Вибрационные и ударные
воздействия
Преобразователь частоты испытан в соответствии с
методикой,
основанной на указанных ниже стандартах.
Преобразователь частоты удовлетворяет требованиям,
предъявляемым к блокам, монтируемым на стене или
на полу в производственных помещениях, а также в
щитах управления, закрепляемым болтами на стене или
на полу.
IEC/EN 60068-2-6 Вибрация (синусоидальная) —
1970
IEC/EN 60068-2-64 Вибрация, случайные вибрации в
широком
диапазоне частот
Таблица 2.3
2.6 Преимущества
2.6.1 Использование преобразователя
частоты
дляуправления
вентиляторами и насосами
Преимуществом преобразователя частоты является то,
что
центробежные вентиляторы и насосы регулируются
с учетом законов пропорциональности для таких
вентиляторов и насосов. Для получения более
подробной информации см. 2.6.3 Пример
энергосбережения.
2.6.2 Явное преимущество —
энергосбережение
Явное
преимущество использования преобразователя
частоты для управления скоростью вентиляторов или
насосов заключается в достигаемом сбережении
электроэнергии.
По сравнению с другими системами и технологиями
управления, преобразователь частоты является
энергетически оптимальной системой управления
вентиляторами и насосами.

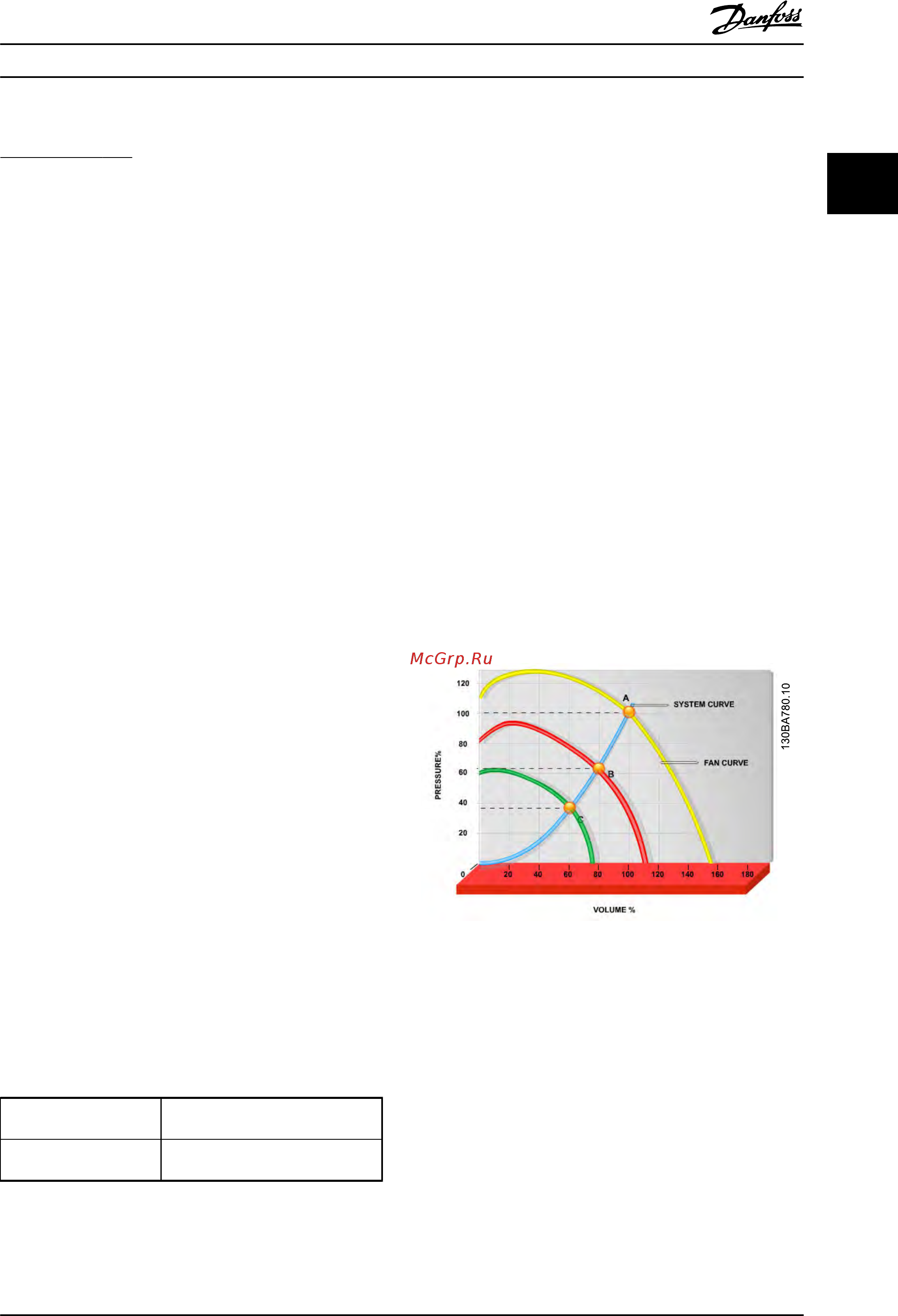

Рисунок 2.1 На
графике показаны кривые вентиляторов (A, B
и C) для их уменьшенной производительности.
Введение в Привод VLT® HVAC...
Руководство по проектированию Привод VLT
®
HVAC Basic Drive
MG18C450 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
13
2 2
