2.6.12 Переменный объем
воздуха
Системы с переменным объемом
воздуха (системы VAV)
используются как для управления вентиляцией, так и
для регулирования температуры в соответствии с
потребностями здания. Наиболее энергетически
эффективными системами кондиционирования воздуха
зданий считаются централизованные системы VAV.
Применение централизованных систем вместо
распределенных может обеспечить более высокую
эффективность.
Эффективность достигается за счет использования
более мощных вентиляторов и охладителей, которые
имеют более высокий КПД, чем маломощные
электродвигатели и распределенные охладители с
воздушным охлаждением. Снижение требований к
техническому обслуживанию также способствует
экономии.
2.6.13 Решение
с использованием VLT
Хотя
заслонки и входные направляющие устройства
поддерживают постоянное давление в системе
воздуховодов, применение преобразователя частоты
экономит гораздо больше энергии и упрощает всю
установку. Вместо того чтобы создавать искусственное
падение давления или снижать КПД вентилятора для
обеспечения необходимого расхода и давления в
системе, преобразователь частоты уменьшает скорость
вращения вентилятора.
Центробежные устройства, какими являются
вентиляторы, действуют по законам центробежных сил.
Это означает, что вентиляторы уменьшают создаваемые
ими давление и расход при снижении скорости
вращения. Это существенно уменьшает
энергопотребление.
Чтобы исключить необходимость использования
дополнительных регуляторов, можно использовать ПИ-
регулятор Привод VLT
®
HVAC Basic Drive.

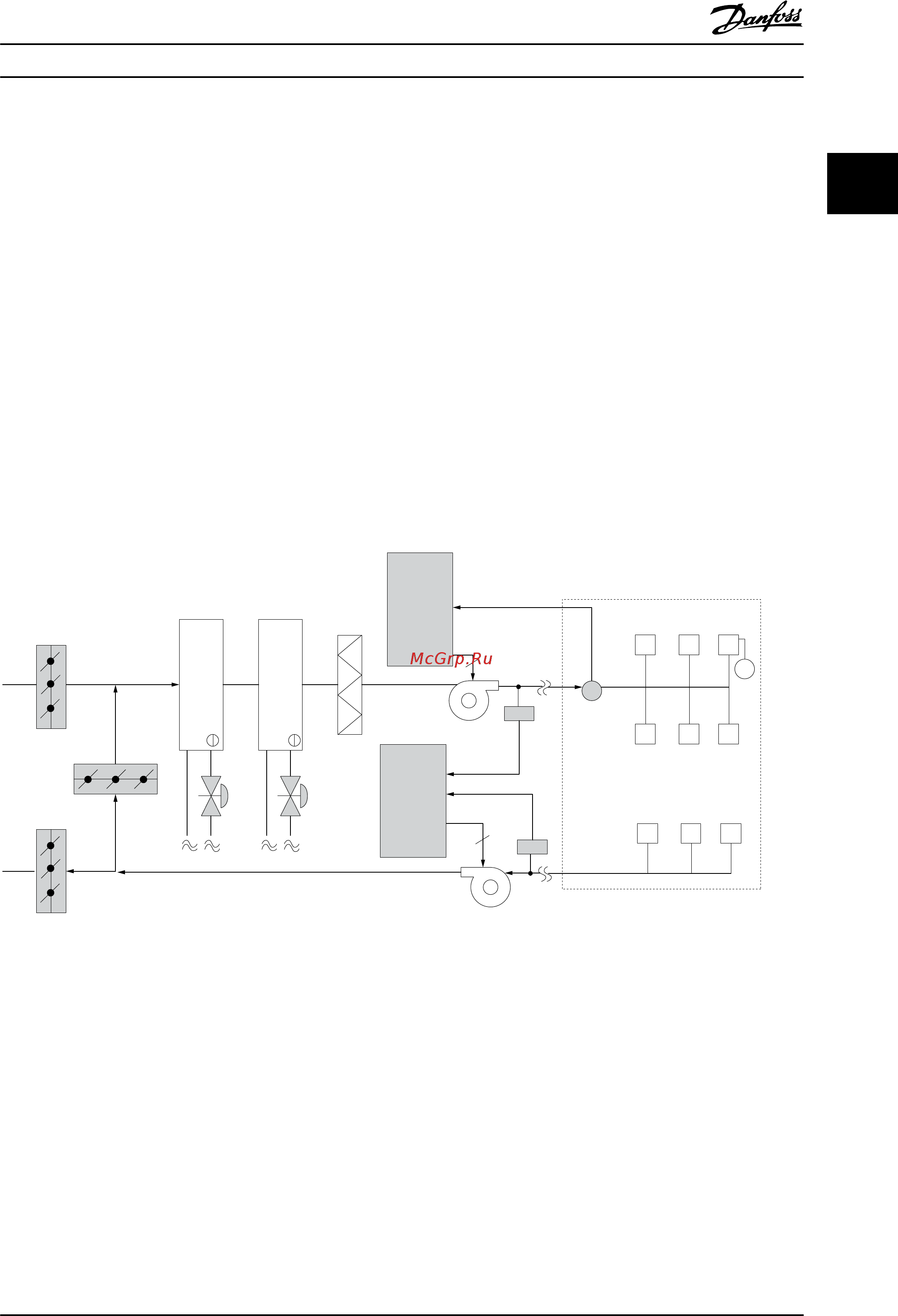

Frequency
converter
Frequency
converter
D1
D2
D3
Cooling coil
Heating coil
Filter
Pressure
signal
Supply fan
VAV boxes
Flow
Flow
Pressure
transmitter
Return fan
3
3
T
130BB455.10
Рисунок 2.11
Введение в Привод VLT® HVAC...
Руководство по проектированию Привод VLT
®
HVAC Basic Drive
MG18C450 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
19
