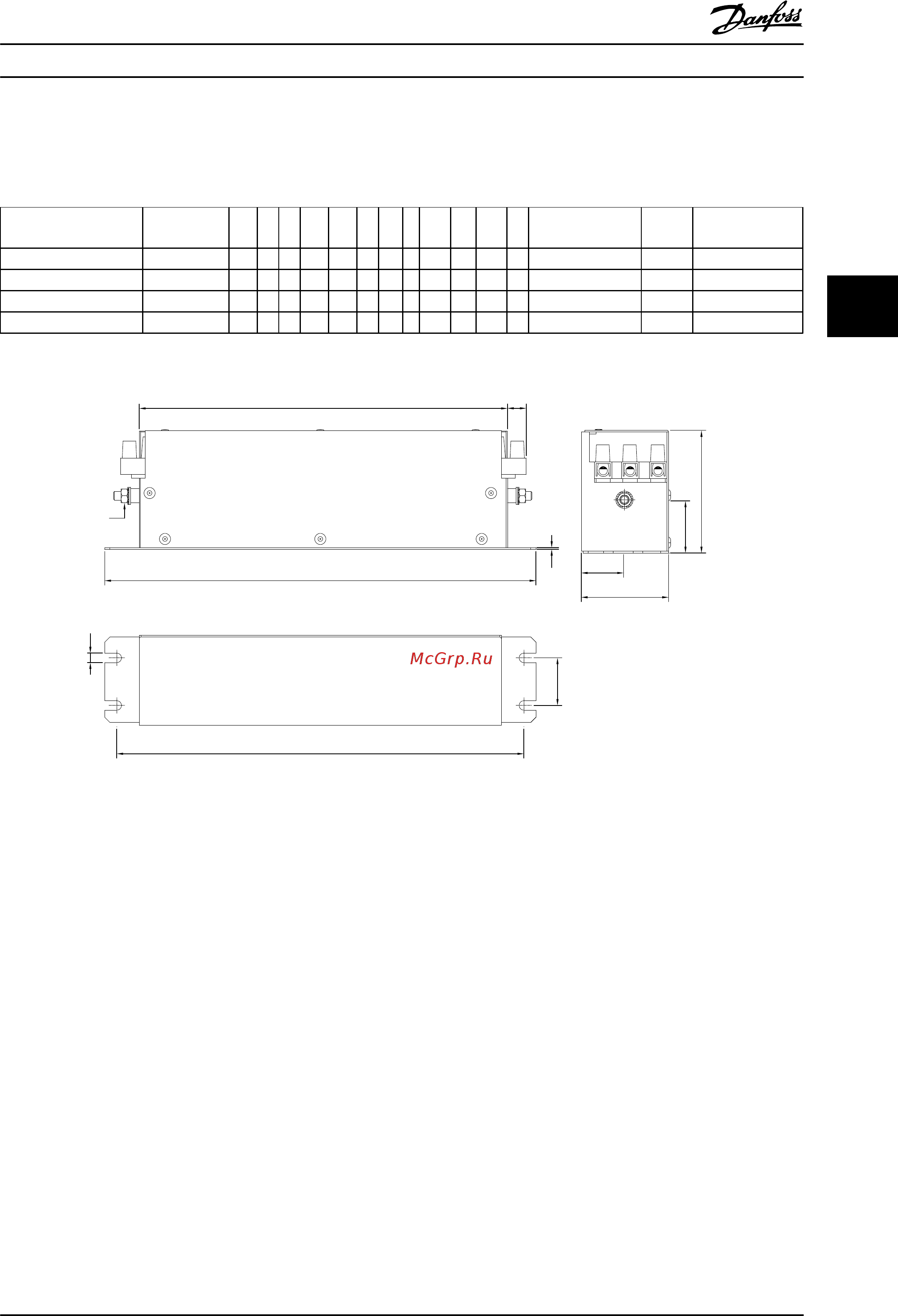

4.2.3 Внешний
фильтр ВЧ-помех
Внешние
фильтры на соответствие A1 (50 метров)/B1 (20 метров)
Мощность [кВт]
Типоразмер
380–480 В
Тип A B C D E F G H I J K L1 Крутящий
момент [Нм]
Вес [кг] Номер для
заказа
0.37-2.2 FN3258-7-45 190 40 70 160 180 20 4,5 1 10,6 M5 20 31 0.7-0.8 0,5 132B0244
3–7,5 FN3258-16-45 250 45 70 220 235 25 4,5 1 10,6 M5 22,5 31 0.7-0.8 0,8 132B0245
11-15 FN3258-30-47 270 50 85 240 255 30 5,4 1 10,6 M5 25 40 1.9-2.2 1,2 132B0246
18,5–22 FN3258-42-47 310 50 85 280 295 30 5,4 1 10,6 M5 25 40 1.9-2.2 1,4 132B0247
Таблица 4.7
H
B
K
C
A
D
J
G
E
F
l
1
L
1
130BC247.10
Рисунок 4.2
Заказ
Руководство по проектированию Привод VLT
®
HVAC Basic Drive
MG18C450 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
53
4 4
