Операция 4
Подключите
кабель к преобразователю частоты.
130BB778.10
Рисунок 3.4
ПРИМЕЧАНИЕ
Используйте
самонарезающие винты из комплекта для
крепления соединителя к преобразователю частоты с
моментом затяжки 1,3 Н·м.

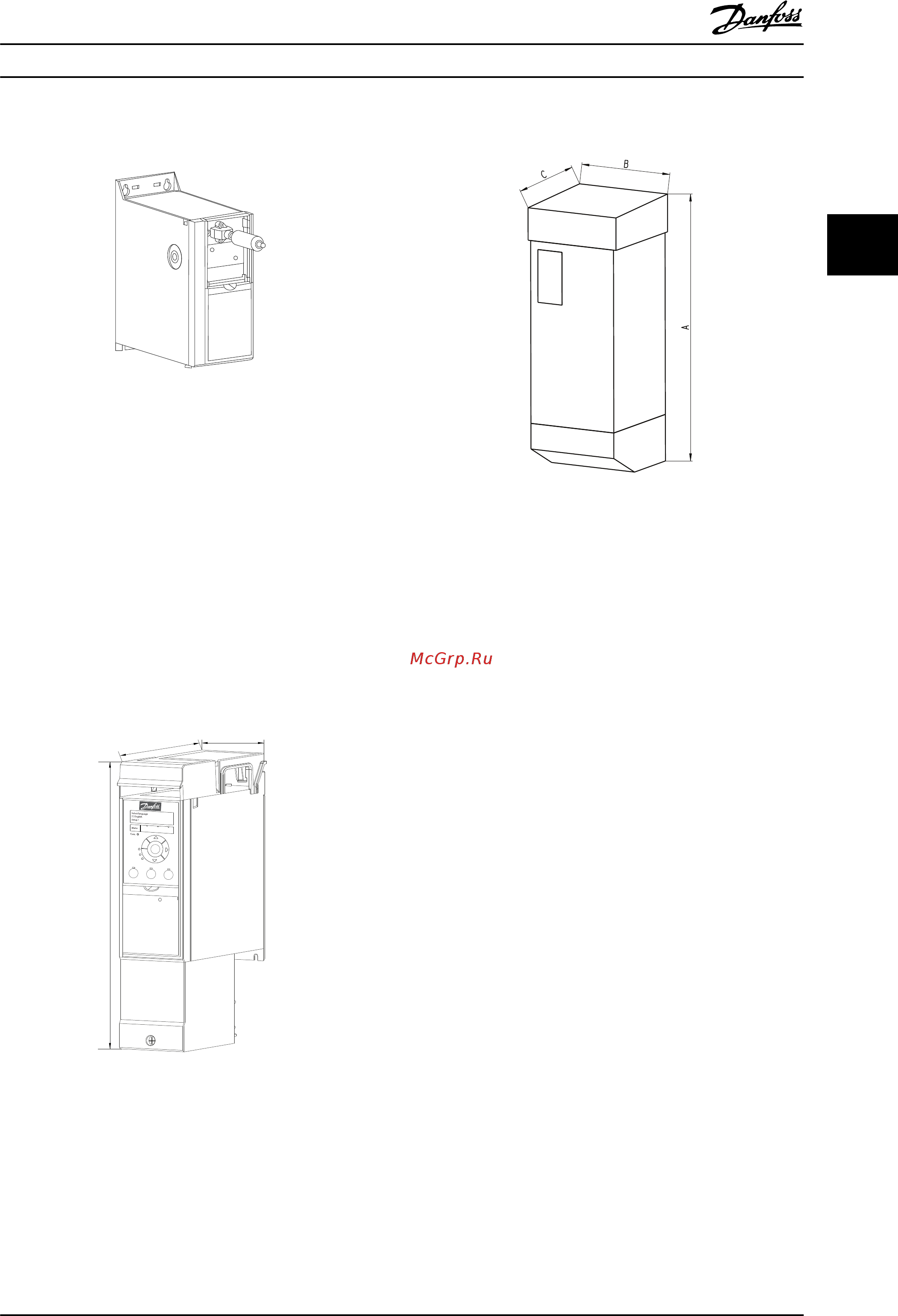

3.1.3 Комплект корпуса IP21/ТИП 1
IP21/ТИП 1 —
дополнительный элемент корпуса для
блоков IP20.
Если используется комплект принадлежностей для
корпуса, блок IP20 должен быть доработан так, чтобы
соответствовать корпусу IP21/ТИП 1.
H1-H5
130BB902.11
VLT
HVAC Basic Drive
A
B
C
OK
Alarm
Warn.
On
B
a
c
k
Hand
On
O
Reset
Auto
On
Status
Quick
Menu
Main
Menu
R
Рисунок 3.5
H6-H8
130BB903.10
Рисунок 3.6
Выбор Привод VLT® HVAC Basi...
Руководство по проектированию Привод VLT
®
HVAC Basic Drive
MG18C450 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
47
3 3
