SMPS
130BB896.10
1
2
3
a
M

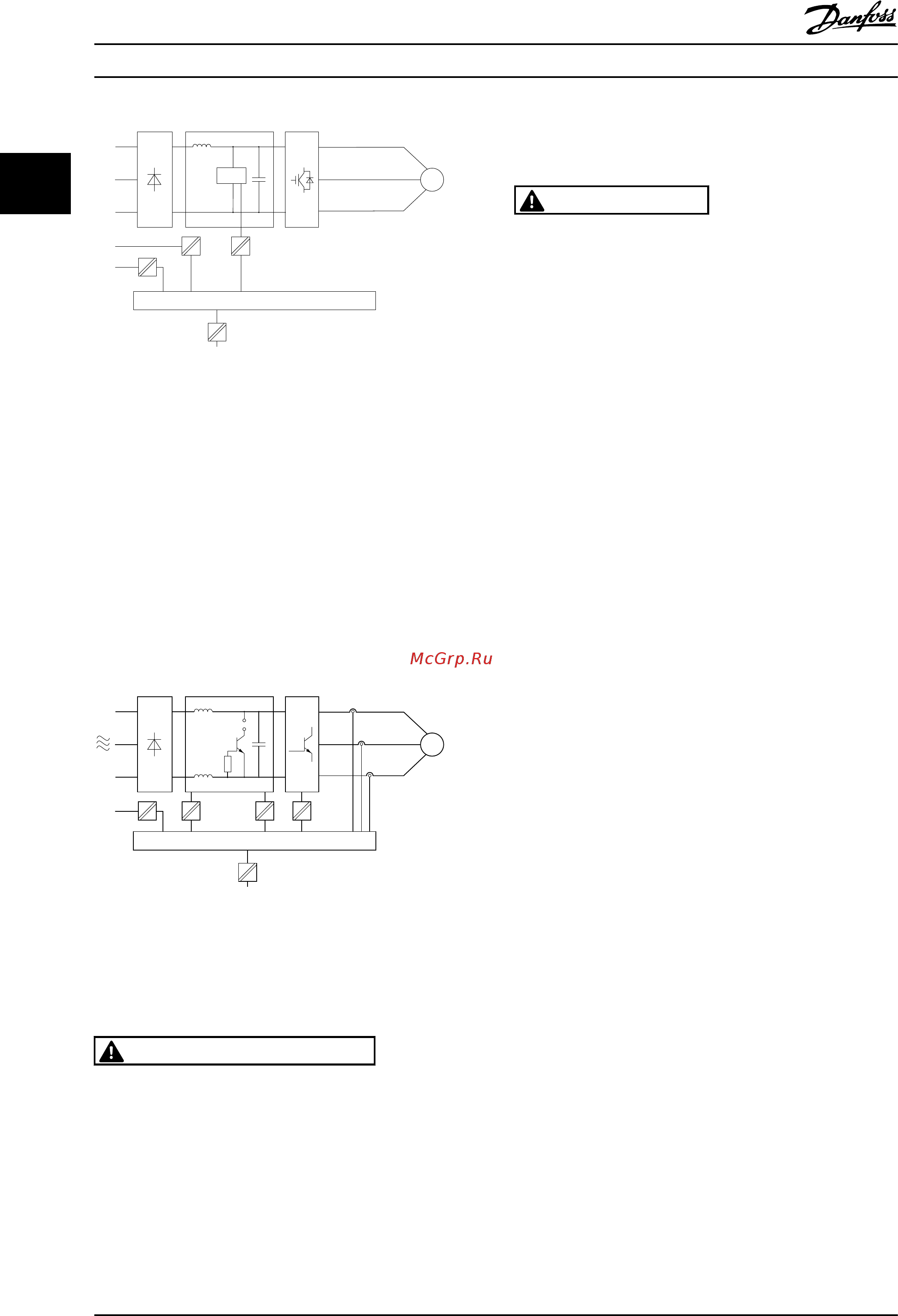

Рисунок 2.25 Гальваническая
развязка
30–90 кВт
1. Источник питания (SMPS) с изоляцией сигнала
UDC, характеризующего напряжение в
промежуточной цепи.
2. Устройства управления транзисторами IGBT
(запускающие трансформаторы/оптопары).
3. Измерительные преобразователи тока.
4. Внутренние цепи мягкого заряда, фильтров ВЧ-
помех и устройств для измерения
температуры.
5. Заказные реле.
130BB901.10
1
3
24
5
a
M
Рисунок 2.26 Гальваническая
развязка
Функциональная
гальваническая развязка (см.
Рисунок 2.25) предназначена для стандартного
интерфейса шины RS 485.
ПРЕДУПРЕЖДЕНИЕ
Монтаж на большой
высоте над уровнем моря:
В случае высоты над уровнем моря более 2 км
обратитесь в Danfoss по вопросам требований PELV.
2.10 Ток утечки на землю
ВНИМАНИЕ!
ВРЕМЯ
РАЗРЯДКИ
Прикосновение к токоведущим частям может привести
к смертельному исходу — даже если оборудование
отключено от сети.
Убедитесь также, что отключены все прочие входные
напряжения, такие как системы разделения нагрузки
(подключение промежуточной цепи постоянного тока), а
также подключение двигателя для кинетического
резервирования.
Прежде чем касаться токоведущих частей, выдержите
паузу не менее той, которая указана в разделе Меры
предосторожности для обеспечения безопасности.
Более короткий промежуток времени допускается
только в том случае, если это указано на паспортной
табличке конкретного блока.
ПРИМЕЧАНИЕ
Ток утечки
Ток утечки на землю превышает 3,5 мА. Для
обеспечения надежности механического крепления
заземляющего кабеля к зажиму заземления сечение
кабеля должно быть не менее 10 мм², или же
заземление должно быть выполнено двумя штатными
проводами заземления, присоединенными отдельно.
Датчик остаточного тока
Это устройство может создавать постоянный ток в
защитном проводнике. Там, где датчик остаточного тока
(RCD) используется для защиты в случае прямого или
непрямого контакта, на стороне питания должен
устанавливаться датчик остаточного тока RCD только
типа B. В противном случае, необходимо предпринять
другие защитные мероприятия, например, отделение от
среды с помощью двойной или усиленной изоляции
или изоляция от системы питания с применением
трансформатора. См. также примечание Защита от
поражения электрическим током MN90G202.
Защитное заземление и применение датчиков
остаточного тока (RCD) должны соответствовать
государственным и местным нормам и правилам.
Введение в Привод VLT® HVAC...
Руководство по проектированию Привод VLT
®
HVAC Basic Drive
42 MG18C450 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
22
