10

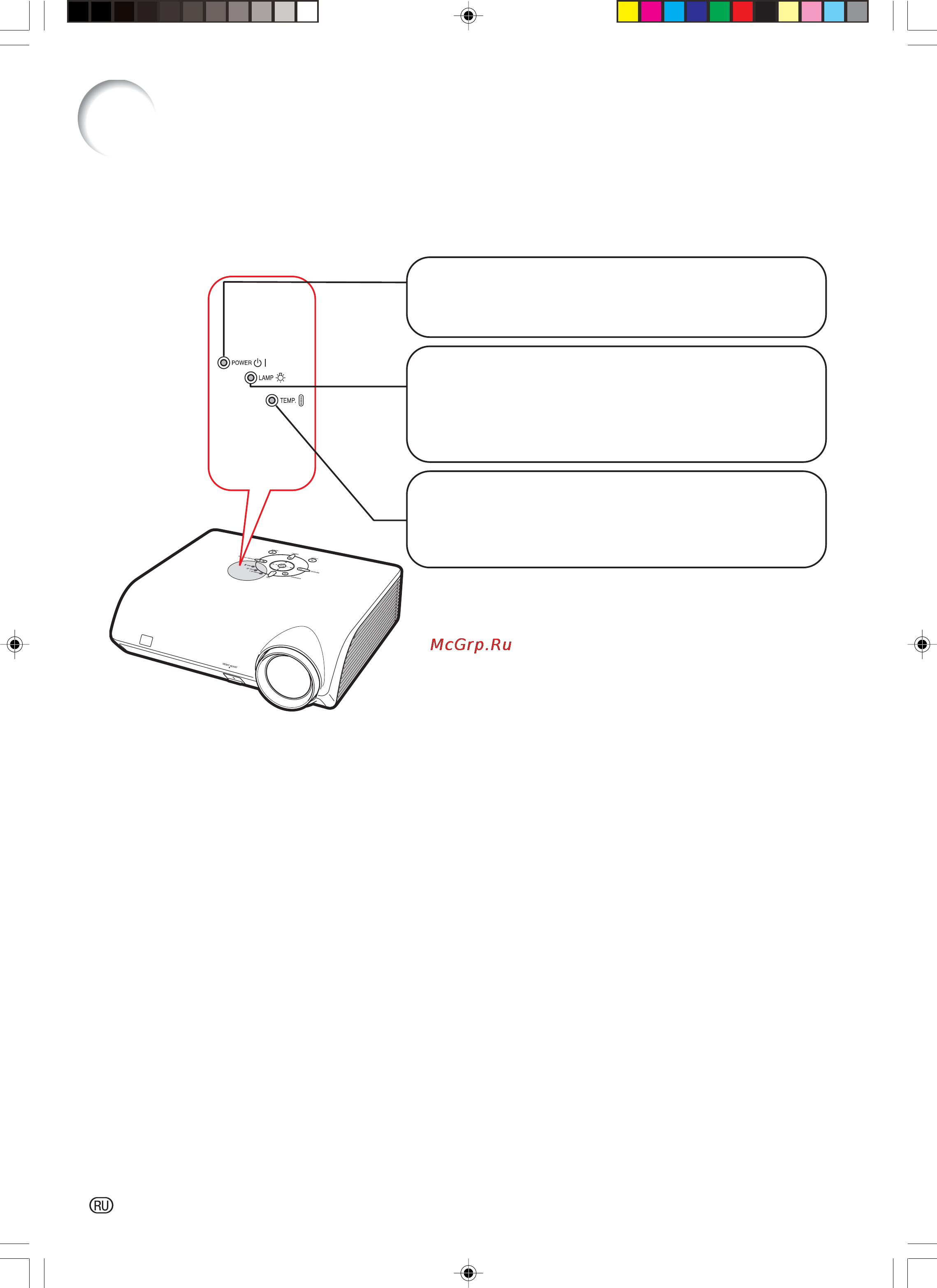

Сведения об индикаторах проектора
Наименование узлов и органов управления
Индикатор включения проектора
Горит красным светом
...
Обычный режим (Ожидание)
Горит зеленым светом
...
Обычный режим (Включено)
Индикатор повышения температуры
Выключен
...
Обычный режим
Горит красным светом
...
Тeмпература внутри аппарата
выше нормы (См. стр. 54)
Индикатор лампы
Горит зеленым светом
...
Обычный режим
Мигает зеленым светом
...
Лампа прогревается или погасла
.
Горит красным светом
...
Лампа погасла из=за неполадок или
ее нужно заменить (См. стр. 54)
