Sharp XV-Z2000 [24/70] Подключение к видеооборудованию
![Sharp XV-Z2000 [24/70] Подключение к видеооборудованию](/views2/1056014/page24/bg18.png)
22
Разъем INPUT 5
15%контактный DVI адаптер D%sub
(приобретается отдельно: AN%A1DV)
RGB выход
RGB кабель
(приобретается отдельно)
DVD плейер и т.п.
4
3
2
Переключите на
“VIDEO”
1
Разъем INPUT 5
15%контактный DVI адаптер D%sub
(приобретается отдельно: AN%A1DV)
15%контактный 3 RCA кабель D%sub
(приобретается отдельно: AN%C3CP2)
Аналоговый
компонентный
выход
DVD плейер и т.п.
4
3
2
Переключите на
“VIDEO”
1

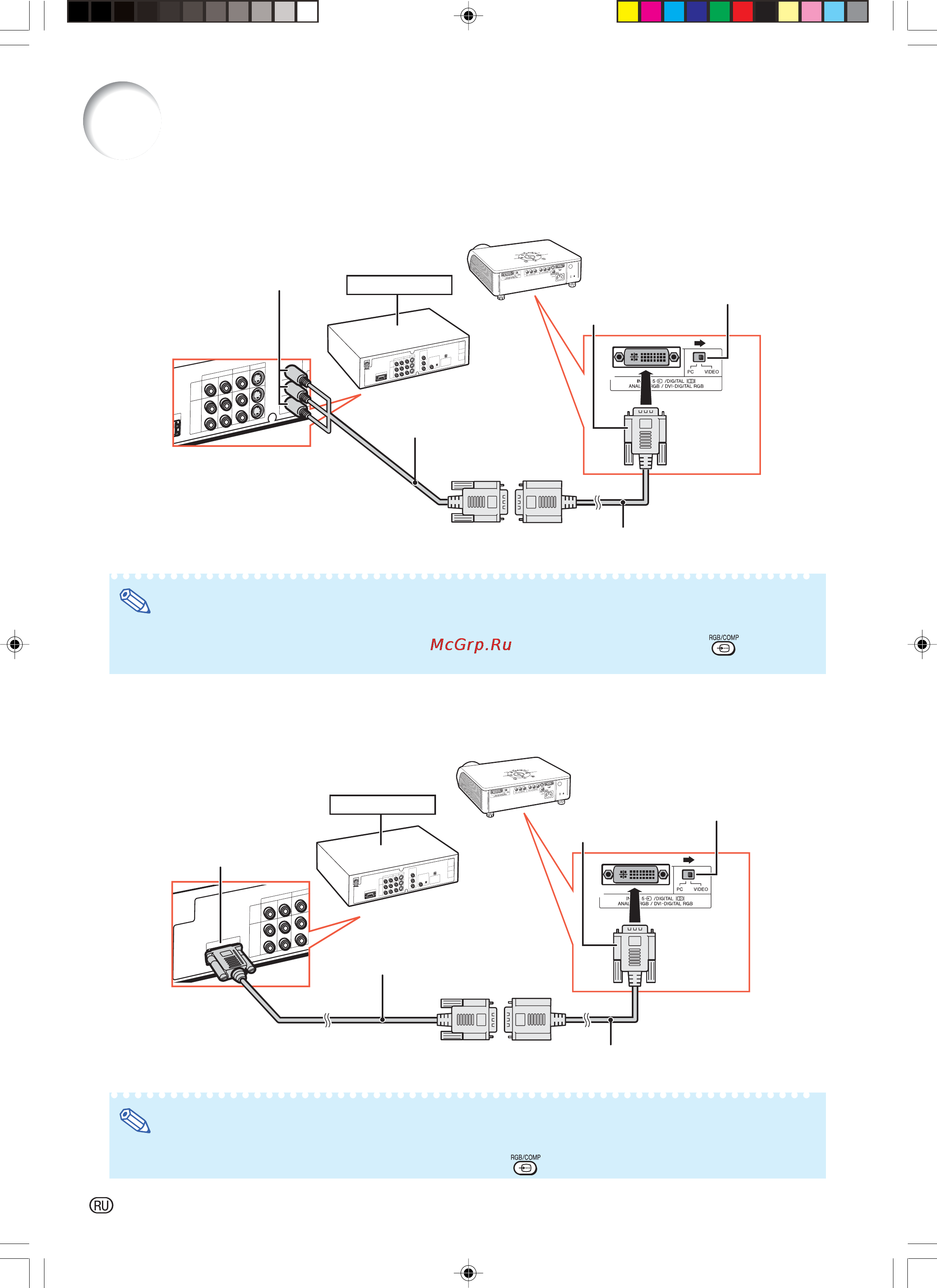

Подключение видеооборудования с выходом RGB (вход INPUT 5)
• Перед подключением кабеля переключите тип цифрового входа на “VIDEO”.
Подключение к видеооборудованию
Примечание
•Для данного соединения в качестве типа сигнала (“Signal Type”) из меню экранных сообщений
(OSD menu) выберите “RGB” или нажмите на кнопку
пульта ДУ (см. стр. 48).
Подключение компонентного видеооборудования к входу DVI проектора (вход INPUT 5)
• Перед подключением кабеля переключите тип цифрового входа на “VIDEO”.
Примечание
•Для данного соединения в качестве типа сигнала (“Signal Type”) из меню экранных сообщений
(OSD menu) выберите “Component” (“Компонентный”) или нажмите на кнопку
пульта ДУ
(см. стр. 48).
Untitled-20 16.12.2004, 21:2822
