29
Основные операции
INPUT 1 INPUT 2 INPUT 3
INPUT 5 INPUT 4
DIGITAL

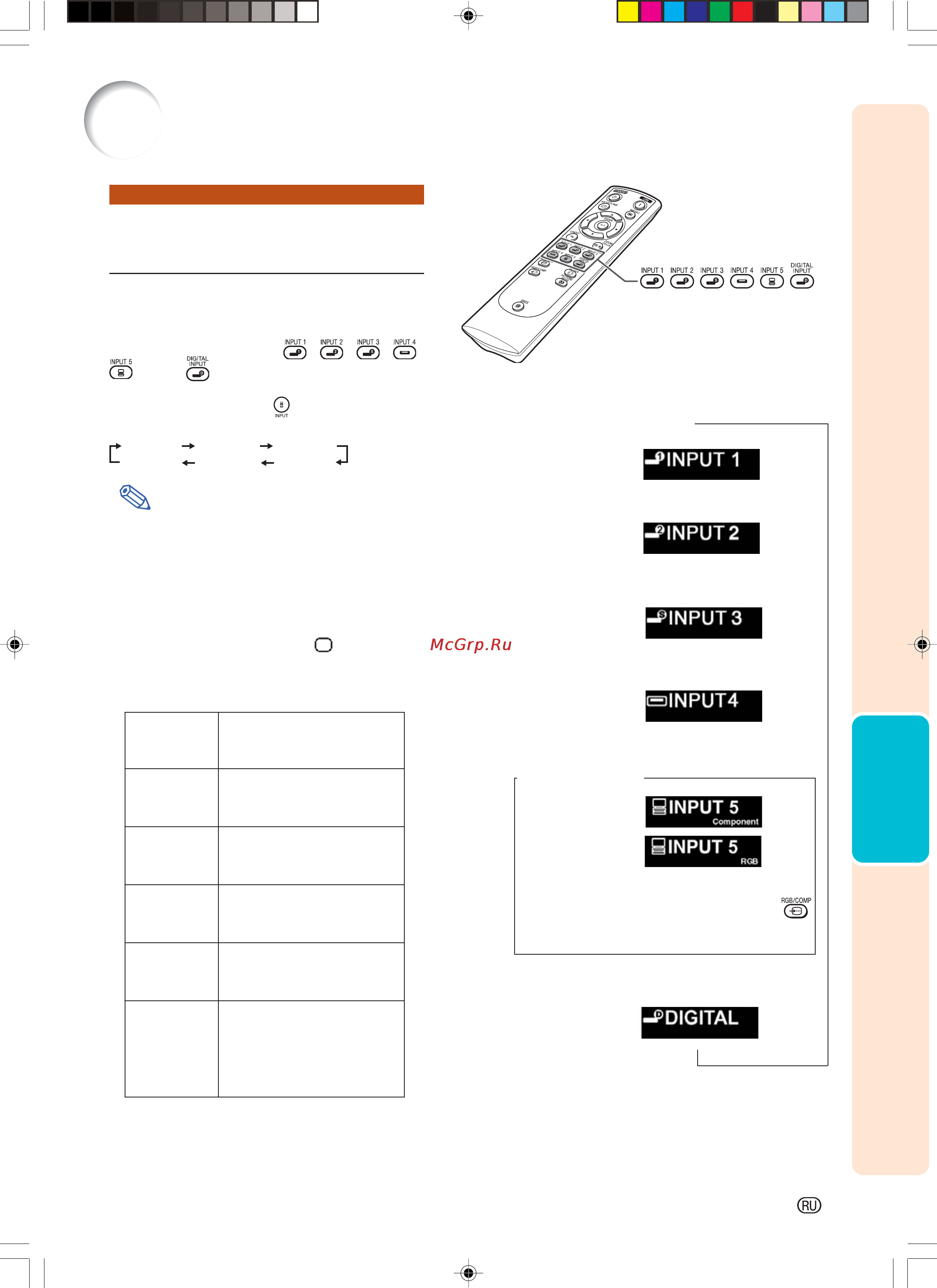

Проецирование изображения
Переключение на нужный
режим входа
Выберите для подключаемого
устройства нужный режим входа.
Нажимая на кнопку , , , ,
или пульта ДУ, выберите
режим входа.
•
При нажатии кнопки проектора режим
переключается в последовательности:
Примечание
•Если сигнал отсутствует на входе, на
дисплее появится “NO SIGNAL”. Если
проектор не был настроен на
принимаемый сигнал, на дисплее Вы
увидите индикацию “NOT REG.”.
•Режим входа INPUT не появится на
дисплее, если “OSD Display” в меню
“Options”
установлен на “
(OFF)” (см.
стр. 47).
О режиме входа INPUT
▼
Экранный дисплей режима INPUT (Пример)
➝
➝➝
Использся для проецирования
изображений с оборудования,
подключенного ко входу INPUT 1.
Использся для проецирования
изображений с оборудования,
подключенного ко входу INPUT 2.
Использся для проецирования
изображений с оборудования,
подключенного ко входу INPUT 3.
Использся для проецирования
изображений с оборудования,
подключенного ко входу INPUT 4.
Использся для проецирования
изображений с оборудования,
подключенного ко входу INPUT 5.
Использся для проецирования
изображений с оборудования,
оборудованного выходом DVI или
RGB, подключенным ко входу
INPUT 5.
INPUT 1
(Компонентный)
INPUT 2
(
Компонентный
)
INPUT 3
(SVideo)
INPUT 4
(Видео)
INPUT 5
(Компонентный/
RGB)
DIGITAL
Режим INPUT 1
Компонентный
выход
Режим INPUT 2
Компонентный
выход
Режим INPUT 3
Выход S*Video
Режим INPUT 4
Видеовыход
Режим INPUT 5
Компонентный
RGB
•Для переключения на компонентный и
RGB режим входа, нажмите кнопку
пульта ДУ или выберите тип сигнала
(“Signal Type”) в меню “Options”.
➝➝
Режим DIGITAL
➝
Кнопки INPUT 1, 2, 3, 4, 5
и DIGITAL INPUT
