![Sharp XV-Z2000 [52/70] Примечание](/img/pdf.png)

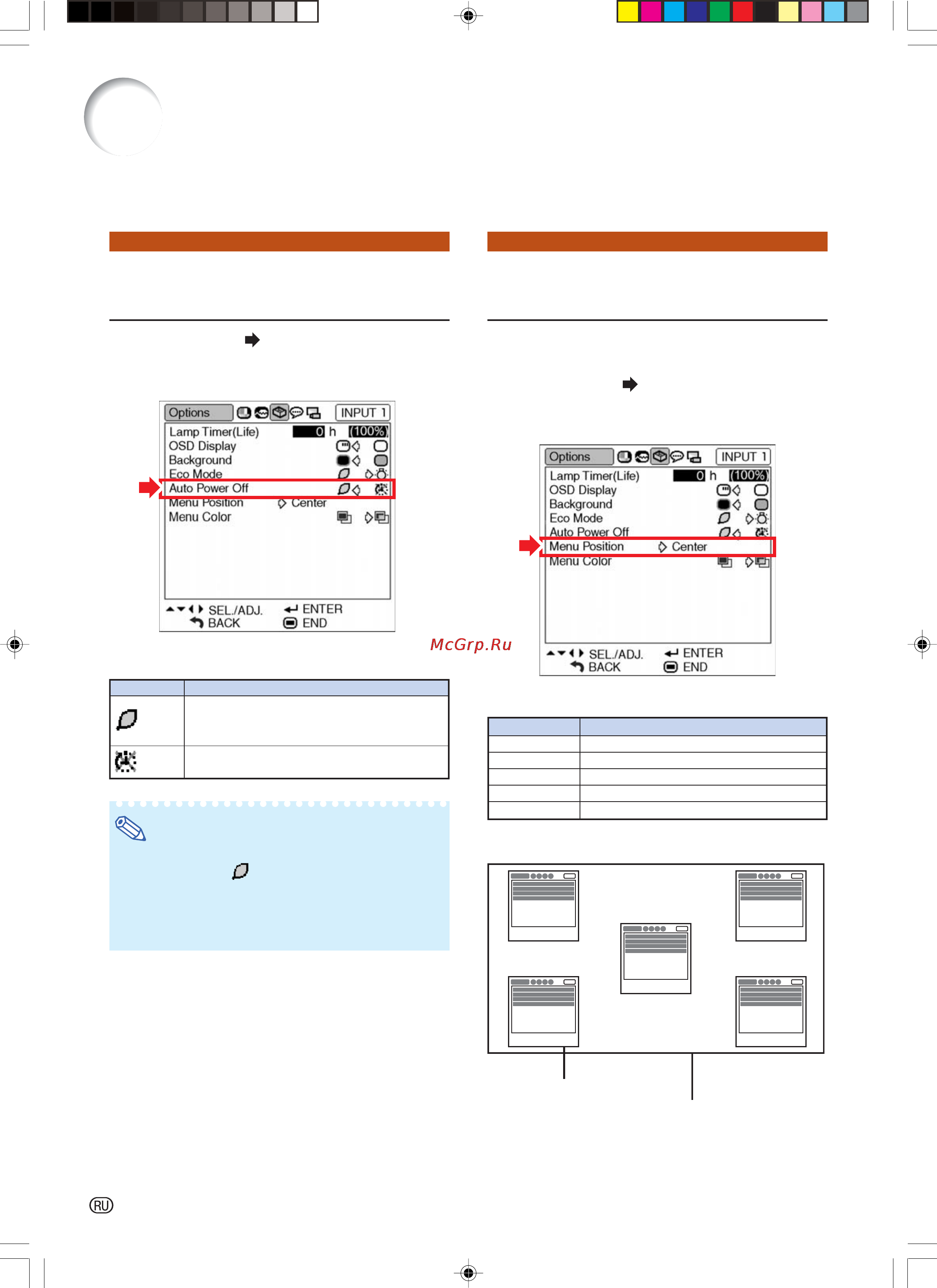

Sharp XV-Z2000 [52/70] Примечание
![Sharp XV-Z2000 [52/70] Примечание](/views2/1056014/page52/bg34.png)
50
По центру
Вверху
справа
Внизу
справа
Вверху
слева
Внизу
слева
Экранное меню
Дисплей
Позиции экранного меню на дисплее
Функция автоматического
выключения питания
Операция с меню Стр. 40
Примечание
•При установке функции автоматического
выключения на “ ” (ON) за 5 минут до
переключения проектора в режим ожидания на
экране появится сообщение “Enter STANDBY
mode in X min.”, указывая на то, сколько минут
остается до переключения.
Выбор положения
экранного меню на дисплее
Функция позволяет выбрать нужное положение
экранного меню на дисплее.
Операция с меню Стр. 40
Использование меню “Options”
Пример: Экранное меню "Options"
для режима INPUT 1
Описание автоматического выключения питания
Описание
Проектор автоматически переключается
в режим ожидания, если сигнал не
определяется 15 минут или дольше.
Функция автоматического выключения
не активизируется.
Позиции
(ON)
(OFF)
Пример: Экранное меню "Options"
для режима INPUT 1
Описание положений меню на экране
Описание
Появляется в центре экрана.
Появляется в верхнем правом углу экрана.
Появляется в нижнем правом углу экрана.
Появляется в верхнем левом углу экрана.
Появляется в нижнем левом углу экрана.
Позиции
Center
Upper Right
Lower Right
Upper Left
Lower Left
Untitled-24 16.12.2004, 21:3350
