59
Приложение

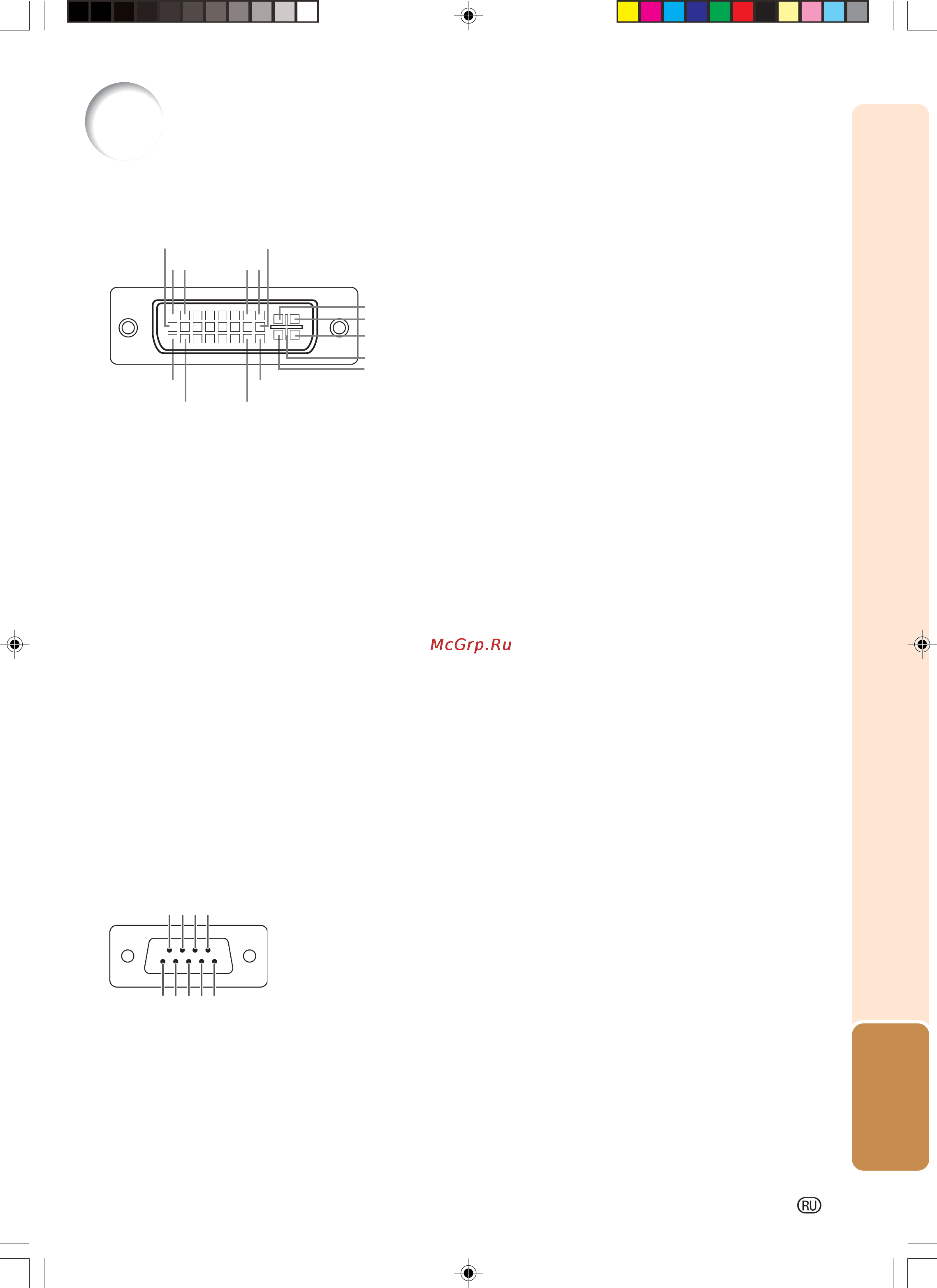

Распределение соединительных контактов
Порт RS232C Port: 9контактная вилка Dsub
No. конт. Сигнал Нименование I/O Примечание
1 Не подключено
2 RD Данные приема Вход Подключено к внутр. схеме
3 SD Данные отправки Выход Подключено к внутр. схеме
4 Зарезервировано Подключено к внутр. схеме
5 SG Сигнал земля Подключено к внутр. схеме
6 Зарезервировано Подключено к внутр. схеме
7 Зарезервировано Подключено к внутр. схеме
8 Зарезервировано Подключено к внутр. схеме
9 Не подключено
Порт DVII (INPUT 5) : 29контактный коннектор
● Цифровой вход DVI
No.конт.Сигнал No.конт. Сигнал
1 Данные T.M.D.S 2– 16 Опреде “горячего” подкля.
2 Данные T.M.D.S 2+ 17 Данные T.M.D.S 0–
3 Данные T.M.D.S 2 экр. 18 Данные T.M.D.S 0+
4 Не подключено 19 Данные T.M.D.S 0 экр.
5 Не подключено 20 Не подключено
6 Такты DDC 21 Не подключено
7 Данные DDC 22 Такты T.M.D.S экр.
8 Не подключено 23 Такты T.M.D.S +
9 Данные T.M.D.S 1– 24 Такты T.M.D.S –
10 Данные T.M.D.S 1+ C1 Не подключено
11 Данные T.M.D.S 1 экр. C2 Не подключено
12 Не подключено C3 Не подключено
13 Не подключено C4 Не подключено
14 Питание +5В C5 Земля
15 Земля
● Аналоговый вход DVI RGB
No.конт.Сигнал No.конт. Сигнал
1 Не подключено 16 Опреде “горяч.” подкля.
2 Не подключено 17 Не подключено
3 Не подключено 18 Не подключено
4 Не подключено 19 Не подключено
5 Не подключено 20 Не подключено
6 Такты DDC 21 Не подключено
7 Данные DDC 22 Не подключено
8 Верт. синхрция 23 Не подключено
9 Не подключено 24 Не подключено
10 Не подключено C1 Аналоговый вход красный
11 Не подключено C2 Аналоговый вход зеленый
12 Не подключено C3 Аналоговый вход синий
13 Не подключено C4 Гориз. синхрция
14 Питание +5В C5 Земля
15 Земля
● Аналоговый вход DVI компонентный
No.конт.Сигнал No.конт. Сигнал
1 Не подключено 16 Не подключено
2 Не подключено 17 Не подключено
3 Не подключено 18 Не подключено
4 Не подключено 19 Не подключено
5 Не подключено 20 Не подключено
6 Не подключено 21 Не подключено
7 Не подключено 22 Не подключено
8 Не подключено 23 Не подключено
9 Не подключено 24 Не подключено
10 Не подключено C1 Аналог. вход PR/CR
11 Не подключено C2 Аналог. вход Y
12 Не подключено C3 Аналог. вход PB/CB
13 Не подключено C4 Не подключено
14 Не подключено C5 Земля
15 Земля
17
~
~
~
24
18 23
C3
21
9
16
C1
C2
C4
C5
87
......... .........
..... .....
..... .....
6789
1
2345
Untitled-25 16.12.2004, 21:3459
