19
Подключения

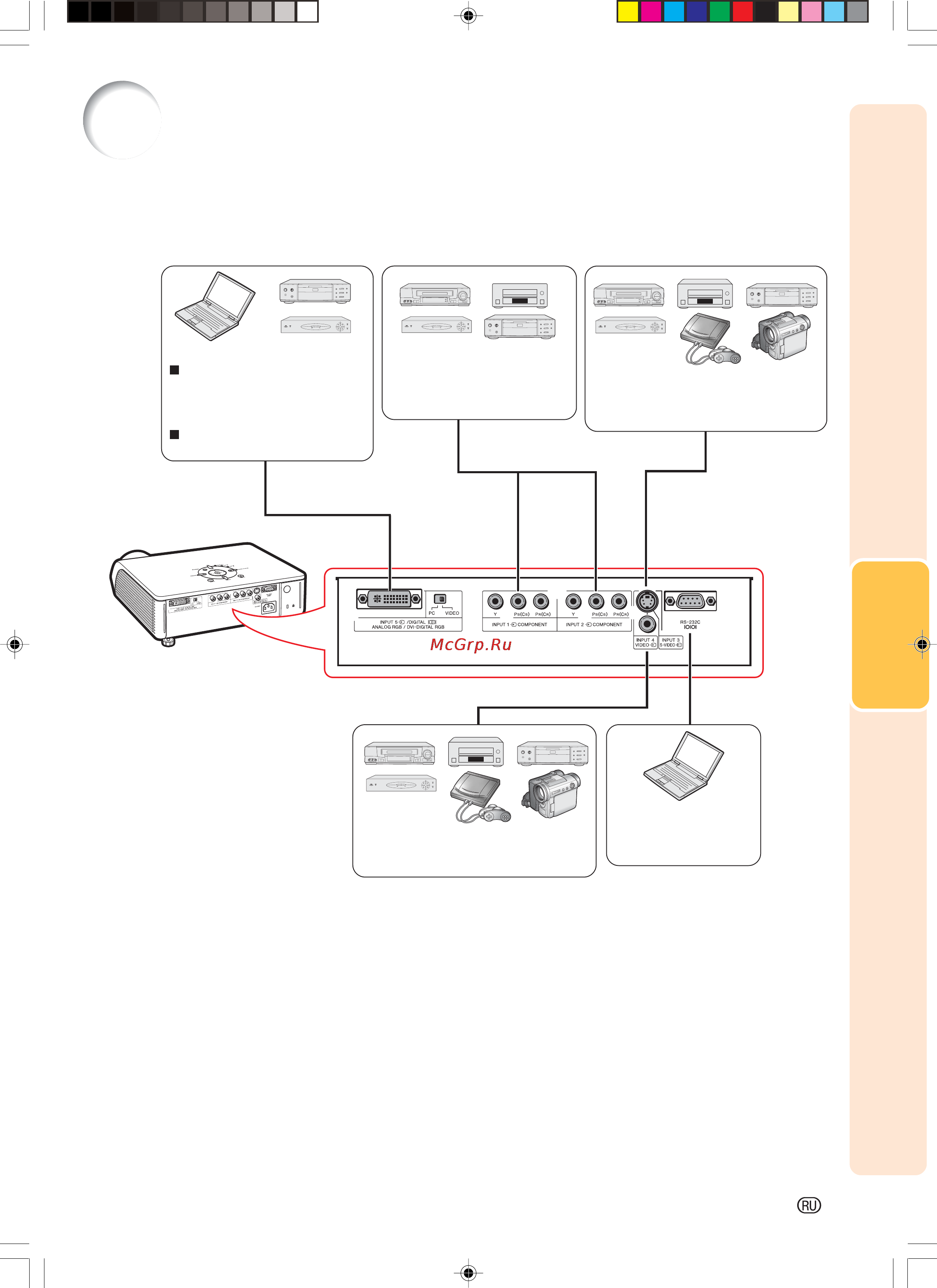

Входные разъемы и подключаемое основное оборудование
Подключение периферийных устройств
Разъем INPUT 5/DIGITAL
Подключение видеоустройств с
компонентным выходом (DVD
плейер, DTV декодер, DVD
проигрыватель с жестким
диском и т.п.) (см. стр. 22, 23).
Подключение компьютера (см.
стр. 25, 26).
Разъем INPUT 3
Подключение видеоустройств с
выходом Svideo (Видеомагнитофон,
DVD плейер и т.п.) (см. стр. 24).
Разъем INPUT 1, 2
Подключение видеоустройств с
компонентным выходом (DVD
плейер, DTV декодер, DVD
проигрыватель с жестким
диском и т.п.) (см. стр. 21).
Разъем INPUT 4
Подключение видеоустройств без
Svideo выхода (см. стр. 24).
Разъем RS232C
Подключение компьютера
для управления
проектором (см. стр. 27).
Untitled-20 16.12.2004, 21:2819
