Приложение
57
Информация
• При извлечении узла лампы обязательно
используйте ручку узла. Не прикасайтесь к
поверхности колбы или к внутренним
поверхностям проектора.
• Для того, чтобы избежать негативных
последствий для Вашего здоровья и
повреждения лампы, внимательно следуйте
приведенным ниже описаниям операции.
• Не откручивайте винты, за исключением
крепежных винтов крышки узла лампы и
самого узла.
1 Нажатием на кнопку
проектора или на кнопку
пульта ДУ переключите
проектор в режим ожидания.
• Подождите до полной остановки
охлаждающего вентилятора.
2 Отключите шнур питания.
• Отключите шнур питания от сетевой
розетки.
• Подождите до полного охлаждения
лампы (приблизительно 1 час).
3 Снимите крышку узла лампы.
• Переверните проектор. Открутите
сервисный винт (➀), удерживающий
крышку узла. Снимите крышку узла
лампы (➁).

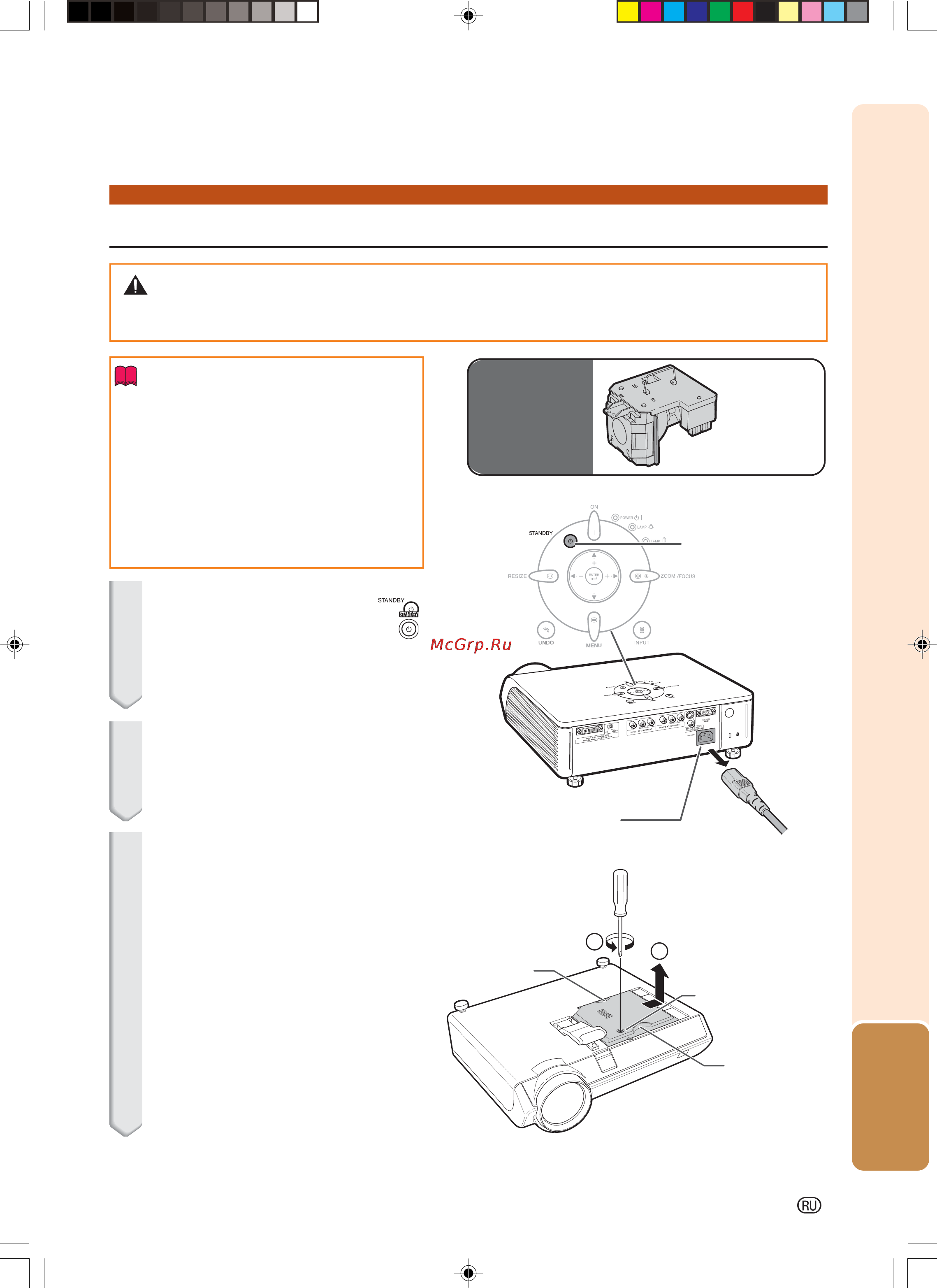

Извлечение и установка узла лампы
Осторожно!
• Не извлекайте узел лампы сразу после работы проектора. Лампа и детали ее узла могут нагреваться
до высокой температуры и вызовут ожог кожи и иные негативные последствия для здоровья.
Гнездо подключения
шнура питания
Кнопка STANDBY
1
2
Сервисный винт
(для крышки узла
лампы)
Выемка
Выемка
Дополнительные
принадлежности
Узел лампы
AN0K2LP
Untitled-25 16.12.2004, 21:3457
