Установка

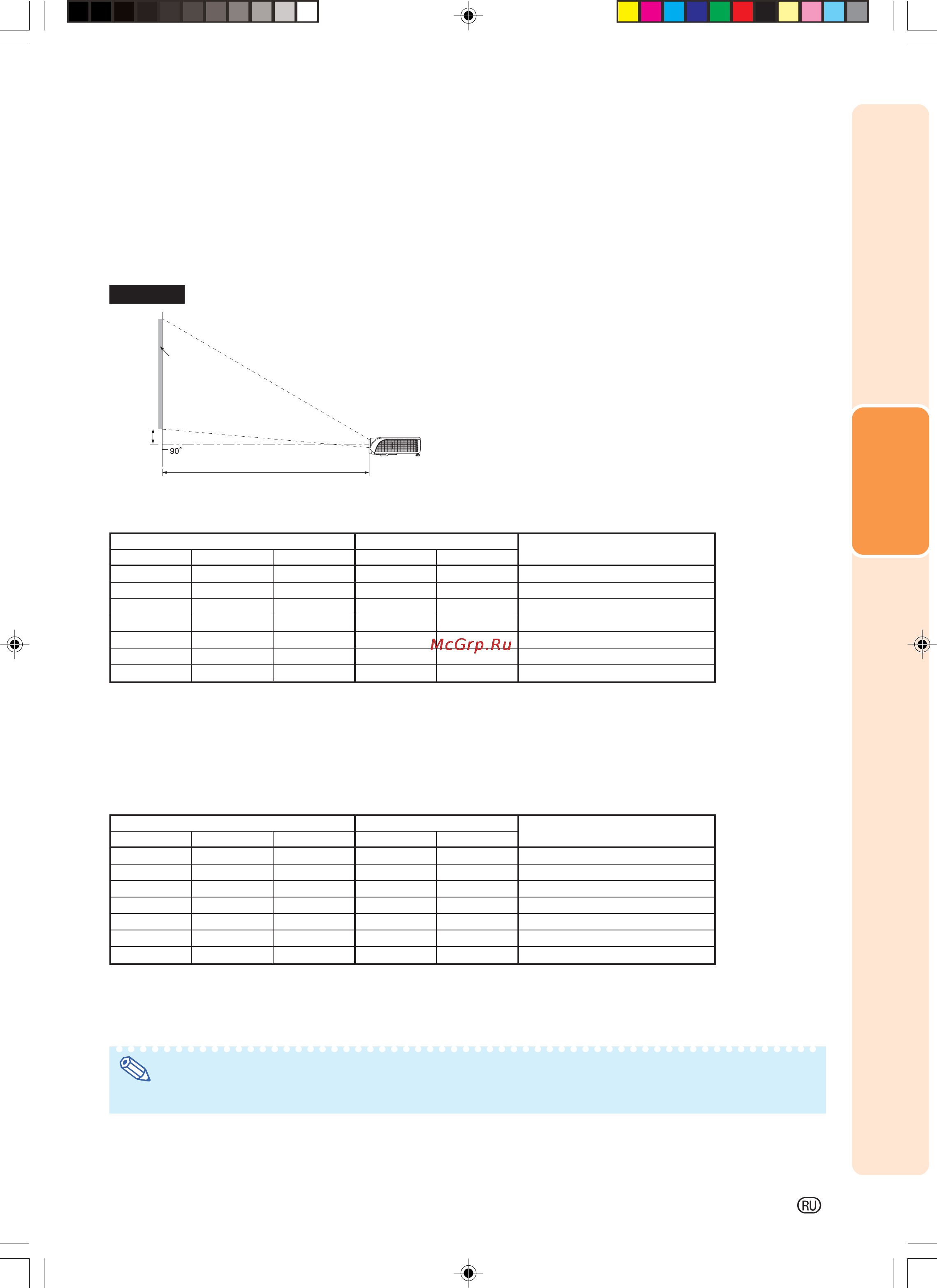

Размер экрана и дистанция проецирования
Размер проецируемого на экране изображения зависит от расстояния между объективом проектора и экраном.
Установите проектор в соответствии с данными таблиц так, чтобы на экране было получено оптимальное
изображение. Используйте эти данные в качестве справочных сведений во время установки аппарата.
Формула соотношения размера экрана и
дистанции проецирования
L1 (м) =
0.02452
χ
–0.05334
L2 (м) = 0.03671
χ
–0.05215
H (см) =
0.03810
χ
χ
: Размер изображения (диаг.) (дюймы)
L: Дистанция проецирования (м)
L1: Минимальная дистанция проецирования (м)
L2: Максимальная дистанция проецирования (м)
H: Расстояние от нижнего края изображения до оптической
оси объектива (см)
Обычный экран (4:3):
При установки изображения 16:9 по всей горизонтали экрана 4:3.
Примечание
•Возможны отклонения ± 3% для приведенных выше величин.
Формула соотношения размера экрана и
дистанции проецирования
L1 (м) = 0.02671
χ
–0.05334
L2 (м) = 0.03999
χ
–0.05215
H (см) = 0.04151
χ
χ
: Размер изображения (диаг.) (дюймы)
L: Дистанция проецирования (м)
L1: Минимальная дистанция проецирования (м)
L2: Максимальная дистанция проецирования (м)
H: Расстояние от нижнего края изображения до оптической
оси объектива (см)
Широкий экран (16:9):
При показе изображения 16:9 на всей площади экрана 16:9.
Размер изображения (экрана) Дистанция проецир<я [L]
Диаг. [
χ
] Ширина Высота Миним. [L1] Максим. [L2]
200 4.43 м 2.49 м 5.29 м 7.95 м 8.3 см
150 3.32 м 1.87 м 3.95 м 5.95 м 6.2 см
100 2.21 м 1.25 м 2.62 м 3.95 м 4.2 см
80 1.77 м 1.00 м 2.08 м 3.15 м 3.3 см
70 1.55 м 0.87 м 1.82 м 2.75 м 2.9 см
60 1.33 м 0.75 м 1.55 м 2.35 м 2.5 см
40 0.89 м 0.50 м 1.01 м 1.55 м 1.7 см
Расстояние от нижнего края
изображения до оси объектива [H]
Размер изображения (экрана) Дистанция проецир<я [L]
Диаг. [
χ
] Ширина Высота Миним. [L1] Максим. [L2]
200 4.06 м 3.05 м 4.85 м 7.29 м 7.62 см
150 3.05 м 2.29 м 3.62 м 5.45 м 5.72 см
100 2.03 м 1.52 м 2.40 м 3.62 м 3.81 см
80 1.63 м 1.22 м 1.91 м 2.88 м 3.05 см
70 1.42 м 1.07 м 1.66 м 2.52 м 2.67 см
60 1.22 м 0.91 м 1.42 м 2.15 м 2.29 см
40 0.81 м 0.61 м 0.93 м 1.42 м 1.52 см
Расстояние от нижнего края
изображения до оси объектива [H]
H
L
Вид сбоку
Экран
Оптический центр объектива
Untitled-19 16.12.2004, 21:2717
