48

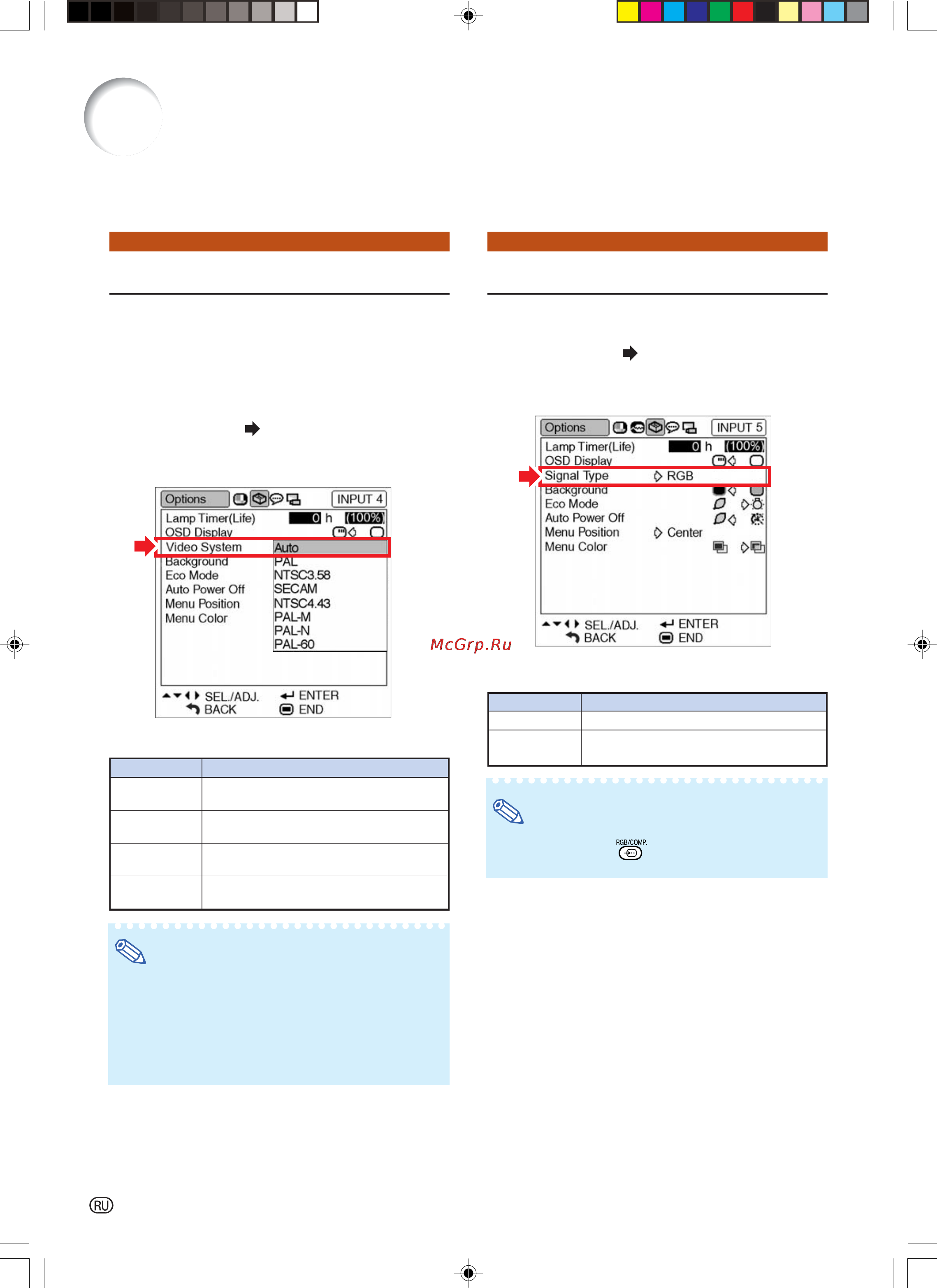

Пример: Экранное меню "Options"
для режима INPUT 5 (RGB)
Установка видеосистемы
При изготовлении режим системы видеовхода
установлен на “Auto”, однако это может не
обеспечивать получение резкого изображения с
подключенного аудиовизуального оборудования
изза разности видеосигналов. В этом случае
необходимо переключение на другой стандарт
видеоизображения.
Операция с меню Стр. 40
Примечание
•Система видеоизображения может быть
установлена только для входа INPUT 3 или INPUT
4.
•Позиция “Auto” не может быть установлена для
входных сигналов PAL+M и PAL+N. Для входных
сигналов PAL+M и PAL+N выберите “PAL+M” или
“PAL+N” в меню “Video System”.
Установка типа сигнала
Функция позволяет выбрать тип входного
сигнала (RGB или Component) для входа INPUT 5.
Операция с меню Стр. 40
Примечание
•Вы можете также выбрать “Signal Type” при
помощи кнопки пульта ДУ (только для IN+
PUT 5).
Использование меню “Options”
Пример: Экранное меню "Options"
для режима INPUT 4
Описание видеосистем
Описание
При подключении к
видеооборудованию PAL.
При подключении к
видеооборудованию NTSC.
При подключении к
видеооборудованию SECAM.
При воспроизведении сигналов
NTSC на видеооборудовании PAL.
Позиции
PA L
NTSC3.58
SECAM
NTSC4.43
Описание установок типа сигнала
Описание
Установка при приеме сигналов RGB.
Установка при приеме компонентных
сигналов.
Позиции
RGB
Component
Untitled-24 16.12.2004, 21:3348
