35
Основные операции
Примечание
•Режим ”SMART STRETCH” (“ИНТЕЛЛЕКТУАЛЬНОЕ СЖАТИЕ”) не может быть выбран при
регулировке функции коррекции трапециевидного изображения (стр. 32).
• Функция коррекции трапециевидного изображения (стр. 32) будет отменена при установке
режима изображения на “SMART STRETCH”.
•При входном сигнале 576I/576P на дисплее появится 580I/580P.
• Режим “STRETCH” является фиксированным при входных сигналах 540P, 720P или 1080I.
•Режим “SMART STRETCH” не может быть выбран при поступлении на вход сигнала с компьютера
(VGA, SVGA или XGA).
480
I
480P
576
I
576P
NTSC
PAL
SECAM
540P
1080
I
720P
VGA
SVGA
XGA
Входной сигнал
SIDE BAR SMART STRETCH

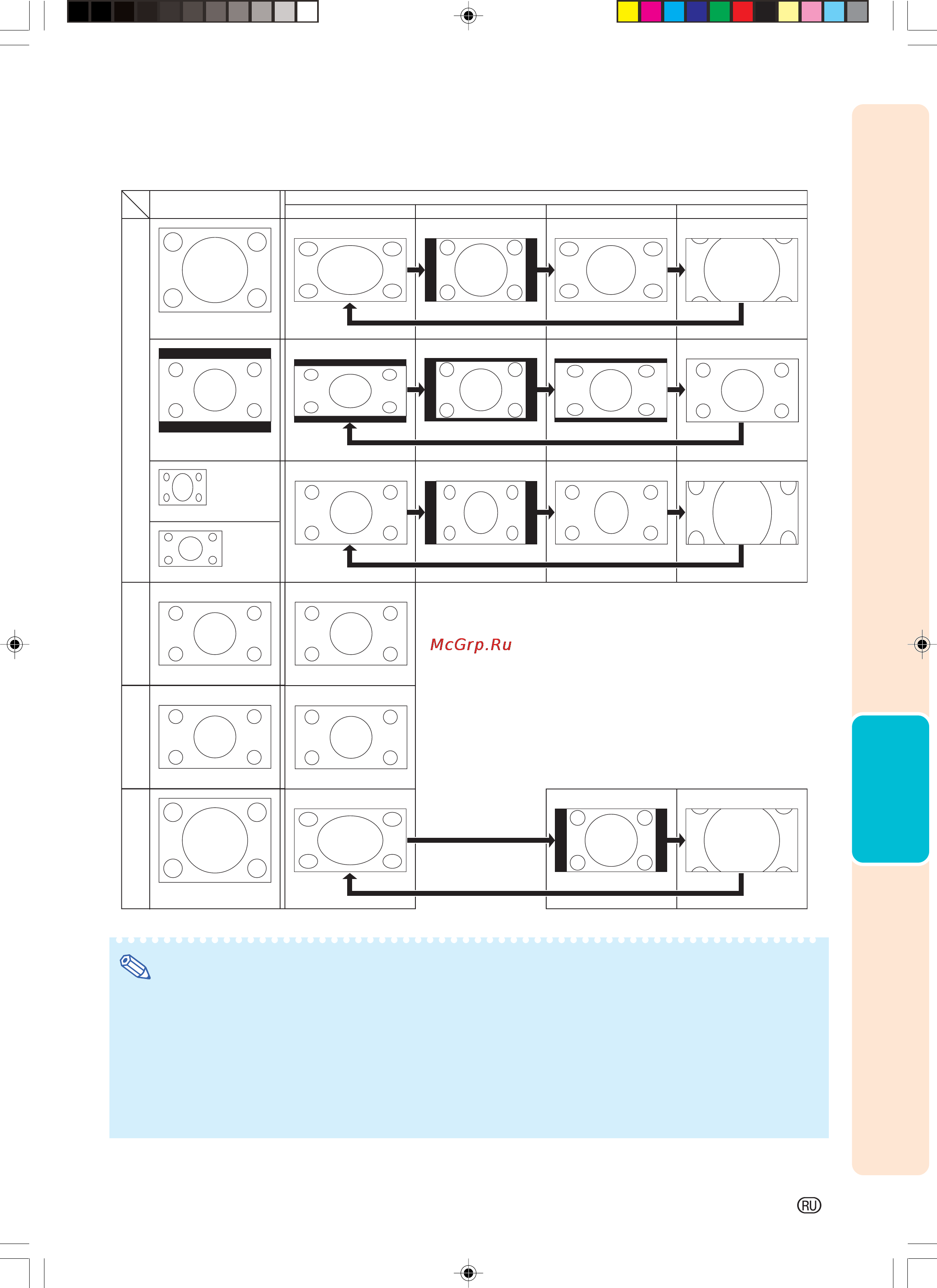

Выходное изображение на экране
STRETCH CINEMA ZOOM
Формат 4:3
Letterbox
Формат 16:9
Формат 16:9
Растяжение
Формат 16:9
Формат 4:3
Untitled-21 16.12.2004, 21:2935
