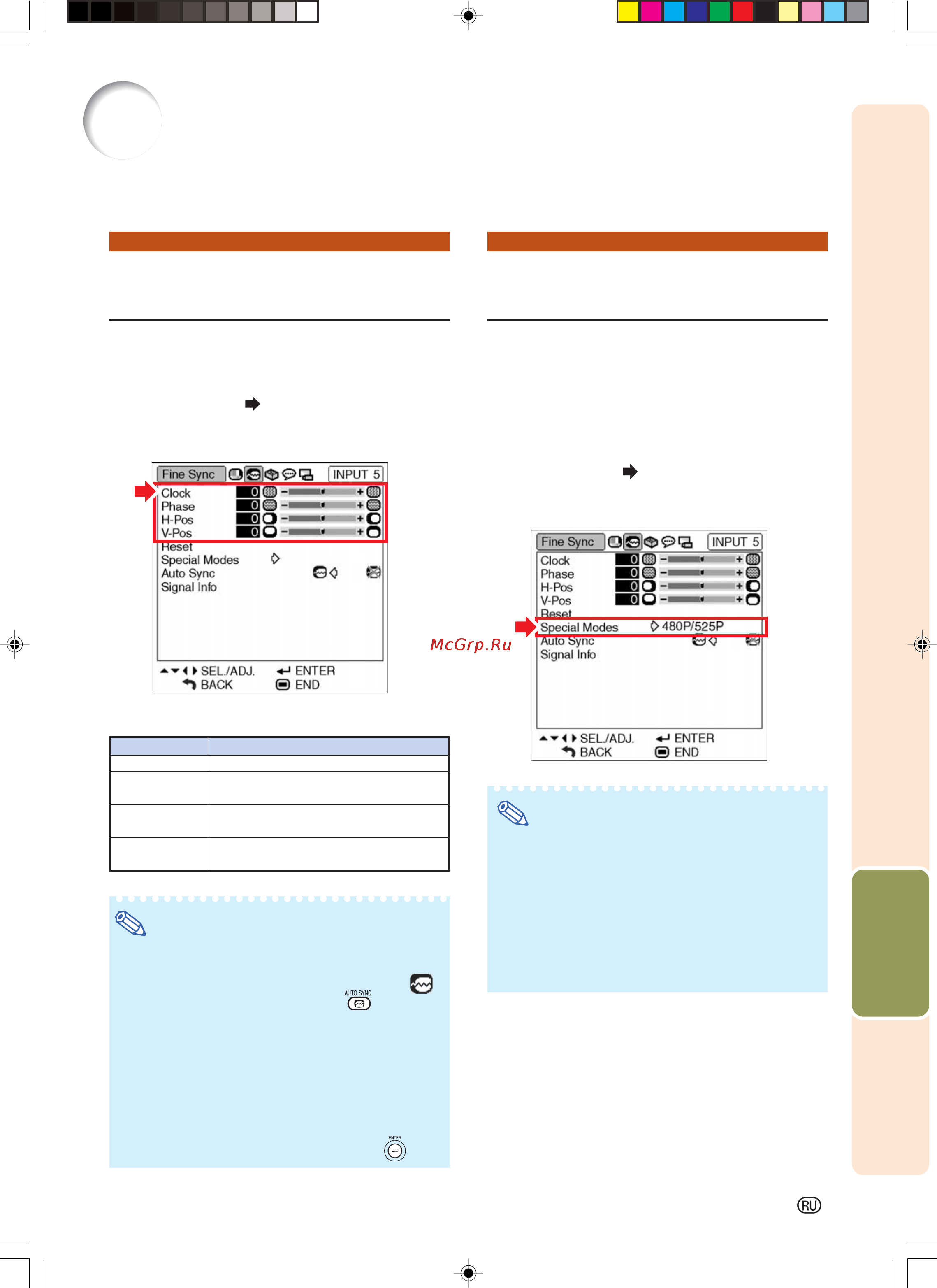

![Sharp XV-Z2000 [47/70] Примечание](/views2/1056014/page47/bg2f.png)
45
Полезные возможности
Пример:
Экранное меню "Fine Sync" для
режима INPUT 5 (компонентный)
При помощи меню точной синхронизации “Fine Sync” Вы можете настроить компьютерное изображение,
добиться соответствия режима дисплея компьютера проектору и подтвердить входной сигнал.
Настройка компьютерного изображения (меню “Fine Sync”)
Настройка компьютерного
изображения
Функция точной синхронизации Fine Sync
используется в случае появления помех на
изображении, таких как вертикальные полосы
или мерцающие участки на экране.
Операция с меню Стр. 38
Примечание
•Автоматическая настройка изображения на
дисплее компьютера возможна при установке
позиции “Auto Sync” из меню “Fine Sync” на “ ”
(ON), либо при нажатии на кнопку пульта ДУ.
См.стр. 46.
•Позиции “Clock”, “Phase”, “HPos” и “VPos” не
могут использоваться в режиме DIGITAL.
•Позиции “Clock” и “Phase” не могут использо
ваться в режиме компонентного сигнала.
•Интервал регулировки каждой позиции может
изменяться в зависимости от входного сигнала.
•Для переустановки всех настроенных позиций
выберите “Reset” и нажмите на кнопку .
Установка специальных
режимов
Обычно тип входного сигнала определяется ,
при этом автоматически выбирается
правильный режим разрешения. Однако для
некоторых сигналов может понадобиться выбор
оптимального режима разрешения позицией
“Special Modes” (“Специальные режимы”) в
меню “Fine Sync” с тем, чтобы достичь
соответствия режиму дисплея компьютера.
Операция с меню Стр. 40
Примечание
•Если на дисплее компьютера изображение
содержит повторяющиеся горизонтальные
полосы, то на экранном изображении может
наблюдаться мерцание изображения,
затрудняющее его восприятие при просмотре.
•При поступлении DTV сигнала 1080I выберите
соответствующий тип сигнала.
•Смотрите раздел “Проверка входного сигнала”
на следующей странице по вопросу об
определении текущего входного сигнала.
Пример: Экранное меню "Fine Sync"
для режима INPUT 5 (RGB)
Описание регулируемых позиций
Позиции
Clock
Phase
HPos
VPos
Описание
Регулируются помехи по вертикали.
Регулируются помехи по горизонтали (аналогич
но регулировке трекинга в видеомагнитофоне).
Центровка изображения на экране
перемещением влево или вправо.
Центровка изображения на экране
перемещением вверх или вниз.
Untitled-23 16.12.2004, 21:3145
